Издувни колектор — уклањање и уградња (Opel Vectra B)

1.7Л мотори

1. Издувни колектор се уклања заједно са турбо пуњачем. Подигните предњи део возила и ослоните га на постоље. Уклоните штитник од прскања мотора.

2. Уклоните вентилатор хладњака.

3. Уклоните усисни канал за ваздух турбопуњача.

4. Одврните завртње који причвршћују усисну цев измењивача топлоте за разводник и главу цилиндра и одвојите цев од разводника. Отпустите стезаљку и уклоните цев за усис ваздуха из мотора.

5. Отпустите стезаљке и уклоните цев која повезује турбопуњач са измењивачем топлоте.

6. Отпустите стезаљке и уклоните цеви за довод расхладне течности турбопуњача са кућишта водене пумпе и термостата. Отпустите црева из монтажних носача тако да се могу уклонити заједно са разводником.

7. Уклоните завртње и топлотни штит турбопуњача.

8. Уклоните матице и одвојите издувну цев од турбопуњача.

9. Уклоните вијак и уклоните цев за довод уља турбопуњача из блока цилиндра. Отпустите стезаљку и уклоните црево за поврат уља.

10. Уклоните завртње и потпорни држач са стране турбопуњача.

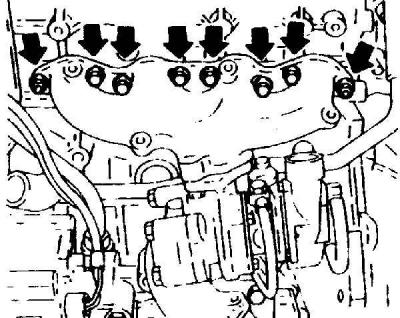

11. Равномерно и постепено, у дијагоналном низу, одврните завртње и навртке који причвршћују издувни колектор (означено стрелицама). Уклоните издувни колектор заједно са турбо пуњачем.



12. Инсталација се врши обрнутим редоследом од уклањања, узимајући у обзир следеће тачке:

• замените све заптивке;
• проверите ниво моторног уља и расхладне течности;
• пре првог покретања мотора, одвојите електрични конектор од електромагнетног вентила за заустављање мотора и покрените мотор стартером док се лампица притиска уља не угаси, која ће снабдевати моторно уље лежајеве турбопуњача пре покретања мотора. Поново повежите електрични конектор соленоида за заустављање мотора.

2.0Л мотори

1. Уклоните кабл за уземљење из батерије. Уклоните завртње и уклоните пластични поклопац са врха главе цилиндра.

2. Уклоните цев за довод ваздуха из кућишта пречистача ваздуха и уклоните металну цев која повезује турбопуњач са измењивачем топлоте.

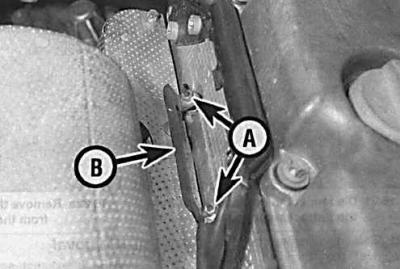

3. Одврните матице (А) и уклоните жице (Б) са свећица.

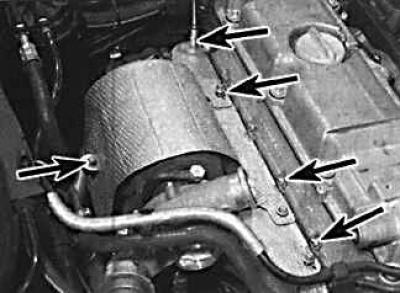

4. Одврните завртње који причвршћују екран отпоран на топлоту (означено стрелицама).

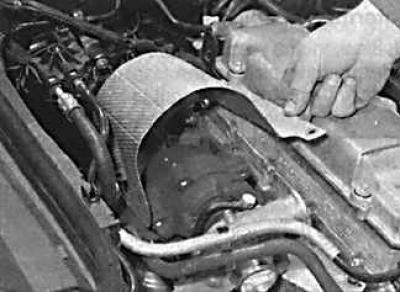

5. Уклоните топлотни штит са врха колектора.

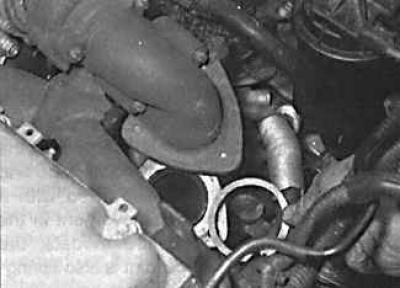

6. Уклоните матице које причвршћују улазну цев издувних гасова за разводник и одмакните цев од разводника.

7. Испод возила одврните завртње и уклоните топлотни штит стартера.

8. Уклоните завртње и уклоните вођицу снопа каблова са задње стране блока цилиндра.

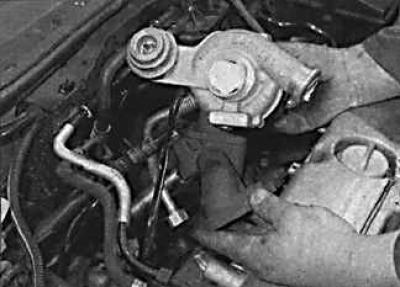

9. Одврните уљне цеви турбопуњача из блока цилиндра.

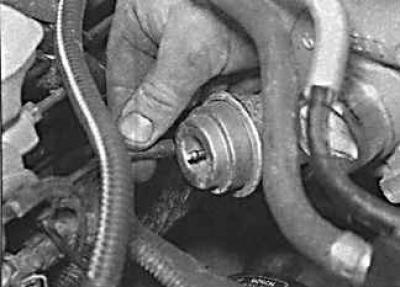

10. Одврните завртње и уклоните носач разводника. Одвојите вакуумско црево од мембране поклопца турбопуњача.



(Текст копиран са интернет веб-сајта: OpelBook.ru)



11.Одврните матице за монтажу издувног колектора равномерно и дијагонално. Уклоните издувни колектор заједно са турбо пуњачем.

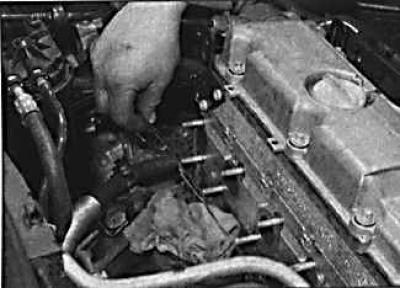

12. Уклоните заптивку издувног колектора.

13. Инсталација се врши обрнутим редоследом од уклањања, узимајући у обзир следеће тачке:

• замените све заптивке;
• проверите и, ако је потребно, допуните моторно уље и расхладну течност;
• када први пут покренете мотор, мотор треба да ради у празном ходу неколико минута како би уље могло да тече до лежајева турбопуњача.
