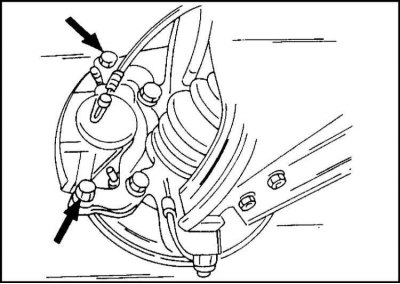

1. Уклоните оба вијка за причвршћивање чељусти приказана на слици.
2. Вежи га за мост жицом. Не качите чељуст на црево.
3. Уклоните браву главчине према горе наведеним упутствима.
4. Уклоните вијке.
5. Уклоните заштитне подлошке.
6. Отпустите навртку за монтажу точка. Облик кључа је приказан на илустрацији.
7. Уклоните главчину заједно са кочионим диском са зглоба управљача.
Главчина се инсталира обрнутим редоследом од уклањања, поштујући следеће:
1. Поставите главчину и кочиони диск на зглоб управљача.
2. Заврните навртку.

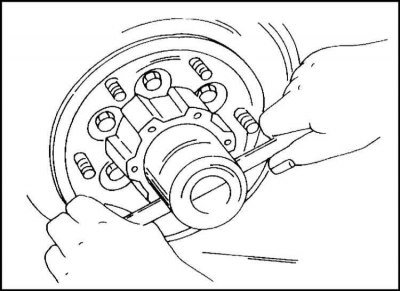

3. Затегните навртку на 29 Nm користећи кључ приказан на слици, а затим је поново потпуно отпустите.

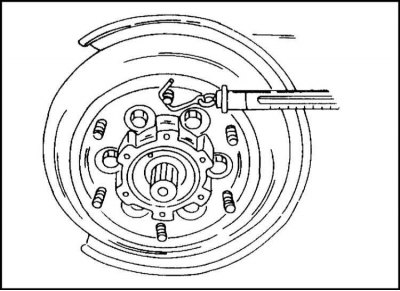

4. Закачите динамометар на вијак за монтажу точка као што је приказано на слици и повуците динамометар.
5. Навртка за причвршћивање точка се затеже тако да се главчина са новим лежајевима и новом заптивком окреће вучном силом од 20-24 N (2,0-2,4 kg), а главчина са коришћеним лежајевима и новом заптивком окреће вучном силом од 12-17 N (1,2-1,7 kg).
6. Уградите осигуравајућу подлошку и вијке.
7. Ако се рупе на подлошци и рупе на вијцима у главчини не поклапају, подлошка се може инсталирати обрнутим редоследом.
8. Ако се тиме и даље не постигне поравнање, мало затегните навртку.
9. Затегните вијке на површину перача.
10. Уградите чељуст и браву главчине.
11. Остале радове извршите обрнутим редоследом од уклањања.
Замена лежајева/заптивки точкова
1. Да бисте заменили лежајеве/заптивке точкова, морате уклонити главчину точка (видети горе).
2. Уклоните заптивку, конусни ваљкасти лежај и унутрашњи прстен са главчине.
3. Поставите главчину на подлогу.
4. Истисните спољне лежајеве помоћу месинганог избојника са супротних страна. Главчина има жлебове у које се може уметнути трн да би се истискао одговарајући трк.
5. Пажљиво очистите главчину и зглоб управљача.
Текст копиран са веб-портала www.opelbook.ru
6. Проверите лежај на оштећења, прегревање, љуштење хрома итд. и замените га ако је потребно.
7. Притисните нове спољне лежајеве у главчину точка помоћу одговарајућег трна са супротних страна.
8. Напуните оба конусне ваљкасте лежајеве, заптивке и шупљине главчине точка машћу за лежајеве. Користите мазиво намењено за ову сврху.
9. Инсталирајте сепараторе лежајева.
10. Користећи трн, притисните заптивке док се не поравнају са спољном површином.
11. Очистите главчину точка од постојеће масти.
12. Инсталирајте према упутствима.
13. Инсталирајте браве главчине у зависности од њиховог дизајна, као што је горе описано.
Замена главчине предњег точка
Приликом замене главчине предњег точка, морају се поштовати следећа упутства:
1. Ако је возило опремљено ABS-ом, потребно је одврнути три вијка и уклонити назубљени прстен са главчине.
2. Приликом монтаже, затегните вијке обртним моментом од 18 Nm.
3. Одврните вијке и уклоните кочиони диск.
4. Диск је причвршћен са шест вијака.
5. Пре него што уклоните диск, означите његов положај у односу на главчину точка.
6. Приликом монтаже, затегните вијке обртним моментом од 103 Nm.
7. Вијци за монтажу точка морају се поставити од старе главчине до нове. Уклањају се и постављају помоћу меког металног чекића.
8. Када се инсталирају на новој главчини, требало би да се врате у свој првобитни положај и да седе безбедно.
