Notă: Reglați distribuția supapelor pe un motor rece.
Scoateți capacul chiulasei.

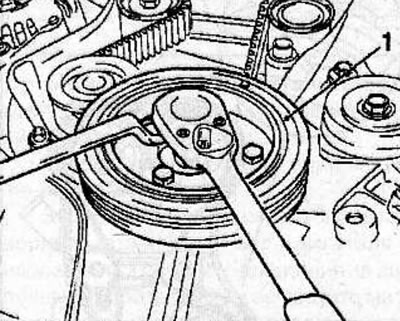

Deșurubați șuruburile și scoateți amortizorul de vibrații (1), folosind în același timp a doua cheie de pe șurub pentru a împiedica roata arborelui cotit să se rotească.

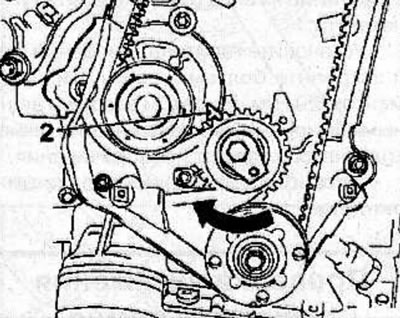

Pentru a slăbi tensiunea curelei dințate, slăbiți șurubul de montare al rolei întinzătorului curelei dințate rotind excentricul în direcția săgeții (în sensul acelor de ceasornic) astfel încât indicatorul (2) să se deplaseze spre opritorul din stânga.
Marcați sensul de rotație al curelei de distribuție și scoateți cureaua de distribuție de la fuliile motorului.
După demontarea curelei de distribuție, nu rotiți arborele cotit al motorului, deoarece acest lucru poate provoca ciocnirea pistoanelor cu supapele, provocând daune grave motorului.

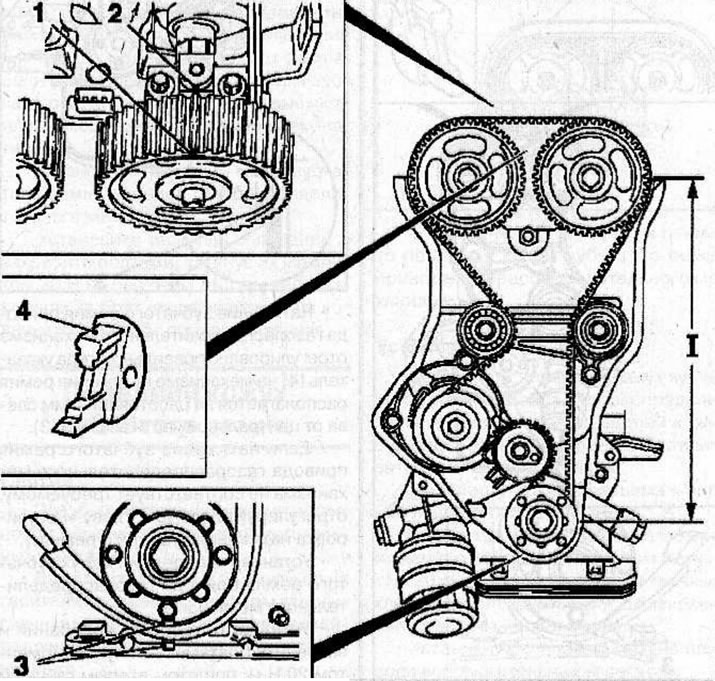

Folosind șuruburile de montare a fuliei arborelui cu came, rotiți fuliei astfel încât marcajele (1) de pe fuliei să se alinieze cu marcajele (2) de pe capacele lagărelor arborelui cu came. Folosind unealta specială KM 853 (4), fixați fuliile arborelui cu came. Asigurați-vă că marcajul (3) de pe fulia arborelui cotit este aliniat cu marcajul de pe capacul blocului cilindrilor din față.
Montați cureaua de distribuție pe fuliile motorului cu partea întinsă (I) strânsă.
Instalați amortizorul de vibrații (1) și fixați-l cu șuruburi, strângându-le la un cuplu de 20 Nm, în timp ce utilizați o a doua cheie pe șurub pentru a împiedica rotirea fuliei arborelui cotit.
Montați capacul chiulasei.
