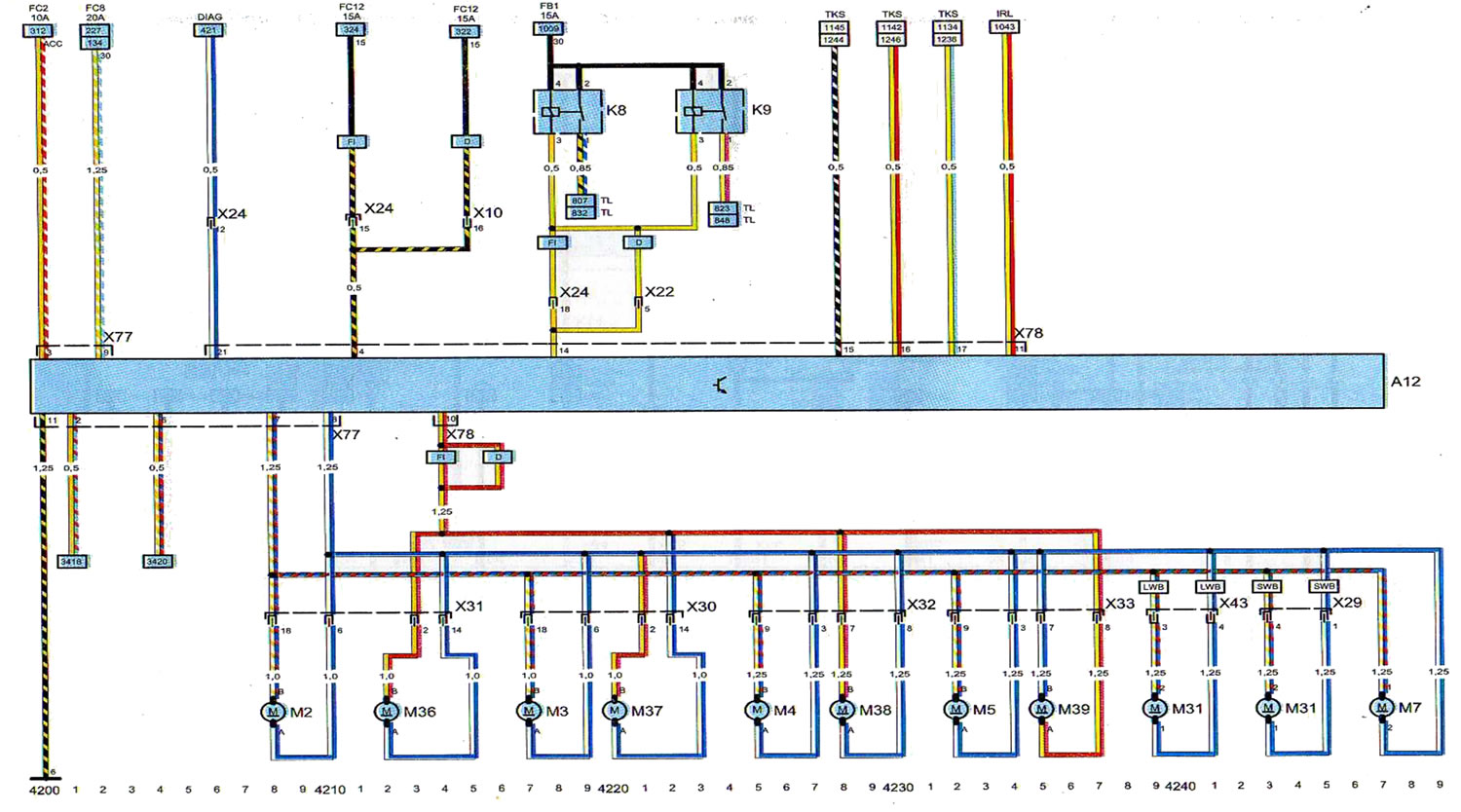

Klucz do schematu 10
Komponenty
- A12 - jednostka sterująca zamka centralnego
- K8 - przekaźnik-przerywacz lewego kierunkowskazu
- K9 - przekaźnik migacza prawego kierunkowskazu
- M2 - silnik elektryczny zamka centralnego w drzwiach kierowcy
- M3 - silnik elektryczny zamka centralnego w drzwiach pasażera
- M4 - Silnik elektryczny zamka centralnego w drzwiach tylnych lewych
- M5 - silnik elektryczny centralnego zamka tylnych prawych drzwi
- M7 - Silnik elektryczny zamka centralnego klapki wlewu paliwa
- M31 - silnik centralnego zamka tylnych drzwi
- M36 - Silnik elektryczny zamka drzwi kierowcy
- M37 - silnik elektryczny zamka drzwi pasażera
- M38 - Silnik elektryczny zamka tylnych lewych drzwi
- M39 - Silnik elektryczny zamka tylnych prawych drzwi
Znajomości
- X10 - Komora silnika i wiązka przewodów nadwozia
- X21 - wiązka przewodów nadwozia i deski rozdzielczej
- X22 - wiązka przewodów nadwozia i deski rozdzielczej
- X24 - wiązka przewodów nadwozia i deski rozdzielczej
- X29 - Wiązka przewodów nadwozia i klapy bagażnika
- X30 - Wiązka przewodów nadwozia i przednich drzwi pasażera
- X31 - wiązka przewodów nadwozia i drzwi kierowcy
- X32 - wiązka przewodów nadwozia i tylnych lewych drzwi
- X33 - Wiązka przewodów nadwozia i tylnych prawych drzwi
- X43 - wiązka przewodów nadwozia i tylnych drzwi
- X77 - wiązka przewodów nadwozia, system antykradzieżowy i zamek centralny
- X78 - wiązka elektryczna nadwozia, system antykradzieżowy i centralny zamek
Punkty "masy" (-)
- 6 - podłoga w "tunelu" konsoli środkowej
Skróty
- 10A - 10 amperów
- 15 - napięcie zapłonu
- 15A -15 amperów
- 20A - 20 amperów
- 30 - zacisk 30 zasilanie stałe
- ACC – położenie kluczyka w stacyjce, które zapewnia zasilanie układów i urządzeń pomocniczych
- CDL - centralny zamek
- D - samochód z silnikiem diesla
- DIAG - złącze diagnostyczne
- FB1 - bezpiecznik
- FC2 - bezpiecznik
- FC8 - bezpiecznik
- FC12 - bezpiecznik
- FI - samochód z silnikiem benzynowym
- IRL - żarówka wewnętrzna
- LWB - pojazd z długim rozstawem osi
- TKS - wyłącznik drzwiowy
- TL - światło kierunkowskazu
