Klucz do schematu 12
Komponenty
- E1 - lewe światło postojowe
- E2 - prawe światło postojowe
- E18 - lewe światło przeciwmgielne
- E19 - prawe światło przeciwmgielne
- FB13 - bezpiecznik
- FB14 - bezpiecznik
- FC3 - bezpiecznik
- FC4 - bezpiecznik
- K2 - przekaźnik świateł drogowych
- K4 - przekaźnik świateł przeciwmgielnych
- K37 - przekaźnik świateł tylnych
- K38 - przekaźnik reflektorów
- S2 - Blok przełącznika światła
- S2.1 - przełącznik oświetlenia zewnętrznego
- S2.2 - Przełącznik podświetlenia zestawu wskaźników
- S2.3 - regulator zasięgu reflektorów
- S2.4 - Włącznik oświetlenia wnętrza
- S2.5 - włącznik świateł przeciwmgielnych
- S2.6 - Przełącznik tylnego światła przeciwmgielnego
- Y14 - silnik regulacji lewego reflektora
- Y15 - Silnik regulacji prawego reflektora
Znajomości
- X12 - Wiązka przewodów komory silnika i deski rozdzielczej
- X14 - Wiązka przewodów komory silnika i deski rozdzielczej
- X16 - Wiązka przewodów komory silnika i deski rozdzielczej
- X17 - Wiązka przewodów komory silnika i deski rozdzielczej
Punkty "masy" (-)
- 5 - komora silnika, strona lewa
- 12 - podłoga w "tunelu" konsoli środkowej
Skróty
- 10A - 10 amperów
- 15A - 15 amperów
- 30 - zacisk 30 pod napięciem stałym
- 31 - punkt "masa" (-)
- 100A -100 amperów
- AT - automatyczna skrzynia biegów
- AZV - hak holowniczy
- CC - przycisk samodiagnostyki
- D - silnik diesla
- DWA - system antykradzieżowy
- EMR - odbiornik radiowy
- FB10 - bezpiecznik nr 10
- FB11 - bezpiecznik nr 11
- FB12 - bezpiecznik nr 12
- Fl - samochód z silnikiem benzynowym
- FL - reflektory
- FL1 - bezpiecznik główny FL1
- FOG-F - światła przeciwmgielne
- FW - wycieraczka szyby przedniej
- GID - Graficzny wyświetlacz informacji
- HLL - regulator poziomowania reflektorów
- HSH - ogrzewanie tylnej szyby
- HWS - Przełącznik świateł awaryjnych
- HZG - grzejnik
- INS - zestaw wskaźników
- IRL - żarówka wewnętrzna
- KZL - żarówki oświetlenia tablicy rejestracyjnej
- LISW - Wyłącznik światła
- MID - wyświetlacz wielofunkcyjny
- MRX - zestaw wskaźników bez wyświetlacza
- MUT - timer
- NAV - nawigator
- NSA - Przełącznik napędu na wszystkie koła
- NSL - tylne światła przeciwmgielne
- PARK - światła postojowe
- PBSL - Blokada hamulca postojowego
- RL - światła tylne
- SH - podgrzewanie siedzeń
- TEL - telefon
- TID - wyświetlacz informacji
- TLS - Przełącznik kierunkowskazów
Otwórz duży obraz w nowej karcie →

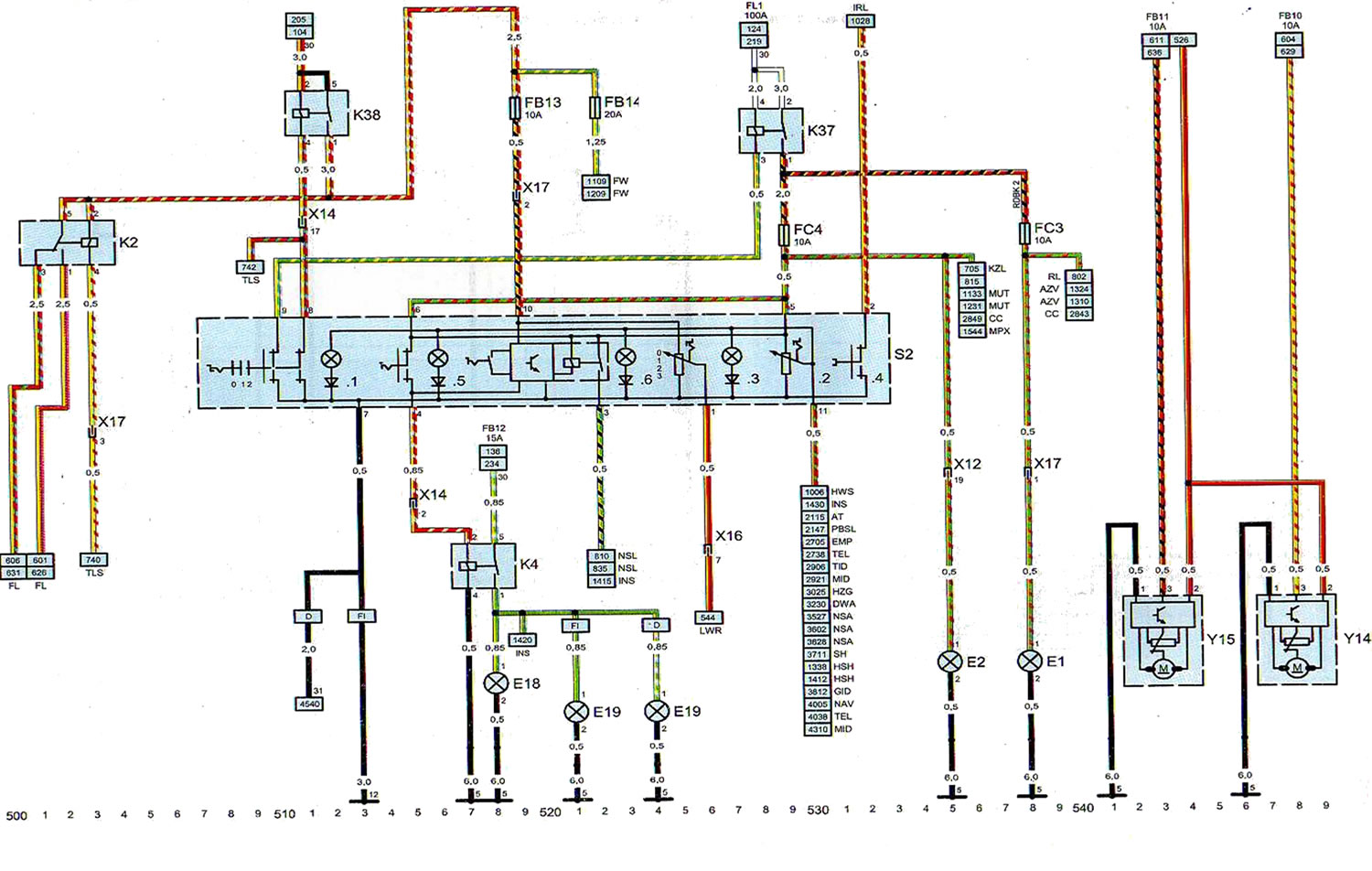

Schemat 12. Światła przeciwmgielne, regulacja zasięgu świateł, przełącznik świateł, światła postojowe.
