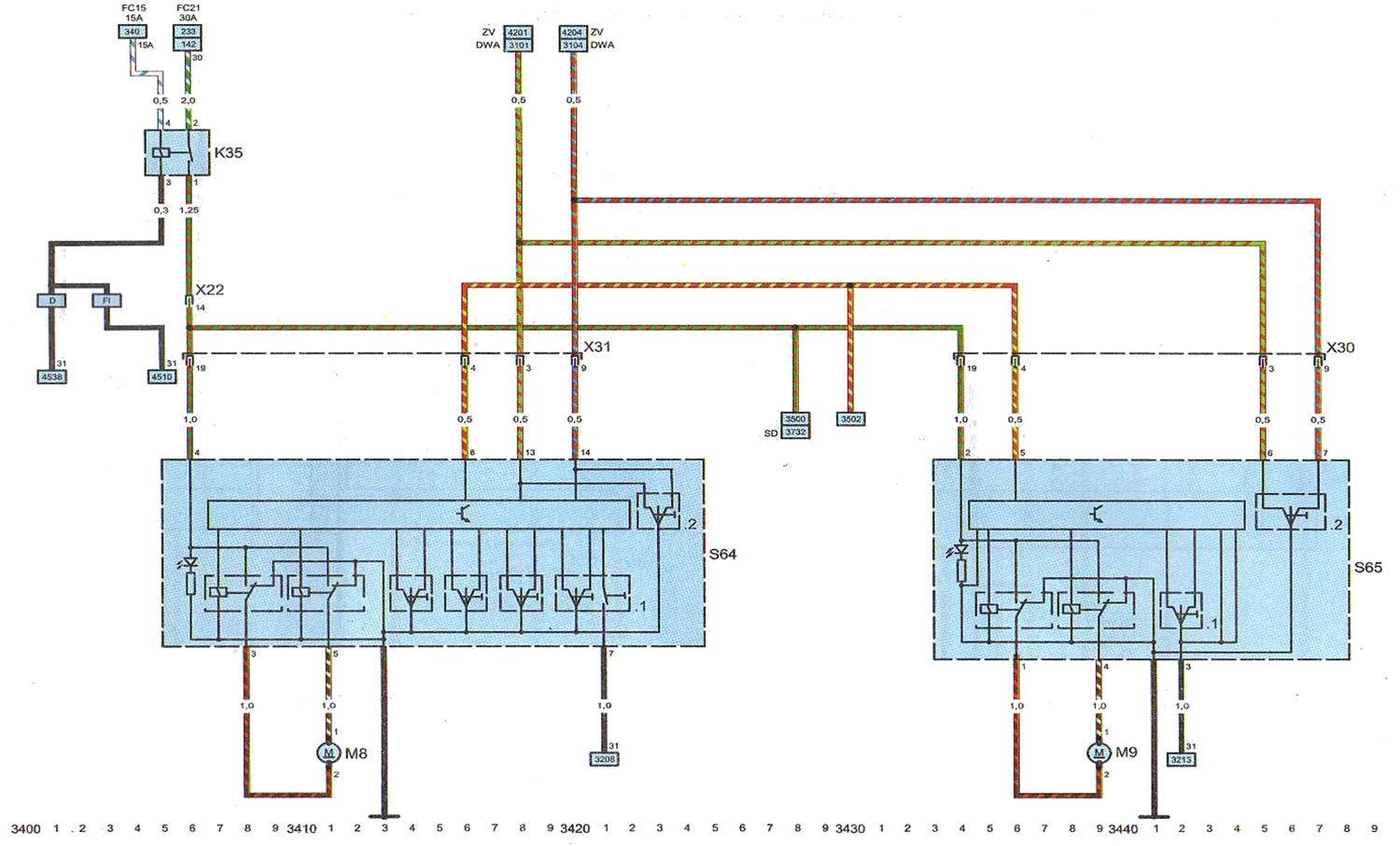

Klucz do schematu 15
Komponenty
- K35 - przekaźnik podnośnika szyby
- M8 - silnik elektryczny podnośnika szyby w drzwiach kierowcy
- M9 - silnik podnośnika szyby drzwi pasażera
- S64 - Zespół przełącznika szyby w drzwiach kierowcy
- S64.1 - przełączniki podnoszenia szyb
- S64.2 - główny (blokowanie przełącznika okna 0)
- S65 - jednostka przełącznika szyby w drzwiach pasażera
- S65.1 - przełącznik podnoszenia szyby
- S65.2 - główny (blokowanie przełącznika 0)
Znajomości
- X22 - wiązka przewodów nadwozia i deski rozdzielczej
- X24 - wiązka przewodów nadwozia i deski rozdzielczej
- X30 - wiązka przewodów nadwozia i przednich drzwi pasażera
- X31 - wiązka przewodów nadwozia i drzwi kierowcy
Skróty
- 15A - 15 amperów
- 15A - napięcie zapłonu
- 30 - zacisk 30 zasilanie stałe
- 30A - 30 amperów
- 31 - połączenie z masą (-)
- D - samochód z silnikiem diesla
- DWA - alarm bezpieczeństwa
- FC15 - bezpiecznik
- FC21 - bezpiecznik
- FH - podnośnik szyby
- FI - samochód z silnikiem benzynowym
- SD - właz
- ZV - zamek centralny
