Wykończenie zestawu wskaźników (Opel Frontera B)

Ostrzeżenia! Przed zdjęciem okładziny zestawie wskaźników przeczytać środki bezpieczeństwa obsługi elementów systemu bezpieczeństwa SRS. Ustaw przednie koła do jazdy na wprost i wyłączyć zapłon. W przeciwnym razie spiralny przewód może ulec uszkodzeniu, a dodatkowy system bezpieczeństwa SRS może zostać wyłączony. W rezultacie poduszka powietrzna może się nieoczekiwanie uruchomić, co może skutkować obrażeniami.

Wyjmowanie i zakładanie elementów ozdobnych zestawu wskaźników to czynności, które należy wykonywać ostrożnie. Podczas demontażu należy upewnić się, że złącza elektryczne są całkowicie odłączone. Podczas ponownej instalacji należy upewnić się, że wiązki przewodów są prawidłowo poprowadzone i zabezpieczone.

Uwaga: Aby zapobiec uszkodzeniu części, owiń ostrze śrubokręta płaskiego szmatką.

Wyjmowanie

Odłącz kabel od ujemnego zacisku akumulatora.

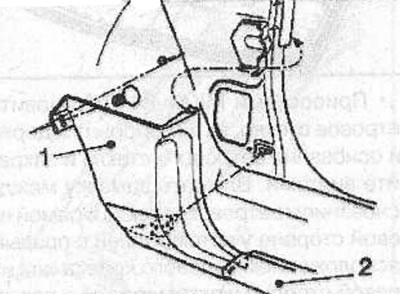

Zdjąć listwę progową (2) z lewej strony pojazdu z kierownicą po lewej stronie lub z prawej strony pojazdu z kierownicą po prawej stronie.



Zdjąć dolną osłonę (1) przedniego słupka.

Zdejmij uszczelki przednich drzwi.

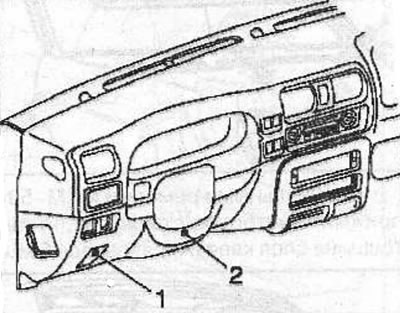

Zdjąć dolną osłonę (2) z deski rozdzielczej.



Wyjąć 2 śruby i zdjąć uchwyt otwierania maski (1) z dolnej osłony deski rozdzielczej.

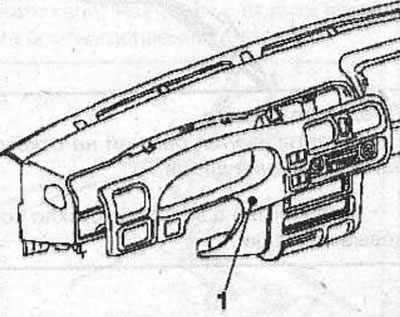

Wyjąć 2 śruby, odłączyć złącza i zdjąć osłonę zestawu wskaźników (1) z deski rozdzielczej.

Instalacja

Zamontuj osłonę zestawu wskaźników na desce rozdzielczej, podłącz złącza i zabezpiecz 2 śrubami.

Zamontuj dolną pokrywę (2) na desce rozdzielczej, podłącz złącze i zabezpiecz jedną śrubą.



Zamontuj uchwyt otwierania maski (1) na dolnej pokrywie deski rozdzielczej i przymocuj go 2 śrubami.



Zamontuj uszczelki przednich drzwi.

Zamontuj dolną osłonę (1) przedniego słupka.



Zamontuj listwę progową (2).

Podłącz kabel do ujemnego bieguna akumulatora.
