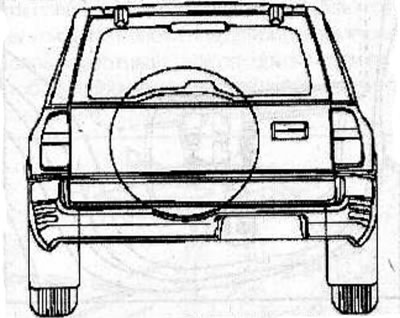

Uwaga! Podczas demontażu pokrywy bagażnika należy skorzystać z pomocy drugiej osoby.
Wyjmowanie
Odłącz kabel od ujemnego zacisku akumulatora.
Wyjmij koło zapasowe z tylnej klapy.
Otwórz drzwi bagażnika.
Odkręć śruby i zdejmij ogranicznik otwarcia z drzwi bagażnika.
Odłącz złącze wiązki przewodów tylnych drzwi znajdujące się wewnątrz tylnego słupka.

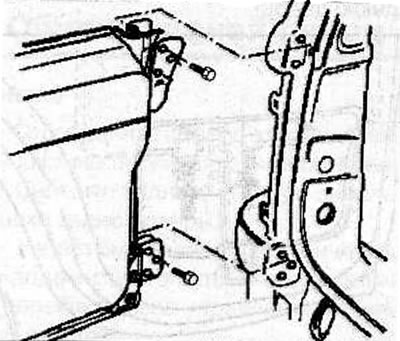

Odłączyć wąż doprowadzający płyn do spryskiwaczy tylnej szyby od przyłącza znajdującego się wewnątrz tylnego słupka.
Zaznacz markerem położenie zawiasów drzwi.
Podczas gdy pomocnik podtrzymuje drzwi, odkręć śruby mocujące zawiasy drzwi do nadwozia i wyjmij drzwi z pojazdu.
Instalacja
Zamontuj drzwi i przykręć zawiasy drzwi śrubami, dokręcając je momentem 34 Nm.
Zamontuj ogranicznik otwarcia (6) na drzwiach bagażnika i zabezpiecz go śrubami, dokręcając je momentem 34 Nm.
Podłącz złącze wiązki przewodów drzwi znajdujące się wewnątrz tylnego słupka.
Podłącz wąż doprowadzający płyn do spryskiwaczy tylnej szyby do przyłącza znajdującego się wewnątrz tylnego słupka.
Dostosuj położenie klapy bagażnika.
Zamontuj koło zapasowe na tylnej klapie.
Podłącz kabel do ujemnego bieguna akumulatora.
Regulacja położenia drzwi

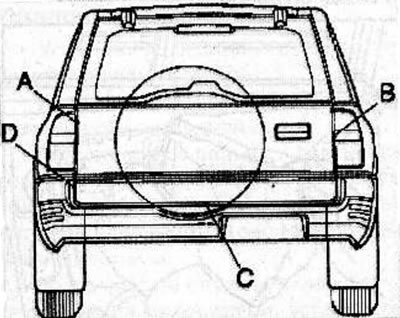

Sprawdź, czy drzwi zamykają się łatwo i nie ma luzu. W razie potrzeby poluzuj śruby zawiasów i wyreguluj położenie drzwi, przesuwając je w pionie lub poziomie, tak aby szczeliny na obwodzie drzwi odpowiadały wymaganym wartościom.
- Szczelina między bokami drzwi bagażnika a tylnymi panelami nadwozia (A i B): 7,0±1,5 mm
- Szczelina między dolną krawędzią klapy bagażnika a progiem (C): 16±1,5 mm
- Szczelina między bokami klapy bagażnika a zderzakiem tylnym (D): 12,0±1,5 mm

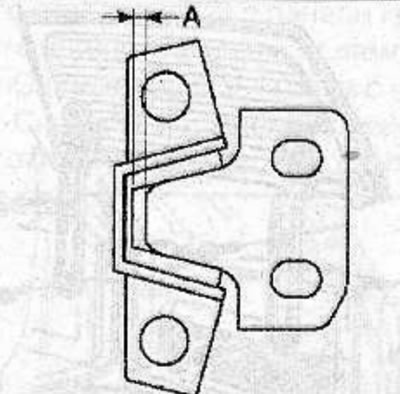

Wyreguluj położenie trapezowego elementu mocującego klapę tylną tak, aby szczelina (A) nie przekraczała 3,0 mm, a następnie dokręć śruby momentem 25 Nm.
