Demontaż i montaż klapy bagażnika (Opel Frontera B)

Demontaż

Odłącz kabel od ujemnego zacisku akumulatora.

Wyjmij koło zapasowe z tylnej klapy.

Otwórz drzwi bagażnika.

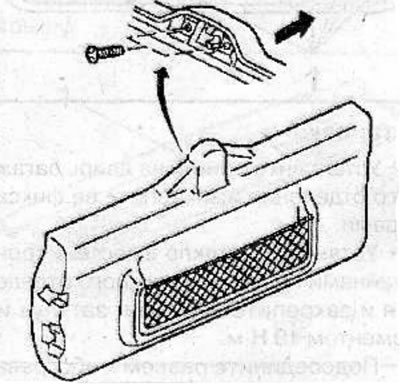

Odkręć dwie śruby i za pomocą szerokiego śrubokręta oddziel osłonę od pokrywy bagażnika.

Tekst skopiowany z portalu internetowego www.OPELBOOK.ru



Zdejmij folię zabezpieczającą przed kurzem i wilgocią z pokrywy bagażnika.

Odłącz złącze wiązki przewodów drzwi znajdujące się wewnątrz tylnego słupka.



Odłączyć wąż doprowadzający płyn do spryskiwaczy tylnej szyby od przyłącza znajdującego się wewnątrz tylnego słupka.

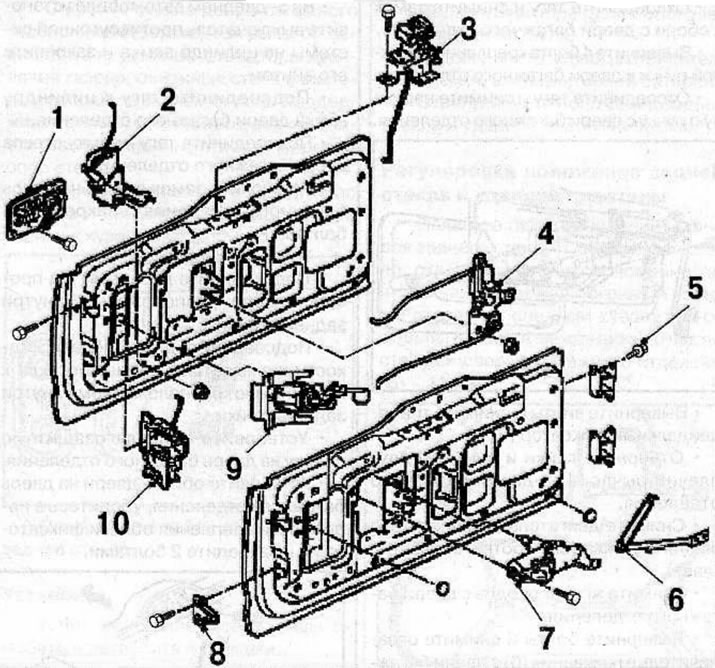

Wyjmij napęd (2).

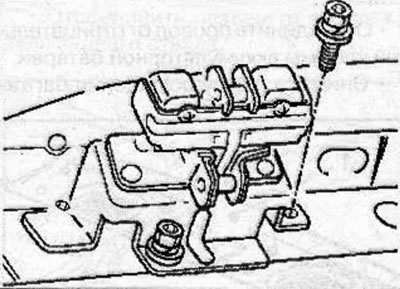

Odkręć 3 śruby mocujące zamek szyby do pokrywy bagażnika.



Odłącz pręt i wyjmij zamek szyby z klapy bagażnika.

Odłączyć pręt od cylindra zamka (9) pokrywy bagażnika.

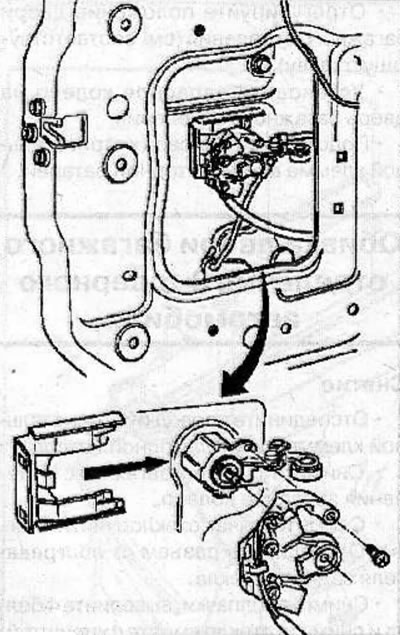

W pojeździe 5-drzwiowym należy wykręcić śrubę i wyjąć przełącznik alarmu antykradzieżowego z cylindra zamka. Zdejmij zacisk i wyjmij cylinder zamka z klapy bagażnika.

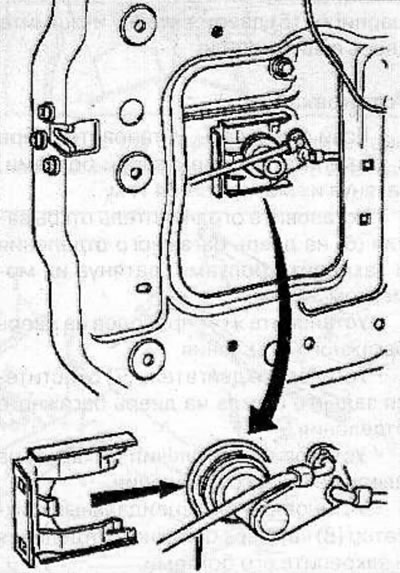

W pojeździe 3-drzwiowym należy wyjąć zatrzask i wyciągnąć cylinder zamka z klapy bagażnika.

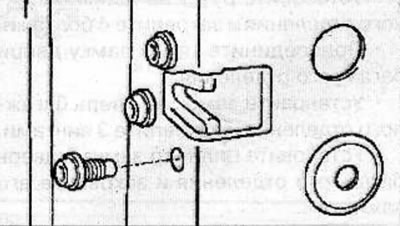

Odkręć 3 śruby mocujące zamek do pokrywy bagażnika.





Odłącz pręt i wyjmij zespół zamka z klapy bagażnika.

Odkręć 4 śruby mocujące zewnętrzną klamkę do drzwi bagażnika.

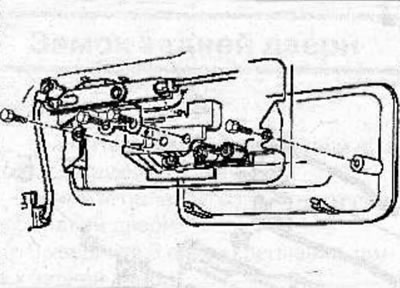

Odłącz pręt i zdejmij zewnętrzną klamkę z klapy bagażnika.



Wyjąć śruby i zdjąć element ustalający trapezowy (8).

Odkręcić nakrętki i zdjąć dźwignię dwuramienną (4) z drzwi bagażnika.

Wyjąć silnik wycieraczki tylnej szyby (7) (zobacz odpowiedni rozdział).

Wyjmij wiązkę przewodów z klapy bagażnika.

Odkręcić śruby i wyjąć ogranicznik otwarcia (6) z drzwi bagażnika.

W razie konieczności należy zaznaczyć markerem położenie zawiasów drzwi. Podczas gdy pomocnik podtrzymuje drzwi, należy odkręcić śruby mocujące zawiasy drzwi (5) do nadwozia i wyjąć drzwi z pojazdu.

Instalacja

Jeżeli zostały zdemontowane, zamontuj drzwi ponownie i zabezpiecz zawiasy drzwi śrubami, dokręcając je momentem 34 Nm.



Zamontuj ogranicznik otwarcia (6) na drzwiach bagażnika i zabezpiecz go śrubami, dokręcając je momentem 34 Nm.

Zamontuj wiązkę przewodów na klapie bagażnika.

Zamontuj silnik wycieraczki tylnej szyby (7) w klapie bagażnika.

Zamontuj dźwignię dwuramienną (4) na drzwiach bagażnika.

Zamontuj zaczep trapezowy (8) na drzwiach bagażnika i zabezpiecz go śrubami.

Podłącz pręt do zewnętrznej klamki drzwi bagażnika.

Zamontuj klamkę na drzwiach bagażnika i przykręć ją 4 śrubami.

Podłącz pręt do zamka klapy bagażnika.

Zamontuj zamek na drzwiach bagażnika i przymocuj go 3 śrubami.

Zamontuj cylinder zamka w klapie bagażnika i zabezpiecz go zaciskiem.

W pojeździe 5-drzwiowym zamontuj przełącznik alarmu antykradzieżowego na cylindrze zamka i zabezpiecz go śrubą.

Podłącz pręt do cylindra zamka pokrywy bagażnika.

Podłącz pręt do zamka szyby tylnej.

Zamontuj zamek szklany na pokrywie bagażnika i zabezpiecz go 3 śrubami.

Zainstaluj napęd (2).

Podłącz złącze wiązki przewodów drzwi znajdujące się wewnątrz tylnego słupka.

Podłącz wąż doprowadzający płyn do spryskiwaczy tylnej szyby do przyłącza znajdującego się wewnątrz tylnego słupka.

Zamontuj folię zabezpieczającą przed kurzem i wilgocią na drzwiach bagażnika.

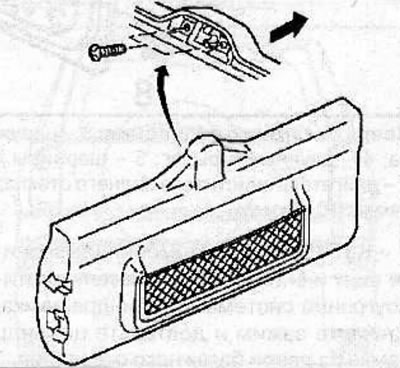

Zamontuj listwę drzwiową na drzwiach bagażnika, upewnij się, że listwa jest solidnie zamocowana za pomocą klipsów i zabezpieczona 2 śrubami.



Dostosuj położenie klapy bagażnika (zobacz odpowiedni rozdział).



Zamontuj koło zapasowe na tylnej klapie.

Podłącz kabel do ujemnego bieguna akumulatora.
