Kraj spone — uklanjanje i ugradnja (Opel Vectra A)

Napomena: Ovaj postupak zahtijeva izvlakač kuglastog zgloba. Prilikom postavljanja koristite novu samosigurnosnu maticu kuglastog zgloba na kraju spone.

Uklanjanje

1. Gdje je primjenjivo, uklonite poklopac kotača, zatim otpustite vijke prednjeg kotača. Zategnite ručnu kočnicu, zatim podignite i poduprite prednji dio vozila na oslonce za osovine. Uklonite odgovarajući prednji kotač.

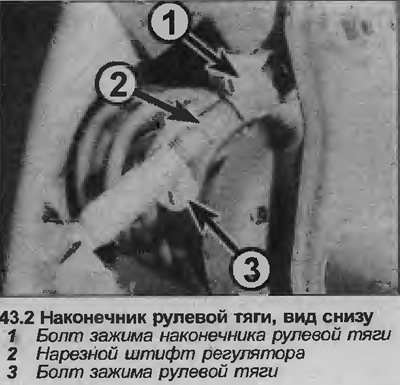

2. Otpustite stezni zavrtanj kraja spone koji pričvršćuje kraj za navojni klin za podešavanje na sponi (pogledajte ilustraciju).



(Materijal preuzet s internetskog portala: OpelBook.ru)

3. Otpustite samosigurnosnu maticu kuglastog zgloba koja povezuje kraj poluge upravljača s opružnim podupiračem.

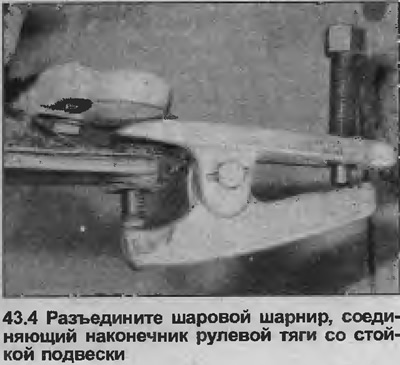

4. Koristeći izvlakač kuglastog zgloba, odvojite spoj koji povezuje kraj spone s amortizerom (pogledajte ilustraciju).



5. Označite položaj kraja spojne šipke na klinu za podešavanje bojom ili trakom. Također možete računati broj zavoja navoja na izbočenom dijelu igle. Zatim odvrnite vrh s poluge upravljača.



6. Imajte na umu da je desni kraj spone označen slovom "R" dok lijevi kraj spone nema oznaku.

Montaža

7. Navucite kraj spojne šipke na zatik za podešavanje u položaj zabilježen tijekom uklanjanja.

8. Spojite kuglasti zglob na kraju spone na ovjesni podupirač i zategnite novu samosigurnosnu maticu na moment zatezanja naveden u Specifikacijama.

9. Zategnite stezni vijak na kraju spone.

10. Postavite kotač i spustite automobil na tlo. Na kraju zategnite vijke kotača i, ako je moguće, postavite poklopac glavčine.

11. Provjerite kutove poravnanja prednjih kotača kako je opisano u Poglavlje 45 i prilagodite ako je potrebno. Odvezite se kratko da provjerite poravnanje poluga.
