Зорачкі распредвалов
Увага! Пры ўсталёўцы запатрабуюцца новыя ніты мацавання зорачак.
Зняцце
1. Зніміце зубчасты прывадны рамень як апісана ў Раздзел 7.
2. Заблакуйце распредвал адным з двух спосабаў:
- а) Вырабіце блакавальную прыладу з двух кавалкаў сталёвай паласы (адзін доўгі, іншы кароткі), і трох гаек і нітаў. Адзін з нітаў утворыць шарнір раздвоенай прылады, два пакінутых ніта злучаюць яго канцы са зорачкай.

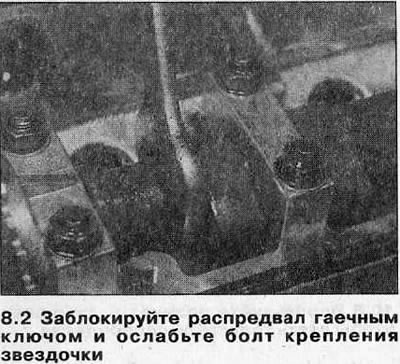

- б) Зніміце вечка распредвала (гл. Главу 4) і заблакуйце распредвал двухбаковым гаечным ключом (гл. ілюстрацыю).
3. Адкруціце ніт мацавання і зніміце зорачку з канца распредвала. Калі ўсталявальны штыфт зорачкі дрэнна замацаваны ў распредвале, зніміце яго і захоўваеце разам з зорачкай.
4. Калі неабходна, зніміце зорачку другога распредвала тым жа метадам.
Ўстаноўка
5. Перад усталёўкай праверце сальнікі на наяўнасць пашкоджанняў і падцёкаў. Калі неабходна, заменіце іх як апісана ў Раздзел 9.
6. Змясціце ўсталявальны штыфт у працоўнае становішча ў канцы распредвала.

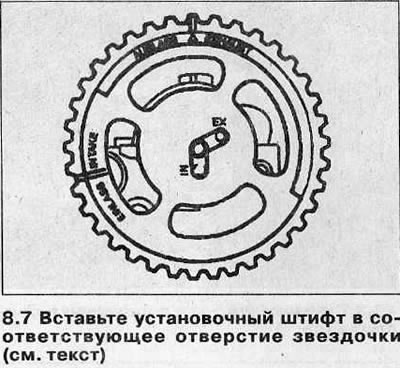

7. Звярніце ўвагу, што зорачкі распредвалов аднолькавыя і кожная забяспечана дзвюма адтулінамі для ўсталявальнага штыфта. Калі зорачка ўсталёўваецца на распредвал впускных клапанаў, устаўце штыфт у адтуліну з пазнакай "IN", а калі на распредвал выпускных клапанаў - устаўце яго ў адтуліну, адзначанае "ЕХ" (гл. ілюстрацыю).
8. Устаўце ўсталявальны штыфт распредвала ў адпаведную адтуліну зорачкі, затым усталюеце шайбу і новы ніт мацавання.
9. Заблакуйце зорачку і зацісніце ніт яе мацавання момантам зацяжкі (гл. Спецыфікацыі), затым дакруціце ніт на патрэбны кут (гл. Спецыфікацыі), выкарыстоўваючы гняздо і падаўжальная стрыжань. Па заканчэнні, дакруціце ніт на патрэбны кут (гл. Спецыфікацыі). Рэкамендуецца выкарыстоўваць для гэтага кутні шаблон, каб забяспечыць дакладнасць. Калі шаблон не даступны, вырабіце белай фарбай на галоўку ніта і махавік пазнакі выраўноўвання - яны дапамогуць затым пераканацца, што ніт павернуты на патрабаваны кут.
10. Усталюйце зубчасты рамень як апісана ў Раздзел 7, затым усталюеце вечка распредвалов (гл. Главу 4).
Зорачка коленвала
Увага! Пры ўсталёўцы запатрабуецца новы ніт мацавання зорачкі.
Зняцце
11. Зніміце зубчасты рамень як апісана ў Раздзел 7.
12. Заблакуйце коленвал адным з наступных спосабаў:
- а) Выкарыстоўвайце прыладу, апісаны ў пункце 2, укруціўшы яго ніты ў процілеглыя адтуліны для мацавання шківа.
- б) На мадэлях з механічнай трансмісіяй папытаеце памагатага абраць самую высокую перадачу і цвёрда націснуць тормазы.
- в) Калі рухавік або блок трансмісіі былі зняты з аўтамабіля, заблакуйце махавік/прывадны дыск (гл. Главу 15).
13. Адкруціце ніт мацавання і зніміце зорачку з канца коленвала. Выкінеце ніт - ён падлягае замене. Калі неабходна, зніміце з коленвала сегментную шпонку зорачкі і выдаліце распорную пракладку.
Ўстаноўка
14. Змесціце на каленвал распорную пракладку (дзе знята), затым усталюеце сегментную шпонку.
15. Сумясціце зорачку са шпонкай і ўсталюеце яе ў працоўнае становішча фланцам вонкі. Усталюйце шайбу і новы ніт мацавання.
16. Заблакуйце каленвал і зацісніце ніт мацавання зорачкі момантам зацяжкі (гл. Спецыфікацыі), затым дакруціце ніт на патрэбны кут (гл. Спецыфікацыі), выкарыстоўваючы гняздо і падаўжальная стрыжань. Рэкамендуецца выкарыстоўваць для гэтага кутні шаблон, каб забяспечыць дакладнасць. Калі шаблон не даступны, вырабіце белай фарбай на галоўку ніта і махавік пазнакі выраўноўвання - яны дапамогуць затым пераканацца, што ніт павернуты на патрабаваны кут.
17. Усталюйце зубчасты рамень як апісана ў Раздзел 7.
Зборка механізму нацяжэння
Зняцце
18. Зніміце зубчасты рамень як апісана ў Раздзел 7.
19. Адкруціце ніт мацавання і зніміце з рухавіка зборку механізму нацяжэння.
Ўстаноўка
20. Усталюеце на рухавік механізм нацяжэння, пераканаўшыся, што выступ на яго апорным шчытку патрапіў у адтуліну кажуха алейнай помпы. Усталюйце ніт мацавання.
З дапамогай кантавага ключа-шасцікантовіка звярніце рычаг механізму па гадзіннікавай стрэлцы да абмежавальніка, затым надзейна зацісніце ніт мацавання.
21. Усталюйце зубчасты рамень як апісана ў Раздзел 7.
Прамежкавыя шківы
Зняцце
22. Зніміце зубчасты рамень як апісана ў Раздзел 7.
23. Адкруціце балты мацавання і зніміце з рухавіка прамежкавыя шківы. Калі неабходна, адмацуеце кранштэйны шківа і зніміце яго з блока цыліндраў.
Ўстаноўка
24. Усталюйце кранштэйны шківа на блок цыліндраў і зацісніце балты мацавання намаганнем зацяжкі, рэгламентаваным Спецыфікацыямі.
25. Усталюеце прамежкавыя шківы і зацісніце ніты мацавання высілкам зацяжкі, рэгламентаваным Спецыфікацыямі.
26. Усталюйце зубчасты рамень як апісана ў Раздзел 7.
