Демонтиране и монтаж на ангренажен ремък (Opel Vivaro A)

            0

Съдържание: Премахване ⬇ Инсталация ⬇

Премахване



1. Поставете превозното средство върху четиристолбов подемник.

2. Изключете батерията. Батерията се намира под лявата седалка, така че трябва да свалите постелката на пода, като отделите скобите, които я държат, след това капака на батерията A, като развиете болтовете (фигура 3.22).

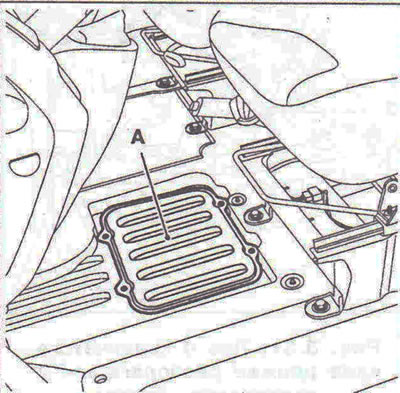

Фигура 3.22. Батерията се намира под лявата седалка, така че трябва да свалите постелката на пода,…

Фигура 3.22. Батерията се намира под лявата седалка, така че трябва да свалите постелката на пода, като освободите ключалките, които я държат, след това капака на батерията A, като развиете болтовете.


3. Свалете предпазителя на картера на двигателя и левия страничен предпазител.

4. Монтирайте опората на двигателя Mot. 136702 между долната напречна греда и подрамата (фигура 3.23).

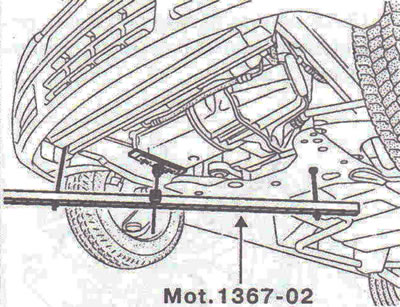

Фигура 3.23. Монтирайте опората на двигателя Mot. 1367-02 между долната напречна греда и подрамата.

Фигура 3.23. Монтирайте опората на двигателя Mot. 1367-02 между долната напречна греда и подрамата.




5. Позиционирайте горната част A на инструмента така, че да докосва картера на двигателя. Регулирайте позицията на част A спрямо картера на двигателя, като използвате крепежни елементи B. Повдигнете леко двигателя в точка C, след което затегнете гайки D (фигура 3.24).

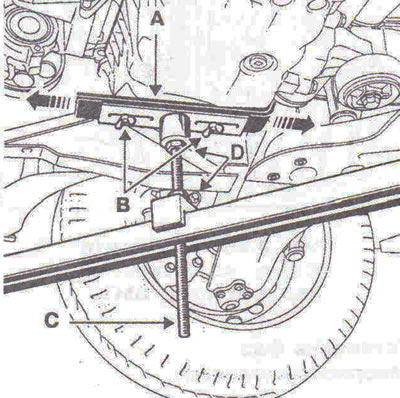

Фигура 3.24. Позиционирайте горната част А на инструмента така, че да докосва картера на двигателя.…

Фигура 3.24. Позиционирайте горната част А на инструмента така, че да докосва картера на двигателя. Регулирайте позицията на част A спрямо картера на двигателя, като използвате крепежни елементи B. Повдигнете леко двигателя в точка C, след което затегнете гайки D.


6. Разкачете кабелния сноп от опората на двигателя и го преместете настрани. Изключете резервоара за течност на сервоусилвателя на волана от скобата и го оставете настрана.

7. Свалете задвижващия ремък на спомагателните устройства.

8. Развийте болтовете, закрепващи пръта 1, след което свалете блока "опора на махалото - ограничител на хода" (фигура 3.25).

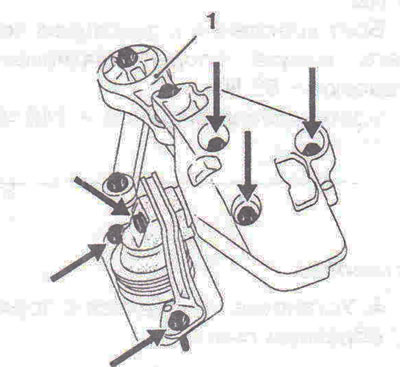

Фигура 3.25. Развийте болтовете, закрепващи пръта 1, след което свалете блока «опора на махалото -…

Фигура 3.25. Развийте болтовете, закрепващи пръта 1, след което свалете блока "опора на махалото - ограничител на хода".




9. Развийте щепсела от отвора за заключването на горната връхна точка (фигура 3.26).

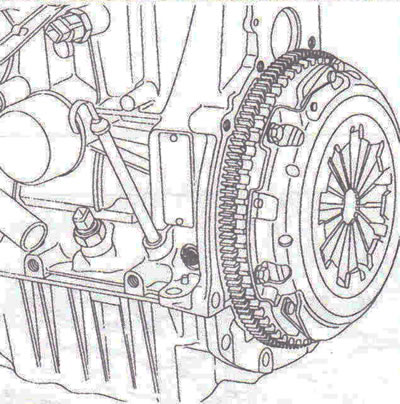

Фигура 3.26. Развийте тапата от отвора за заключването на горната връхна точка.

Фигура 3.26. Развийте тапата от отвора за заключването на горната връхна точка.


Настройка на времето на клапаните



10. Завъртете коляновия вал по посока на часовниковата стрелка (ако погледнете от страната на ангренажния ремък), веднага щом маркировка 1 на зъбната ролка на разпределителния вал се появи в прозорец 2 на капака на ангренажния ремък, натиснете заключващия механизъм на горната връхна точка Mot. 1054, докато коляновият вал се заключи (маркировката на зъбната ролка на разпределителния вал трябва да е разположена почти в центъра на прозореца) (фигура 3.27).

11. Свалете обтегача на спомагателния задвижващ ремък 3, шайбата на коляновия вал, блокираща маховика, капака на ангренажния ремък, действащ отдолу на превозното средство (спуснете двигателя, като използвате опорната щанга на двигателя Mot.1453) (фигура 3.28).

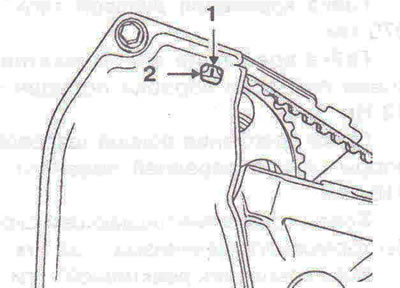

Фигура 3.27. Завъртете коляновия вал по посока на часовниковата стрелка (ако погледнете от страната…

Фигура 3.27. Завъртете коляновия вал по посока на часовниковата стрелка (ако погледнете от страната на ангренажния ремък), веднага щом маркировка 1 на зъбната ролка на разпределителния вал се появи в прозорец 2 на капака на ангренажния ремък, натиснете заключващия механизъм на горната връхна точка Mot. 1054, докато коляновият вал се заключи.

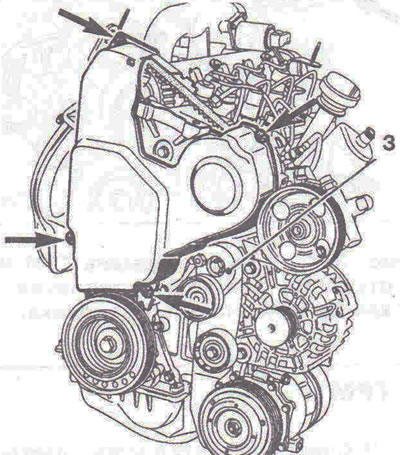

Фигура 3.28. Свалете обтегача 3 на задвижващия ремък на спомагателното оборудване, шайбата на…

Фигура 3.28. Свалете обтегача 3 на задвижващия ремък на спомагателното оборудване, шайбата на коляновия вал, блокираща маховика, и капака на ангренажния ремък.


12. Разхлабете обтягащата ролка, като разхлабите гайка 5, след което свалете ангренажния ремък (фигура 3.29).

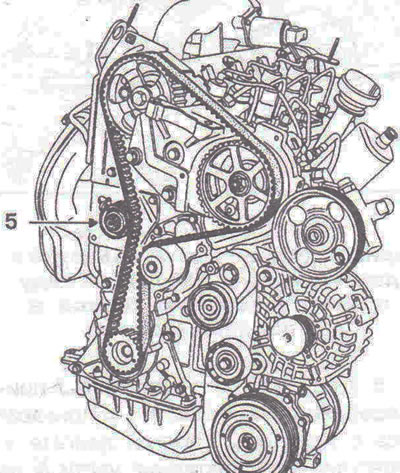

Фигура 3.29. Разхлабете обтягащата ролка, като разхлабите гайка 5, след което свалете ангренажния…

Фигура 3.29. Разхлабете обтягащата ролка, като разхлабите гайка 5, след което свалете ангренажния ремък.


Инсталация



Напрежение



13. Монтирайте ангренажния ремък на студен двигател (след като двигателят се охлади до температурата на външния въздух).

14. Уверете се, че ролката за опъване е правилно монтирана на щифт 1 (фигура 3.30).

Фигура 3.30. Уверете се, че обтягащата ролка е правилно монтирана на щифт 1.

Фигура 3.30. Уверете се, че обтягащата ролка е правилно монтирана на щифт 1.




15. Уверете се, че е монтиран инструментът за заключване на горната връхна точка Mot. 1054. Жлеб 4 на коляновия вал трябва да бъде разположен 2 в средата между двете ребра на предния капак на цилиндровия блок, докато маркировка 3 на зъбната ролка на коляновия вал трябва да бъде изместена с един зъб вляво от вертикалната ос на двигателя (фигура 3.31).

Фигура 3.31. Жлеб 4 на коляновия вал трябва да бъде разположен 2 в средата между двете ребра на…

Фигура 3.31. Жлеб 4 на коляновия вал трябва да бъде разположен 2 в средата между двете ребра на предния капак на цилиндровия блок, докато маркировка 3 на зъбната ролка на коляновия вал трябва да бъде изместена с един зъб вляво от вертикалната ос на двигателя.


16. Поставете новия ангренажен ремък върху шайбите, като подравните маркировките на ремъка с маркировките на зъбните шайби на разпределителния вал и коляновия вал. Притиснете опъващата ролка към колана, като завиете болт 2 на скобата на опъващата ролка (фигура 3.32).

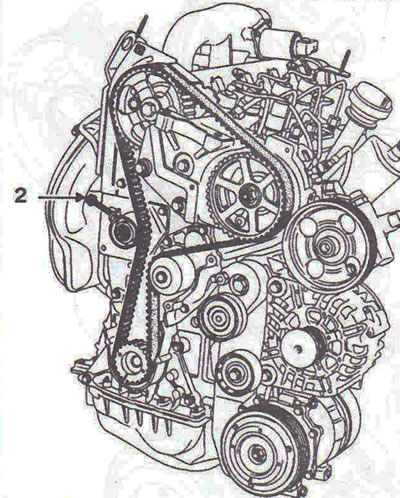

Фигура 3.32. Притиснете обтягащата ролка към колана, като завиете болт 2 на скобата на обтягащата…

Фигура 3.32. Притиснете обтягащата ролка към колана, като завиете болт 2 на скобата на обтягащата ролка.




17. Свалете инструмента за заключване на горната връхна точка Mot. 1054. Монтирайте монтажния болт на шайбата на коляновия вал с шайбата R1 4, включен в инструмента Mot. 1543 (фигура 3.33а, б). Не забравяйте да свалите шайбата, когато монтирате шайбата на коляновия вал.

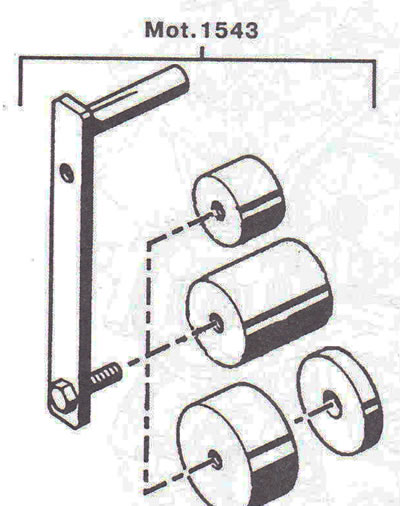

Фигура 3.33б. Устройство Mot. 1543.

Фигура 3.33б. Устройство Mot. 1543.

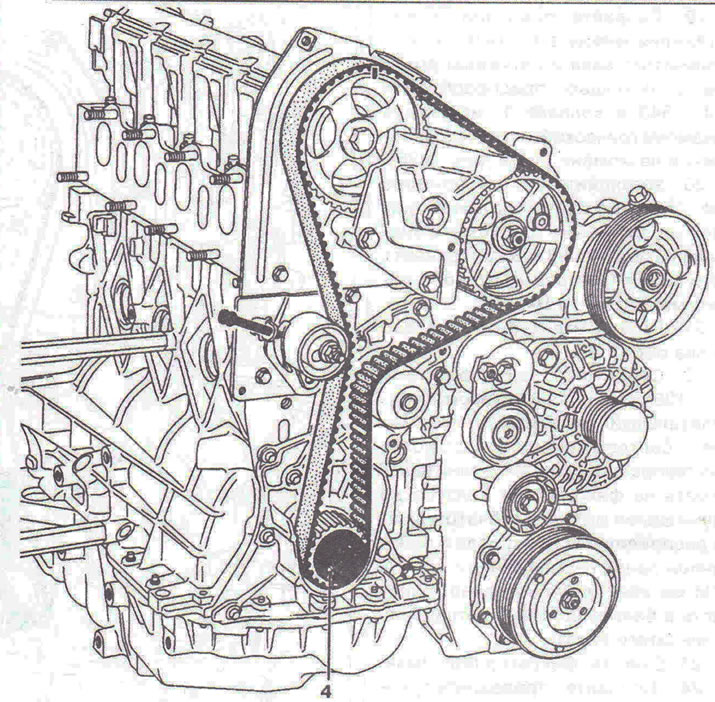

Фигура 3.33a. Монтирайте монтажния болт на шайбата на коляновия вал с шайбата R1 4, включена в…

Фигура 3.33a. Монтирайте монтажния болт на шайбата на коляновия вал с шайбата R1 4, включена в комплекта инструменти Mot. 1543.


18. Поставете инструмент Mot. 1543 и капачка 1 върху монтажния болт на ролката на коляновия вал (фигура 3.34).

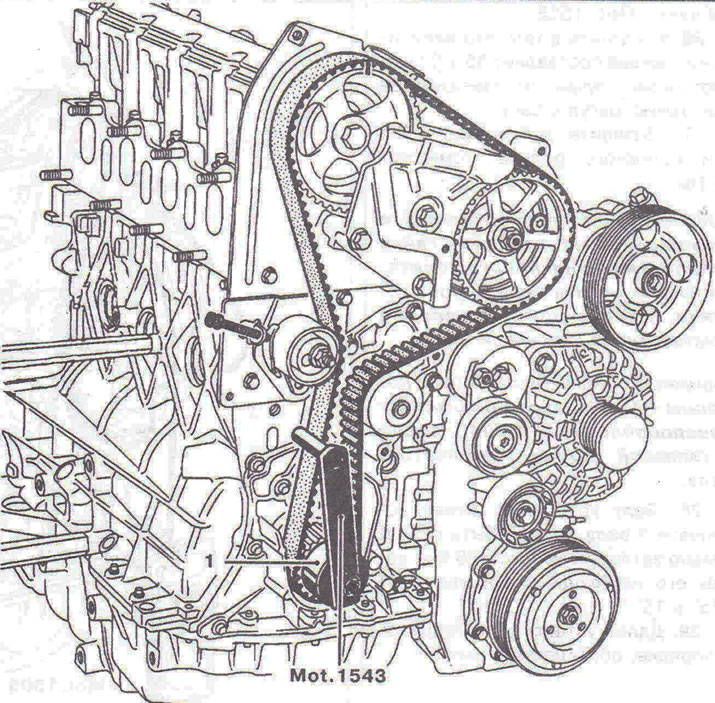

Фигура 3.34. Поставете инструмент Mot. 1543 и капачка 1 върху монтажния болт на шайбата на…

Фигура 3.34. Поставете инструмент Mot. 1543 и капачка 1 върху монтажния болт на шайбата на коляновия вал.




19. Създайте предварително опъване между зъбното колело на коляновия вал и обтягащата ролка, като използвате инструмент Mot. 1543 и капачка 1, като използвате динамометричен ключ, настроен на 11 Nm (фигура 3.35).

20. Монтирайте сензора на устройството Mot. 1505. С помощта на болт 2 затегнете ремъка, докато се получи необходимата стойност на опъване от 88±3 Hz. Затегнете монтажната гайка на оста на обтягащата ролка с въртящ момент от 10 Nm (фигура 3.36).

21. Завъртете коляновия вал на два оборота.

22. Поставете отново заключващия инструмент Mot. 1054 и настройте механизма за регулиране на газоразпределението в позиция, съответстваща на настройката на газоразпределението(започнете да натискате заключващия щифт с половин зъб, преди маркировката на зъбната ролка на разпределителния вал да се подравни с маркировката, нанесена преди това върху вътрешния корпус на ангренажния ремък, за да не ударите случайно отвора за балансиране на коляновия вал).

23. Свалете фиксатора Mot. 1054.

24. Създайте предварително опъване между зъбчатата шайба на коляновия вал и обтягащата ролка, като използвате инструмент Mot. 1543 и капачка 1, като използвате динамометричен ключ, настроен на 11 Nm.

25. Монтирайте сензора на устройството Mot. 1505.

26. Уверете се, че стойността на напрежението е 85±3Hz, в противен случай я регулирайте отново.

27. Затегнете гайката за закрепване на оста на обтягащата ролка до въртящ момент от 50 Nm.

Забележка: Стриктно спазвайте посочения въртящ момент на затягане на гайката на оста на обтягащата ролка, за да предотвратите разхлабване, което може да причини повреда на двигателя.




Внимание: Отстранете шайбата номер R1, включена в инструмент Mot. 1543, преди да монтирате шайбата на коляновия вал.


28. Болтът за закрепване на шайбата на коляновия вал трябва да се затегне с въртящ момент от 20 Nm, след което трябва да се завърти допълнително на 115° ±15°.

29. По-нататъшният монтаж се извършва в обратен ред на отстраняване.

Фигура 3.35. Създайте предварително опъване между зъбчатата ролка на коляновия вал и обтягащата…

Фигура 3.35. Създайте предварително опъване между зъбчатата ролка на коляновия вал и обтягащата ролка, като използвате инструмент Mot. 1543 и капачка 1, като използвате динамометричен ключ.


Фигура 3.36. Монтирайте сензора на инструмента Mot. 1505. С помощта на болт 2 затегнете ремъка,…

Фигура 3.36. Монтирайте сензора на инструмента Mot. 1505. С помощта на болт 2 затегнете ремъка, докато се получи необходимата стойност на опъване.
