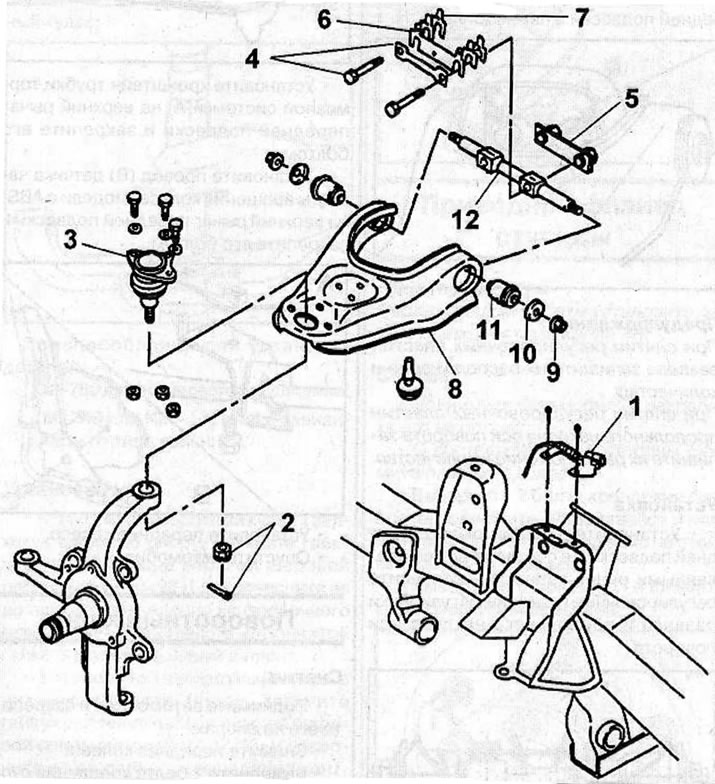

Горен контролен носач на предното окачване (Opel Frontera B)

Премахване

Повдигнете превозното средство и го подпрете на опори.

Свалете предното колело.



Използвайте крик, за да поддържате долното рамо на предното окачване.

Отстранете болта и скобата на спирачната тръба (A) от горния лост на предното окачване.



Отстранете болта и кабела (B) на сензора за скорост на колелото (модели с ABS).

Извадете шплинта, развийте гайката и използвайте скобата KM-787, за да свалите горната сферична шарнирна връзка от левия шенкел.



Отстранете 2-та болта (стрелки), закрепващи оста на горния носач на предното окачване, и свалете горния носач на предното окачване от автомобила.

Предупреждения:

• Когато сваляте пластините за регулиране на наклона, запишете тяхното местоположение и количество.
• Когато сваляте пластините за регулиране на ъгъла на колелата, запишете тяхното местоположение и количество.

Инсталация

Монтирайте горния преден носач на окачването и монтирайте пластините за регулиране на наклона и кастора съгласно направените по-рано бележки.





След като са монтирани подложките, затегнете монтажните болтове на горния преден носач до 152 N·m.

Монтирайте горната сферична шарнирна връзка върху кормилния шенкел. Затегнете монтажната гайка на горния сферичен шарнирен болт до въртящ момент от 98 Nm и я завъртете, докато заключващият отвор съвпадне с прореза в коронната гайка. Монтирайте нов шплинт.

Ако положението на оста спрямо горния преден носач е променено, например при смяна на втулка, завъртете долния преден носач така, че разстоянието T до ограничителя да е 22 мм, и затегнете монтажните гайки на втулката на оста до въртящ момент от 108 Nm.



Монтирайте скобата на спирачната тръба (A) към горния лост на предното окачване и я закрепете с болта.



Монтирайте кабела (B) на сензора за скорост на колелото (модели с ABS) на горното рамо на предното окачване и го закрепете с болт.



Монтирайте предното колело.

Спуснете колата.
