Suspensia față a brațului de control superior (Opel Frontera B)

Demontarea

Ridicați vehiculul și sprijiniți-l pe suporți.

Scoateți roata din față.



Folosiți un cric pentru a susține brațul inferior al suspensiei față.

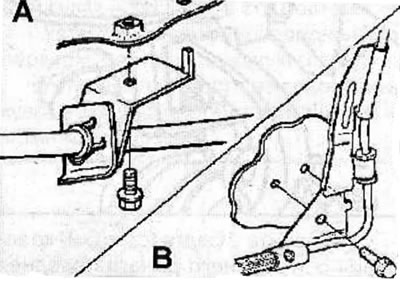

Scoateți șurubul și suportul conductei de frână (A) de la brațul superior al suspensiei față.

Scoateți șurubul și firul (B) senzorului de viteză a roții (modele cu ABS).

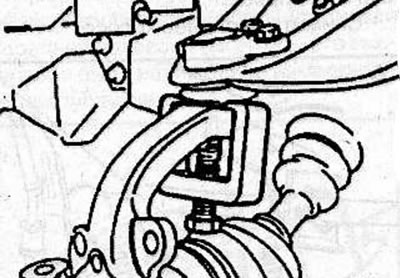

Scoateți știftul spintecat, deșurubați piulița și folosiți extractorul KM-787 pentru a scoate articulația sferică superioară de la fuzeta stângă.

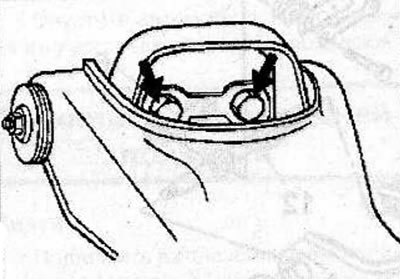

Scoateți cele 2 șuruburi (săgeți) care fixează axul brațului superior al suspensiei față și demontați brațul superior al suspensiei față din vehicul.

Avertismente:

• Când demontați plăcile de reglare a inclinației, notați amplasarea și cantitatea acestora.
• Când scoateți plăcile de reglare a unghiului de fugă, notați amplasarea și cantitatea acestora.

Instalare

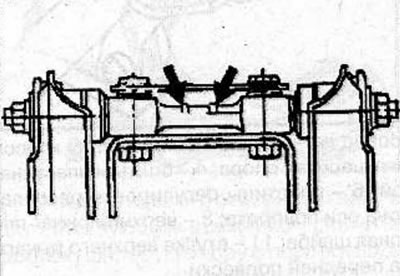

Montați brațul superior al suspensiei față și instalați plăcile de reglare a inclinației și a angulației conform notelor făcute anterior.





Cu șaibele instalate, strângeți șuruburile de montare a axului brațului superior față la 152 N·m.

Instalați articulația sferică superioară pe fuzetă. Strângeți piulița de montare a știftului articulației sferice superioare la un cuplu de 98 N·m și rotiți-o până la prima aliniere a orificiului de blocare cu fanta din piulița coroanei. Instalați un știft spintecat nou.

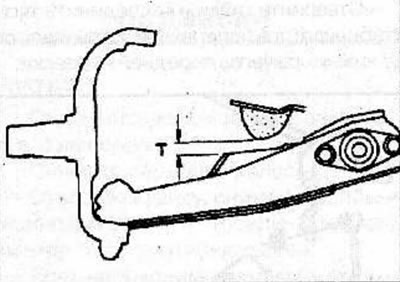

Dacă poziția axei față de brațul superior al suspensiei față a fost modificată, de exemplu la înlocuirea unei bucșe, rotiți brațul inferior al suspensiei față astfel încât distanța T până la opritor să fie de 22 mm și strângeți piulițele de montare a bucșei axei la un cuplu de 108 N·m.



Montați suportul conductei de frână (A) pe brațul superior al suspensiei față și fixați-l cu șurubul.



Instalați firul (B) al senzorului de viteză a roții (modele cu ABS) pe brațul superior al suspensiei față și fixați-l cu un șurub.



Instalați roata din față.

Coborâți mașina.
