Смяна на накладките на ръчната спирачка (Opel Frontera B)

Премахване

Разхлабете гайките за закрепване на задното колело. Повдигнете задната част на превозното средство и го подпрете на стойки.

Разхлабете гайките и свалете задното колело.

Освободете лоста на ръчната спирачка.

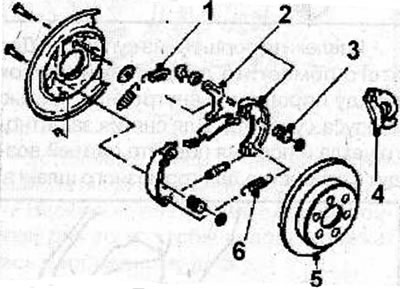

Отстранете болтовете и свалете спирачния апарат (4) от опората на главината на задното колело.

Забележка: Без да разкачате спирачния маркуч, използвайте мека тел, за да закрепите спирачния апарат към задното окачване, като внимавате да не разтягате или усуквате спирачния маркуч.

Свалете спирачния барабан (5), държачите на пружините, задържащи спирачните накладки (3), разкачете горните възвратни пружини (1) и долната възвратна пружина от спирачните накладки, след което свалете спирачните накладки.

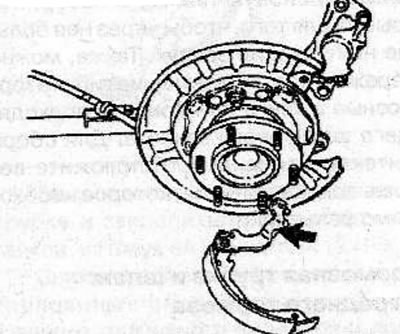

Разкачете задния спирачен апарат от лоста за освобождаване на ръчната спирачка (стрелка).



Свалете спирачните накладки от задния спирачен челюст.

Инсталация

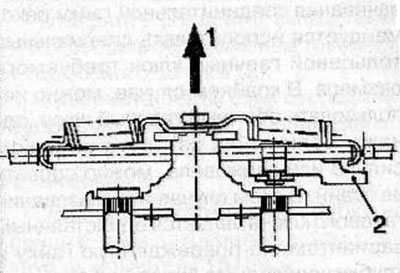

Забележка: Осигурете правилното позициониране на възвратната пружина (2) на освобождаващия лост, като я монтирате от външната страна (1) на опората на възвратната пружина.

Свържете жилото на ръчната спирачка към лоста за освобождаване на спирачната челюст.

Монтирайте спирачните накладки (3).



Монтирайте долната възвратна пружина (6).



Монтирайте горните възвратни пружини (1).

Монтирайте държачите на пружините (3), за да закрепите спирачните накладки.

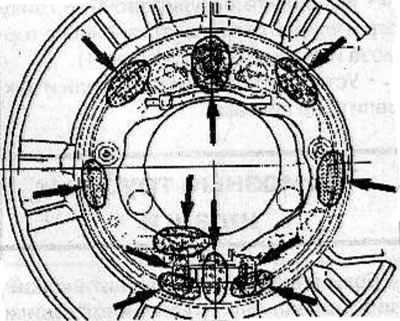

Нанесете специална смазка върху зоните на задния спирачен челюст и компонентите на ръчната спирачка, показани на илюстрацията, като внимавате смазката да не влезе в контакт с работните повърхности на спирачните челюсти.



Монтирайте спирачния барабан.

Монтирайте сглобката на спирачния апарат.

Монтирайте колелото и го закрепете с гайки, като ги затегнете с въртящ момент от 118 Nm.
