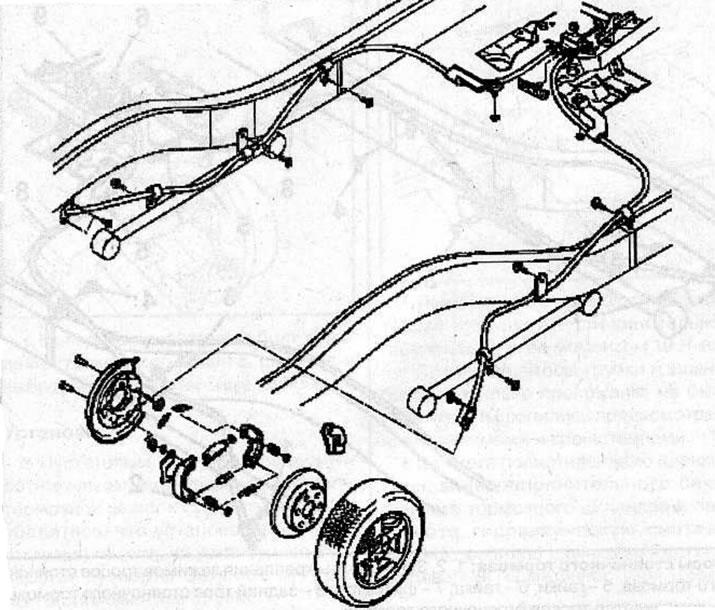

Zamjena pločica ručne kočnice (Opel Frontera B)

Uklanjanje

Otpustite matice za pričvršćivanje stražnjeg kotača. Podignite stražnji dio vozila i poduprite ga na nosače.

Otpustite matice i skinite stražnji kotač.

Otpustite ručicu parkirne kočnice.

Odvijte vijke i uklonite čeljust (4) s nosača glavčine stražnjeg kotača.

Napomena: Bez odspajanja kočionog crijeva, upotrijebite meku žicu za pričvršćivanje čeljusti na stražnji ovjes, pazeći da ne rastegnete ili uvrnete kočiono crijevo.

Skinite kočioni bubanj (5), držače opruga kočione papuče (3), odvojite gornje povratne opruge (1) i donju povratnu oprugu od kočionih papuča, a zatim skinite kočione papuče.

Odvojite čeljust stražnje kočnice od poluge za otpuštanje ručne kočnice (strelica).





Izvornik objavljen na web stranici Opelbook.ru

Skinite kočione pločice sa stražnje kočione obloge.

Montaža

Napomena: Osigurajte ispravan položaj povratne opruge poluge za otpuštanje (2) tako da je postavite na vanjsku stranu (1) nosača povratne opruge.

Spojite sajlu ručne kočnice na polugu za otpuštanje kočione papuče.

Ugradite kočione pločice (3).



Ugradite donju povratnu oprugu (6).



Ugradite gornje povratne opruge (1).

Ugradite držače opruga (3) kako biste pričvrstili kočione papuče.

Nanesite posebno mazivo na područja stražnje kočione obloge i komponenti ručne kočnice prikazanih na slici, pazeći da mazivo ne dođe u kontakt s radnim površinama kočionih papuča.



Ugradite kočioni bubanj.

Ugradite sklop čeljusti.

Ugradite kotač i pričvrstite ga maticama, zatežući ih momentom od 118 Nm.
