Помпа на охладителната система — премахване и монтиране

Двигатели 1.4, 1.6 и 1.8л

1. Изключете батерията от земята.

2. Източете охладителната система.

3. Свалете ремъка на разпределителния вал, обтегача и задния капак на ремъка.

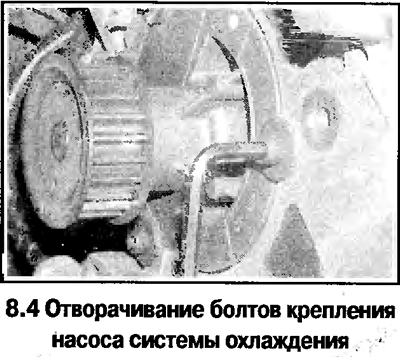

4. Развийте 3-те монтажни болта на помпата (вижте снимката).



5. Извадете помпата; ако е необходимо, преместете помпата с леки удари с мек чук.

6. Помпата не може да бъде ремонтирана и трябва да бъде заменена в случай на повреда.

7. Монтажът се извършва в обратен ред, като се има предвид следното.

• а. Смажете разцепената повърхност под стойката на помпата на цилиндровия блок със силиконова грес.
• b. Сменете О-пръстена на помпата.
• v. Когато монтирате помпата на 1,4 и 1,6 литрови двигатели, подравнете маркировките на фланеца на помпата и на цилиндровия блок. При 1,8-литрови двигатели подравнете помпата с приливите на тялото на помпата и на цилиндровия блок.

Двигатели с един вал

8. Изключете батерията от земята

9. Източете охладителната система.

10. Отстранете ремъка на разпределителния вал, обтегача и задния капак на ремъка.

11 Развийте 3-те монтажни болта и свалете помпата.

12. Помпата не може да бъде ремонтирана и трябва да бъде заменена в случай на повреда.


13. Монтажът се извършва в обратен ред, като се има предвид следното.

• а. Сменете О-пръстена на помпата.
• b. Когато монтирате помпата, подравнете маркировките на фланеца на корпуса на помпата и цилиндровия блок.

Двигател 2.0л

14. Изключете батерията от земята.

15. Източете охладителната система.

16. Отстранете ремъка на разпределителния вал и обтегача.

17. Развийте 3-те монтажни болта и свалете помпата.

18. Помпата не може да бъде ремонтирана и трябва да бъде заменена в случай на неизправност.

19. Монтажът се извършва в обратен ред. Смажете разцепената повърхност под стойката на помпата на цилиндровия блок със силиконова грес.
