Части от вътрешна вентилационна и отоплителна система — премахване и монтиране (Opel Astra G)

Въпросните автомобили са оборудвани със системи за вътрешно отопление и вентилация Delphi и Behr.

Вентилатор на парното (система Delphi)

1. Свалете жабката от страната на пътника.

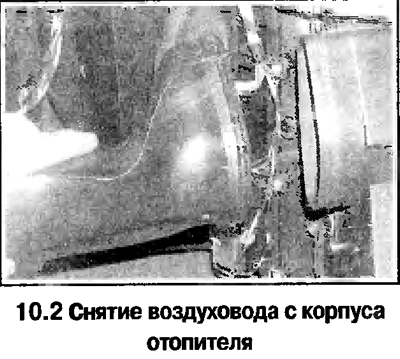

2. Свалете долния облицовъчен панел от страната на пътника, свалете фиксатора и свалете въздуховода от корпуса на нагревателя (вижте снимката).

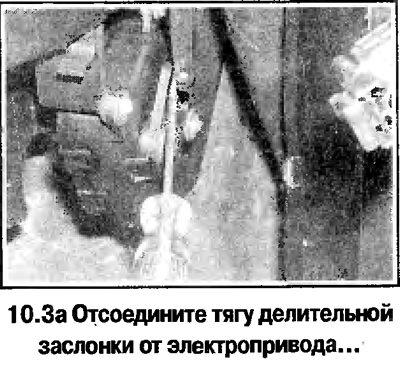

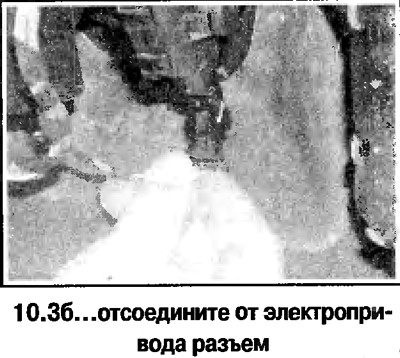

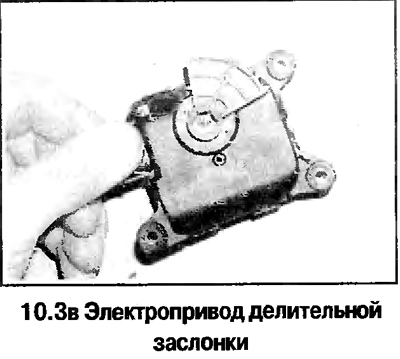

3. Включете запалването и преместете лостовете за управление на нагревателя в положение за рециркулация ("air recirculating"). Изключете запалването и изключете пръта на разделителния клапан от електрическото задвижване. Изключете кабелите от електрическото задвижване (вижте снимката). Развийте болтовете и отстранете електрическото задвижване на амортисьора.

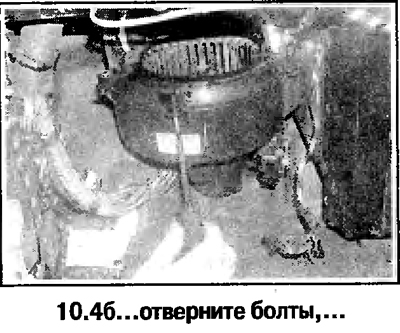

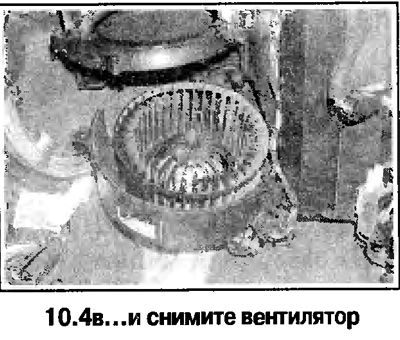

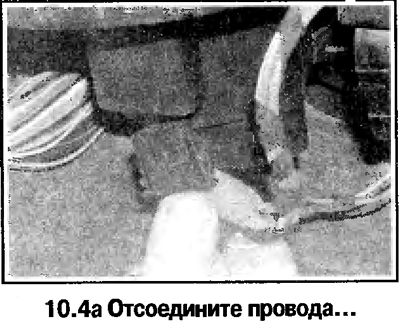

4. Разкачете кабелите, развийте болтовете и извадете вентилатора (вижте снимката).

Вентилатор на парното (отоплителна система Behr)

5. Включете запалването и преместете лостовете за управление на нагревателя в положение за рециркулация ("air recirculating"). Изключете запалването и изключете пръта на разделителния клапан от електрическото задвижване. Изключете конектора от електрическото задвижване.

Внимание! Електрическото задвижване, доставено като резервни части, е монтирано в положение за рециркулация ("air recirculating").

6. Развийте 5-те болта, отстранете уплътнителя от жлеба на корпуса на нагревателя и отстранете вентилатора.

7. Когато монтирате електродвигателя, поставете уплътнител в жлеба. Уверете се, че електрическото задвижващо зъбно колело зацепва със зъбното колело на зъбното колело.

Панел за управление на нагревателя (модели Astra с отоплителна система Delphi)

8. Отстранете пепелника и отделението за съхранение (Глава 11).

9. Отстранете радиото и скобата на радиото. При някои превозни средства премахнете модула на навигационната система.

10. Повдигнете и отстранете декоративната облицовка на контролния панел на нагревателя.

11. Повдигнете и отстранете бутоните за превключване на панела и вентилационните дюзи, отстранете дисплея (Глава 12).

12. Поставете дръжката на термостата на нагревателя във вертикално положение и изключете кабела, като внимавате за позицията му по протежението му.

13. Изключете проводниците и другите кабели от превключвателите. Отстранете панела.

14. След сглобяването се уверете, че ръкохватката на задвижването на смесителния вентил е надеждно заключена в крайните си позиции (това показва, че кабелът е регулиран правилно)..

Панел за управление на нагревателя (модели Astra с отоплителна система Behr)

15. Отстранете жабката (Глава 11).

16. Отстранете долните декоративни панели от двете страни.

17. Отстранете канала на нагревателя от страната на пътника и арматурното табло.



18. Изключете кабелите от горния и долния клапан.

19. Отстранете кабелите от скобите.

20. Извадете пепелника, извадете тавата за съхранение от ключалките.

21. Отстранете радиото и скобата на радиото. При някои превозни средства премахнете модула на навигационната система.

22. Повдигнете и отстранете декоративната облицовка на контролния панел на нагревателя.

23. Изключете кабелите от контролния панел.

24. Маркирайте и изключете кабелите.

Панел за управление на нагревателя (модел Зафира)

25. Отстранете жабката (Глава 11).

26. Отстранете долните декоративни панели от двете страни.

27. Извадете пепелника.

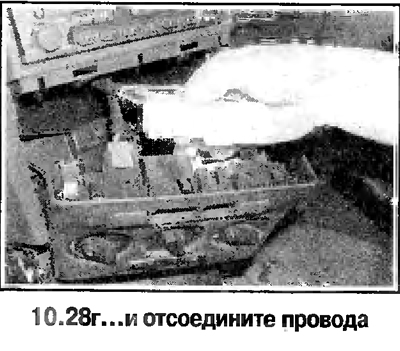

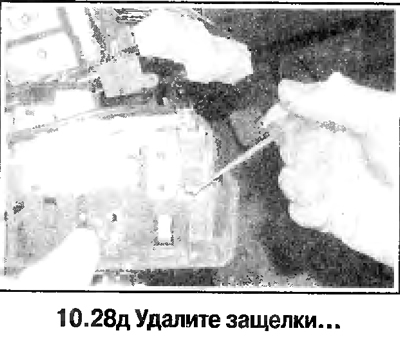

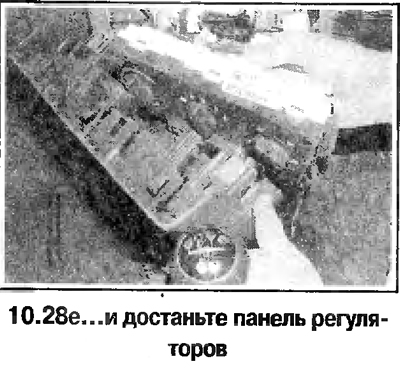

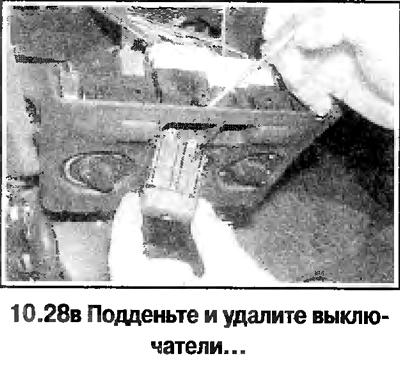

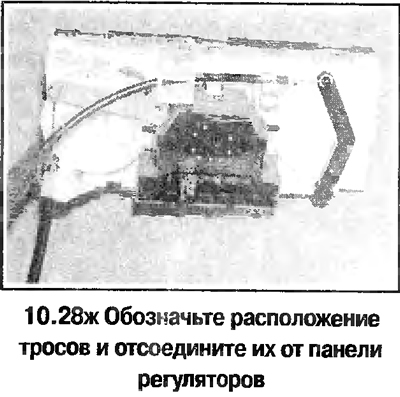

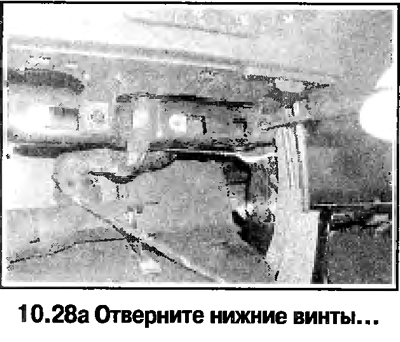

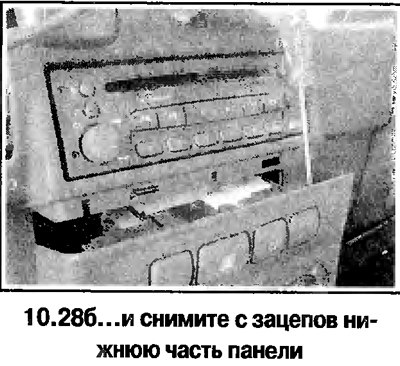

28. По-нататъшната процедура за премахване на панела е илюстрирана на снимката.

Корпус на нагревател (само модели без климатик)

Внимание! При моделите с климатик премахването на корпуса на нагревателя или радиатора ще изисква намаляване на налягането в тръбопровода за хладилен агент. Тази процедура се извършва в автосервиз.

29. Отстранете предната вътрешна облицовка и централната част. При моделите с автоматична трансмисия отстранете и блока за управление на трансмисията.

30. Отстранете въздуховода за краката и модула на въздушната възглавница от страната на пътника.

31. Отворете вратите, развийте болтовете и свалете кормилната напречна греда.

32. Източете охладителната система.

33. Отстранете панелите на дефлектора на предното стъкло.

34. Изключете маркучите от фитингите на радиатора на нагревателя (маркучите са закрепени с бързо освобождаващи се съединители със съединител и пръстен).

35. Развийте болтовете и извадете корпусите на съединителната кутия от преградата на двигателното отделение.

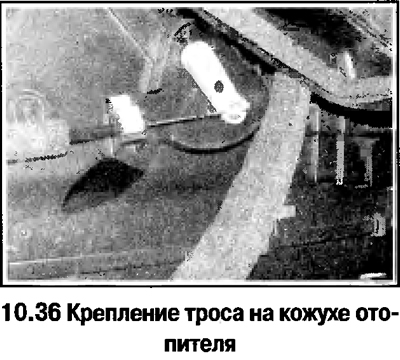

36. Изключете проводниците от вентилатора и задвижването на амортисьора на разделителя. Изключете кабелите на корпуса на нагревателя (вижте снимката).



37. С асистент извадете корпуса на нагревателя и го извадете от купето.



38. Монтажът се извършва в обратен ред.

Радиатор за отопление (само модели без климатик)

39. Източете охладителната система.

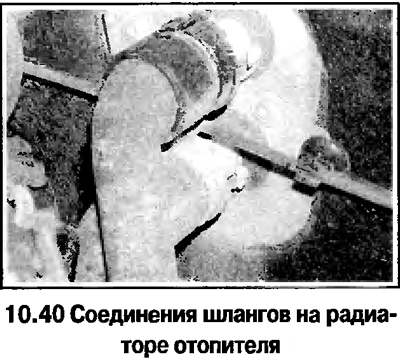

40. Изключете маркучите от фитингите на радиатора на парното (маркучите са закрепени с бързо освобождаващи се съединители със съединител и пръстен - вижте снимката). Запушете фитингите или издухайте радиатора със сгъстен въздух, за да отстраните течността.

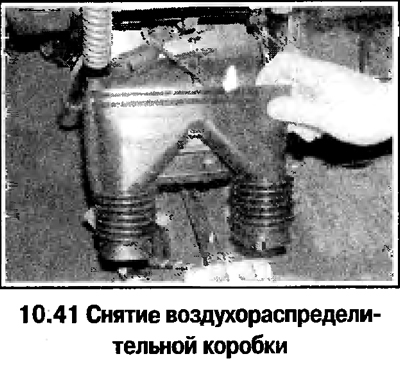

41. Отстранете централната част на предния вътрешен панел. Поставете кутията за разпределение на въздуха в пространството за краката към вас и я отстранете (вижте снимката). За да премахнете кутията на моделите Zafira, развийте болтовете и свалете скобите.



42. При моделите с автоматична скоростна кутия отстранете блока за управление на трансмисията.

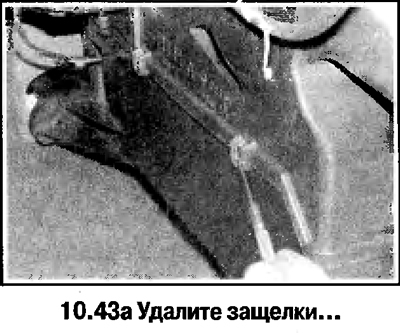

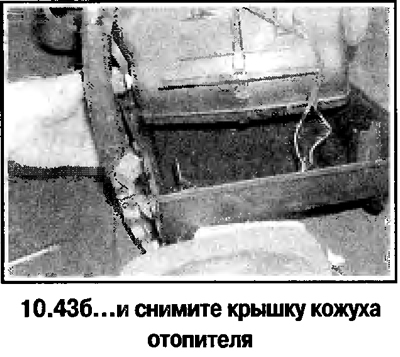

43. Свалете 9 ключалки и свалете капака на корпуса на нагревателя (вижте снимката).

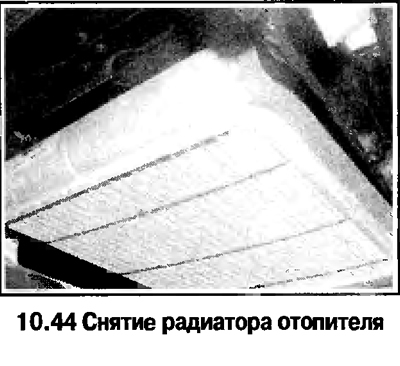

44. Отстранете скобите и разкачете тръбите от радиатора. Отстранете сърцевината на нагревателя (вижте снимката).



45. Монтажът се извършва в обратен ред. Сменете О-пръстените и ги смажете със силиконова грес. Когато свързвате маркучите към радиатора с бързи съединители, уверете се, че маркучите са здраво закрепени (зеленият пръстен на ключалката трябва да се върти свободно).

Превключвател на нагревател

46. Свалете контролния панел на нагревателя.

47. Преместете копчето на термостата в позиция за подаване на топъл въздух. Преместете ръкохватката на разпределителния амортисьор в положение на продухване на горното пространство (главата).

48. Издърпайте и извадете копчето за контрол на скоростта на вентилатора. Огънете ключалките и извадете превключвателя от контролния панел.
