Цилиндър за задно барабанно колело — демонтаж, монтаж

1. Свалете спирачния барабан.

2. За да намалите загубата на течност, увийте плътно капачката на резервоара, като поставите пластмасов филм под нея или затегнете маркуча със скоба.

3. Отстранете горната опъваща пружина и преместете подложките далеч от цилиндъра.

4. Почистете болтовете, закрепващи цилиндъра към спирачния щит и фитинга. Развийте фитинга и запушете тръбата и отвора в цилиндъра.

5. Развийте болтовете и извадете цилиндъра.

Разглобяване

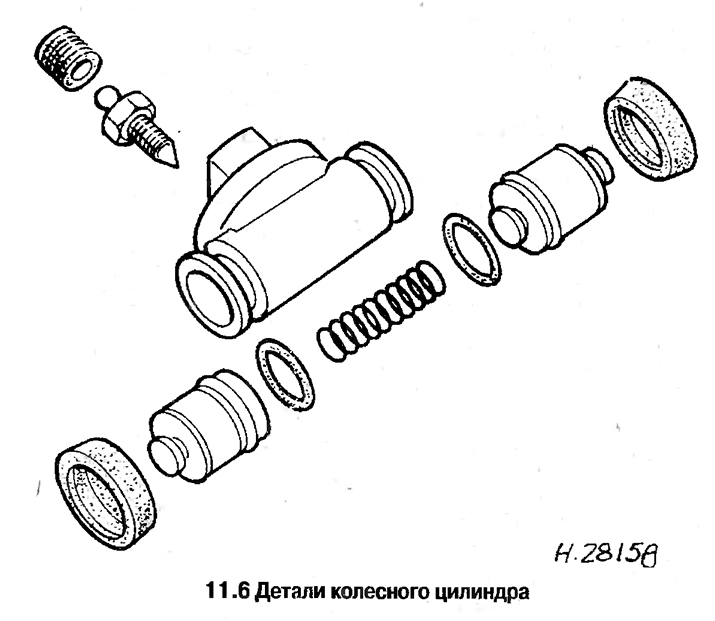

6. Почистете цилиндъра. Свалете капаците. Отстранете буталата и пружината (вижте снимката).



7. Проверете състоянието на буталото и вътрешната повърхност на цилиндъра. Ако има дефекти по тези части, сменете цилиндъра (вижте снимката).

8. Преди сглобяване почистете добре всички части, смажете бутала, пружини и маншети със спирачна течност. Сглобете отново цилиндъра, като смените всички уплътнения (доставя се като част от ремонтен комплект).

9. Цилиндърът се монтира в обратен ред. Когато приключите, обезвъздушете само хидравличното задвижване на спирачката на колелото. Проверете настройката на ръчната спирачка.
