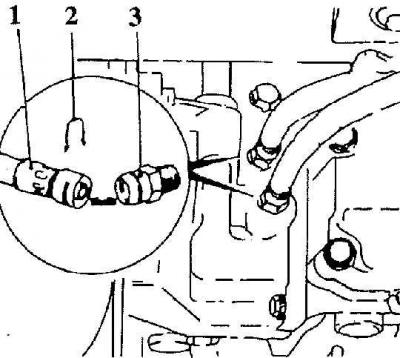

1. Црево
2. Монтажни носач
3. Конектор мењача

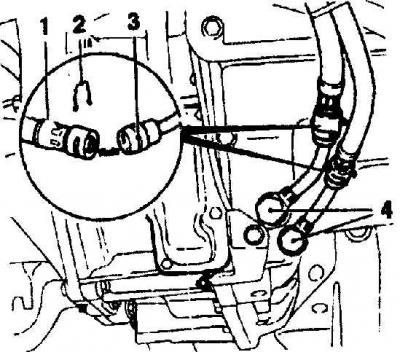

Положај црева хладњака уља на мењачу код мотора 1,8 и 2,0 л
1. Црево
2. Монтажни носач
3. Конектор мењача
4. Завртњи
Повлачење
1. Подигните предњи део возила и ослоните га на постоља. Поставите ручицу мењача у положај Н. Скините предње точкове и блатобран мотора.
2. Испразните уље из мењача.
3. Уклоните батерију, носач батерије и мотор стартера.
4. На моторима од 1,6Л уклоните јединицу за паљење.
5. Уклоните сајлу бирача са ручице мењача на мењачу. Скините омотач кабла бирача са држача на мењачу.
6. Искључите сензор мењача и пребаците електричне конекторе. Ослободите жице са монтажних носача на мењачу.
7. Одвојите црево за вентилацију са врха мењача.
8. Скините црева хладњака уља са предње стране мењача (види сл. Причвршћивање црева хладњака уља на мењач код 1.6Л мотора, пиринач. Положај црева хладњака уља на мењачу код мотора 1,8 и 2,0 литара).
9. Прикључите црева.
10. Уклоните доњи оквир предњег вешања. Док то радите, безбедно подуприте мотор.
11. Уклоните унутрашње зглобове карданског вратила са мењача и повежите их жицом за тело.
12. Уклоните завртње и одвојите леви носач агрегата од предњег дела кућишта мењача.
13. Скините гумени поклопац са ивице уљног корита да бисте приступили завртњима за причвршћивање претварача обртног момента. Одврните видљиви монтажни вијак претварача обртног момента, затим окрените радилицу мотора и одврните преостале завртње. Мотори од 1.6Л користе три вијка, док мотори од 1.8Л и 2.0Л користе шест вијака за причвршћивање претварача обртног момента.
14. Померите претварач обртног момента преко улазног вратила до кућишта мењача.
15. Поставите дизалицу испод мењача и подигните га тек толико да тежина мењача буде подржана дизалицом.
16. Уклоните завртње мењача и мотора.
17. Померите дизалицу и мењач удесно и уклоните мењач са клинова погона. Спустите дизалицу заједно са мењачем и уклоните мењач испод аутомобила.
Инсталација
Мењач се поставља обрнутим редоследом уклањања, узимајући у обзир следеће тачке:
- проверите да ли су вођице на месту;
- замените заптивне прстенове погонских вратила;
- приликом уградње цеви хладњака уља, уградити нове о-прстенове;
- напуните мењач уљем.
