Усисни разводник — уклањање и уградња (Opel Vectra B)

Уклањање и уградња

Мотори SOCH 1.6 л

1. Отпустите притисак у систему за гориво и уклоните кабл за уземљење из акумулатора.

2. Уклоните погонски каиш помоћних уређаја и испустите расхладну течност из система за хлађење.

3. Уклоните кућиште пречистача ваздуха и усисни канал.

4. Одвојите црева од кућишта лептира за гас, уклоните завртње и уклоните кућиште са врха кућишта лептира за гас.

5. Одвојите електричне конекторе са потенциометра лептира за гас, мотора за контролу броја обртаја у празном ходу, ињектора горива, сензора температуре расхладне течности и ЕГР вентила.

6. Одврните вијак за монтажу генератора на десној страни колектора.

7. Одврните спојне навртке и уклоните црева за гориво са кућишта лептира за гас.

8. Уклоните монтажни држач и одвојите тело гаса од кугличног зглоба. Скините кућиште кабла гаса са држача.

9. Одвојите вакуумско црево и црево за вентилацију кућишта радилице са кућишта лептира за гас.

10. Отпустите стезаљку и уклоните црево за расхладну течност са задњег дела разводника.

11. Одврните спојну матицу и уклоните вакумско црево појачивача кочнице са колектора.

12. Проверите да ли су сва црева искључена и одврните матице за монтажу колектора.

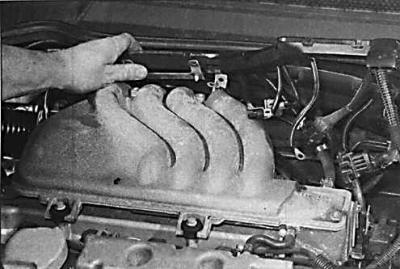

13. Уклоните усисну грану.

14. Монтажа се врши обрнутим редоследом од уклањања, а потребно је уградити нову заптивку усисног разводника.

Мотори DOCH 1.6 л



15. Уклоните завртње који причвршћују пластични држач свежња каблова за задњи део усисне гране.



16. Одвојите електричне конекторе са сензора кисеоника, модула за паљење, вентила за прочишћавање и других конектора на левој предњој страни колектора. Одврните матицу која причвршћује сабирницу за уземљење на главу цилиндра и разводник.

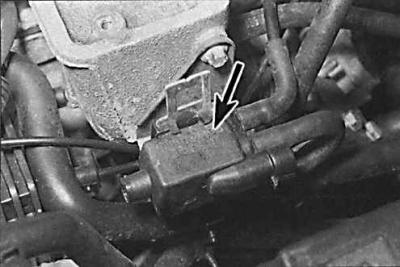

17. Уклоните вентил за емисију испаравања (стрелица) са левог предњег краја колектора и одвојите црево вентила од разводника.

18. Одврните спојну матицу и уклоните вакуумско црево за појачивач кочнице. Одвојите вакуумско црево и црево за вентилацију кућишта радилице са разводника.



19. Одвојите вакумско црево од регулатора притиска.

20. Отпустите стезаљке и уклоните црево које повезује тело лептира за гас са горњим делом колектора.

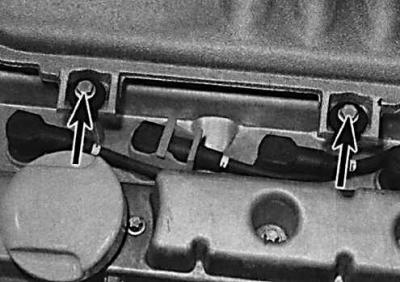

21. Одврните завртње који причвршћују горњи део колектора (означено стрелицама). Уклоните горњи део колектора и заптивку.



22. Да бисте уклонили доњи део усисне гране, прво смањите притисак у систему за гориво.

23. Одврните спојне навртке и одвојите црева за гориво са цеви за гориво.

24. Отпустите доњи држач за монтажу и уклоните спојни део са кућишта лептира за гас.

25. Одвојите електрични конектор од сензора радилице и уклоните га из разводника.

26. Уклоните тело гаса са кућишта лептира за гас и одвојите електричне конекторе са мотора за контролу брзине у празном ходу и потенциометра гаса.

27. Одврните завртње и уклоните кућиште гаса.

28. Уклоните завртње са избочина држача кућишта лептира за гас и уклоните држач са колектора.

29. Уклоните помоћни погонски каиш и одврните вијак који причвршћује генератор на десну страну разводника.

30. Одврните матице и уклоните доњи део колектора.

31. Инсталација се врши обрнутим редоследом од уклањања. У овом случају, потребно је уградити нову заптивку усисног разводника, напунити расхладни систем расхладном течношћу и подесити торзо гаса.

Мотори 1,8 и 2,0 л

32. Уклоните помоћни погонски каиш.

33. Отпустите притисак у систему за гориво и уклоните кабл за уземљење из акумулатора.

34. Одвојите електричне конекторе са сензора температуре ваздуха мотора и мерача протока ваздуха.

35. Отпустите стезаљку и уклоните црево за вентилацију картера са задње стране поклопца главе цилиндра.

36. Отпустите стезаљке и уклоните усисни канал са пречистача ваздуха и тела лептира за гас.

37. Уклоните потпорни држач и одвојите сајлу гаса од кугличног зглоба за гас.

38. Уклоните завртње и уклоните држач кабла гаса са кућишта лептира за гас.



39. Причврстите црева за довод расхладне течности на задњи део лептира за гас, олабавите стезаљке и уклоните оба црева.

40. Уклоните електричне конекторе са потенциометра гаса и кугличног мотора за контролу брзине у празном ходу.

41. Означите локацију и одвојите црева од кућишта лептира за гас, затим уклоните навртке и уклоните кућиште гаса са усисног разводника.

42. Одврните спојне навртке и уклоните црева за гориво са цеви за гориво.

43. Одспојите електричне конекторе са модула за паљење, вентила за одзрачивање, вентила разводника, сензора температуре расхладне течности, ЕГР вентила и сензора кисеоника.

44. Отпустите причврсне копче и уклоните поклопац електричне жице са задње стране главе цилиндра. Одвојите електричне конекторе сензора радилице и сензора детонације.

45. Одврните спојну матицу и уклоните вакуумско црево за појачивач кочнице. Одвојите вакуумско црево и црево за вентилацију кућишта радилице са разводника. Одвојите вакумско црево од регулатора притиска

46. Уклоните горњи монтажни вијак генератора са десне стране усисног разводника.

47. Одврните завртње и уклоните носач базе разводника.

48. Одврните матице и уклоните разводник са мотора.

Инсталација

Инсталација се врши обрнутим редоследом од уклањања.
