Опште информације
X22SE мотор
| Број цилиндара | 4 |
| Број вентила | 16 |
| Број брегастих вратила | 2 |
| Радна запремина, цм³ | 2198 |
| Пречник цилиндра, мм | 86,0 |
| Ход клипа, мм | 94,6 |
| Снага, kW/min⁻¹ | 100/5200 |
| Обртни момент, Нм/мин⁻¹ | 202/2500 |
| Компресија | 9,6:1 |
| Систем управљања мотором | Електронска |
| Октански број горива | РОН 91/95/98 |
| Каталитички неутрализатор | Трокомпонентни |
Y22SE мотор
| Број цилиндара | 4 |
| Број вентила | 16 |
| Број брегастих вратила | 2 |
| Радна запремина, цм³ | 2198 |
| Пречник цилиндра, мм | 86 |
| Ход клипа, мм | 94,6 |
| Снага, kW/min⁻¹ | 100/5200 |
| Обртни момент, Нм/мин⁻¹ | 200/2500 |
| Компресија | 10,0:1 |
| Систем управљања мотором | Електронска |
| Октански број горива | РОН 91/95/98 |
| Каталитички неутрализатор | Трокомпонентни |
Мотори X22SE и Y22SE
| Систем управљања мотором | Multec |
| Редослед паљења цилиндра | 1-3-4-2 |
| Свећице | Шампион RN9YC4 (платинасти тип) |
| Снага стартера, kW | 1,2 |
| Струја коју генерише генератор, А | 100 |
Подаци о прилагођавању
| Брзина обртаја радилице мотора у празном ходу, мин⁻¹ | 800 |
| Максимална брзина радилице мотора, мин⁻¹ | 6200 |
| Међуелектродни размак свећица, мм | 1,0-1,1 |
| Компресија, kPa. | 1200-1500 |
| Дозвољена разлика у компресији између цилиндара, % | не више од 25 |
| Зазори вентила, мм | 0 |
Погонски каиш за прикључак
| Дужина каиша, мм: | |
| - возило је без клима система ваздуха | 1850±5 |
| - аутомобил са клима уређајем | 1725±5 |
| Подешавање затезања | аутоматски |
Синхрони појас погон газораспределительного механизма
| Број зубаца | 171 |
| Ширина, мм | 24 |
| Дужина, мм | 1368 |
| Корак, мм | 8 |
| Подешавање затезања | аутоматски |
Систем хлађења
| Запремина расхладне течности, л | 7,2 |
| Капацитет водене пумпе, л/мин при мин⁻¹ | 140/6000 |
| Температура почетка отварања термостата,°C | 92 |
Систем подмазивања
| Капацитет моторног уља, л: - са филтером за уље | 4,5 |
| - између ознака MIN и MAX | 1,0 |
| Квалитет моторног уља | АСЕА АЗ-98 / ВЗ-98 |
| Притисак моторног уља, kPa: - у празном ходу на температури од 20°C | 500-550 |
| - при брзини радилице од 5000 min⁻¹ и температури од 70°C | 500-550 |
| - у празном ходу на температури од 120°C | 200-300 |
| - при брзини радилице од 5000 min⁻¹ и температури од 100°C | 500-550 |

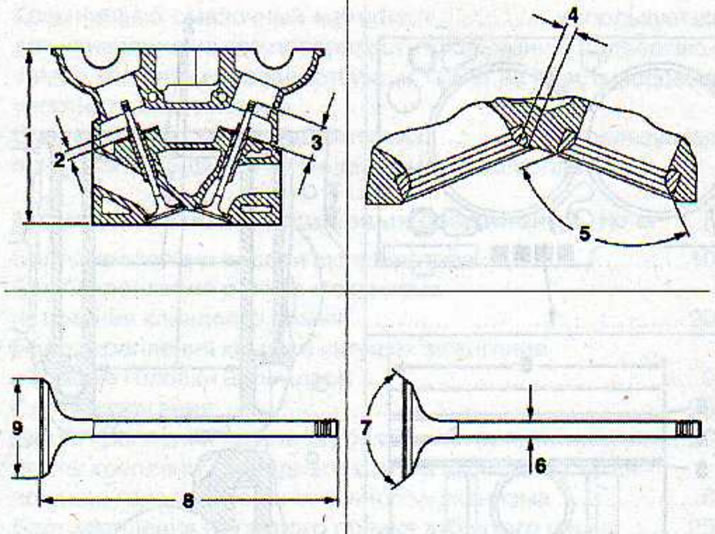

1 - висина главе цилиндра. 2 - избочина вођице вентила. 3 - избочина стабла вентила. 4 - ширина седишта вентила у глави цилиндра. 5 - угао радне скоше седишта вентила у глави цилиндра. 6 - пречник стабла вентила. 7 - угао радне скоше седишта вентила. 8 - дужина вентила. 9 - пречник вентилске плоче.
Глава цилиндра
| Висина главе цилиндра, мм | 134 |
| Ширина радног дела седишта вентила у глави цилиндра, мм - унос | 1,0-1,5 |
| - дипломирање | 1,7-2,2 |
| Угао радне скоше седишта вентила у глави цилиндра | 45°±15' |
| Унутрашњи пречник чауре вођице вентила, мм: - номинална величина | 6,000-6,012 |
| - повећана величина (0,075) | 6,075-6,090 |
| - повећана величина (0,150) | 6,150-6,165 |
| Дужина вођице вентила, мм: - унос | 45,0±0,25 |
| - дипломирање | 35,0±0,25 |
| Избочина вођице вентила, мм: - унос | 13,7-14,0 |
| - дипломирање | 313,7-14,0 |
| Избочина вентила, мм: - номинална величина | 39,2-39,8 |
| - повећана величина (0,075), | 39,2-39,8 |
| - повећана величина (0,150) | 39,2-39,8 |
| Дужина вентила, мм: - номинална величина: - унос (ГМ) | 101,9-102,3 |
| - дипломирање (GM) | 92,05-92,45 |
| - повећана величина (0,075): - унос (GMK1) | 101,5-101,9 |
| - дипломирање (GMK1) | 91,65-92,05 |
| - повећана величина (0,150): - унос (GMK2) | 101,5-101,9 |
| - дипломирање (GMK2) | 91,65-92,05 |
| Пречник вентила, мм: - номинална величина: - унос (ГМ) | 5,955-5,970 |
| - дипломирање (GM) | 5,945-5,960 |
| - повећана величина (0,075): - унос (GMK1) | 6,030-6,045 |
| - дипломирање (GMK1) | 6,020-6,035 |
| - повећана величина (0,150): - унос (GMK2) | 6,105-6,120 |
| - дипломирање (GMK2) | 6,095-6,110 |
| Размак између стабла вентила и вођице вентила, мм - унос | 0,03-0,057 |
| - дипломирање | 0,04-0,067 |
| Дозвољена овалност стабла вентила, мм | 0,03 |
| Пречник плоче вентила: - унос | 31,9-32,1 |
| - дипломирање | 28,9-29,1 |
| Угао радне ивице седишта вентила,° | 45°20'±15' |
| Ход брегасте осовине, мм: - усисни вентили | 9,2 |
| - издувни вентили | 9,2 |
Радилица

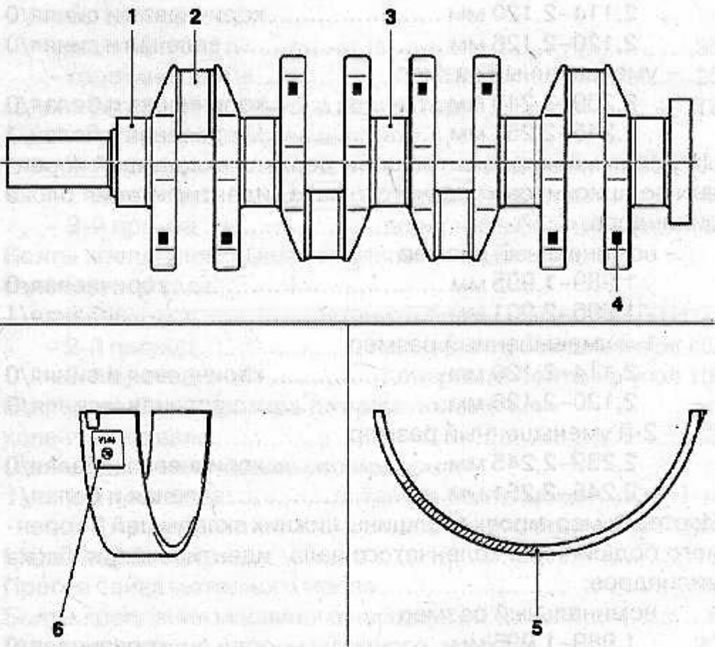

1 - главни чаура радилице. 2 - чаура клипњаче радилице. 3 - чаура средњег главног лежаја. 4 - обележавање радилице у боји. 5 - обележавање лежајевих шкољки у боји. 6 - идентификација лежајних шкољки.
| Означавање бојама пречника главних носача радилице 1-5: - номинална величина - 57,974-57,981 мм | бело |
| - 57.981-57.988 мм | зелено |
| - 57.988-57.995 мм | браон |
| - смањена величина (0,25) - 57.732-57.738 мм | зелено/плаво |
| - 57.738-57.745 мм | браон/плава |
| - смањена величина (0,50) - 57.482-57.488 мм | зелено/бело |
| - 57.488-57.495 мм | браон/бело |
| Означавање бојама пречника клипњача 1-4 радилице, мм: - номинална величина 48.970-48.988 мм | - |
| - смањена величина (0,25) 48,720-48,738 мм | плаво |
| - смањена величина (0,50) 48.470-48.488 мм | бело |
| Означавање ширине главног носача 3 радилице у боји: - номинална величина 25.950–26.002 мм | смеђа или зелена |
| - повећана величина (0,25) 26.150-26.202 мм | браон и плави или зелени и плави |
| - повећана величина (0,50) 26.350-26.402 мм | браон и бела или зелена и бела |
| Означавање дебљине доњих облога 1, 2, 4 и 5 главних лежајева радилице / идентификација блока цилиндра: - номинална величина 1,989-1,995 мм | браон/0 |
| 1,995-2,001 мм | зелена/1 |
| - смањена величина 2.114–2.120 мм | браон и плаво/0 |
| 2,120-2,126 мм | зелена и плава/0 |
| - смањена величина 2,239-2,245 мм | браон и бела/0 |
| 2,245-2,251 мм | зелена и бела/1 |
| Шифра боје дебљине горњег главног лежаја радилице/идентификација блока цилиндра: - номинална величина 1,989-1,995 мм | браон/0 |
| 1,995-2,001 мм | зелена/1 |
| - Прва смањена величина 2.114-2.120 мм | браон и плаво/0 |
| 2,120-2,126 мм | зелена и плава/0 |
| - Друга смањена величина 2,239-2,245 мм | браон и бела/0 |
| 2,245-2,251 мм | зелена и бела/1 |
| Означавање дебљине доњих облога 3 главног лежаја радилице / идентификација блока цилиндра: - номинална величина 1,989-1,995 мм | браон/0 |
| 1,995-2,001 мм | зелена/1 |
| - Прва смањена величина 2.114-2.120 мм | браон и плаво/0 |
| 2,120-2,126 мм | зелена и плава/0 |
| - Друга смањена величина 2,239-2,245 мм | браон и бела/0 |
| 2,245-2,251 мм | зелена и бела/1 |
| Означавање дебљине горњих облога 3 главног лежаја радилице / идентификација блока цилиндра: - номинална величина 1,989-1,995 мм | браон/0 |
| 1,995-2,001 мм | зелена/1 |
| - Прва смањена величина 2.114–2.120 мм | браон и плаво/0 |
| 2,120-2,126 мм | зелена и плава/0 |
| - Друга смањена величина 2,239-2,245 мм | браон и бела/0 |
| 2,245-2,251 мм | зелена и бела/1 |
| Означавање дебљине доњих шкољки лежајева клипњаче радилице / идентификација: - номинална величина 1.490-1.500 мм | -/- |
| - смањена величина (0,25) 1,615-1,625 мм | плава/плава на радилици |
| - смањена величина (0,50) 1.740-1.750 мм | љубичаста/само услуга |
| Кодирање бојама дебљине/идентификације горње шкољке лежаја клипњаче радилице: - номинална величина 1.490-1.500 мм | -/- |
| - смањена величина (0,25) 1,615-1,625 мм | плава/плава на радилици |
| - смањена величина (0,50) 1.740-1.750 мм | љубичаста/само услуга |
Блок цилиндра
| Пречник цилиндра, мм: - мотор X 22 SE - разред 1 | 85,985-85,995 |
| - разред 2 | 85,995-86,005 |
| - мотор Y 22 SE - разред 1 | 85,985-85,995 |
| - разред 2 | 85,995-86,005 |

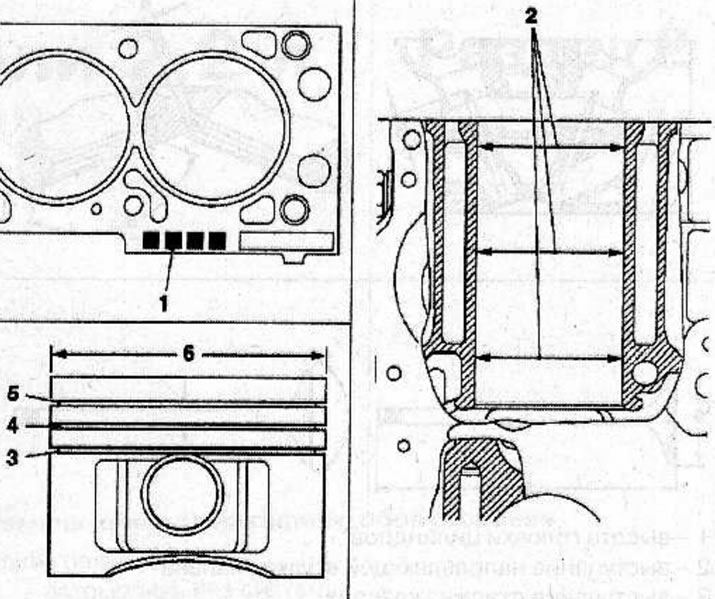

1 - обележавање цилиндара у боји. 2 - пречник цилиндра. 3 - прстен за стругање уља са експандером. 4 - доњи конусни компресиони прстен. 5 - горњи правоугаони компресиони прстен. 6 - пречник клипа.
| Пречник клипа, мм: - мотор X 22 SE - номинално | 85,975-85,965 |
| - повећано (0,01) | 85,985-85,975 |
| - мотор Y 22 SE - номинално | 85,980-85,970 |
| - повећано (0,01) | 85,990-85,980 |
Клипни прстенови
| Правоугаони компресиони прстен: - ширина, мм | 1,17-1,19 |
| -размак у брави, мм | 0,30-0,50/0,20-0,35 |
| - бочни размак, мм | 0,02-0,04/0,04-0,08 |
| Конусни компресиони прстен: - ширина, мм | 1,478-1,49 |
| - зазор у брави, мм | 0,30-0,50/0,30-0,50 |
| - бочни размак, мм | 0,02-0,04/0,03-0,062 |
| Прстен за стругање уља: - ширина, мм: - водич прстен | 0,442-0,472 |
| - експанзиони прстен | 1,442-1,505 |
| - зазор у брави, мм | 0,4-1,4/0,25-0,76 |
| Положај брава клипних прстенова | под углом од 180° |
| Клипњача: -пречник, мм | 61,1-61,9 |
| - зазор између клипњаче и отвора у клипу, мм | 0,011-0,014 |
| - зазор између клипњаче и отвора у малој глави клипњаче, мм | 0 |
Заптивне масе и мазива
| Заптивач | наноси се између металних површина, плута, слојева тврдих влакана и гумених заптивача |
| MoS2 маст | користи се за вентиле и брегасту осовину |
| Блокирајући агент | средство за закључавање које спречава да се вијци сами отпусте |
| Силиконско мазиво | користи се за наношење на све клизне површине изложене топлоти, као и на пластичне заптивне прстенове |
| Специјално мазиво | користи се приликом инсталирања сензора концентрације кисеоника |
Обртни моменти за навојне спојеве, Nm
| Вијци за монтажу педале гаса | 10 |
| Вијци за причвршћивање ваљка затезача клинастог каиша | 20 |
| Вијци који причвршћују поклопац бобине паљења на поклопац главе цилиндра | 3 |
| Свећице | 25 |
| Вијци за монтажу пригушивача вибрација | 20 |
| Завртњи за причвршћивање предњег анода преносника појас погон газораспределительного механизма | 6 |
| Причврсни вијак за затезач зупчастог каиша | 25 |
| Вијци за причвршћивање водилице зупчастог каиша | 25 |
| Вијак за монтажу сензора положаја брегасте осовине | 6 |
| Вијак за монтажу ременице брегасте осовине: - Први пролаз | 50 Нм |
| - Други пролаз | окрените вијак под углом од 60° |
| - 3. пролаз | окрените вијак под углом од 15° |
| Вијци за монтажу носача усисног колектора | 22 |
| Навртке за причвршћивање предње издувне цеви на издувни колектор | 28 |
| Вијак за причвршћивање носач воздухозаборной цеви и жице везе са "масом" | 22 |
| Навртка за монтажу носача цеви за усис ваздуха | 16 |
| Навртке за монтажу издувног колектора: - Први пролаз | 14 |
| - Други пролаз | 20 |
| - 3. пролаз | 20 |
| Вијци за монтажу замајца: - Први пролаз | 65 Нм |
| - Други пролаз | затегните вијке под углом од 30° |
| - 3. пролаз | затегните вијке под углом од 15° |
| Вијци за причвршћивање шине горива до усисног колектора | 8 |
| Вијак за монтажу сензора положаја брегасте осовине | 6 |
| Сензор притиска у усисној грани | 8 |
| Носач генератора и вијци за причвршћивање носача: - дуги вијци | 35 |
| - кратки вијци | 20 |
| Навртке за причвршћивање усисног колектора | 22 |
| Вијци за монтажу поклопца клипњаче: - Први пролаз | затегните вијке на 35 Nm |
| - Други пролаз | затегните вијке под углом од 45° |
| - 3. пролаз | затегните вијке под углом од 15° |
| Вијци за причвршћивање поклопца главног лежаја радилице: - Први пролаз | затегните вијке на 50 Nm |
| - Други пролаз | затегните вијке под углом од 45° |
| - 3. пролаз | затегните вијке под углом од 15° |
| Вијци за монтажу ротора сензора положаја радилице | 13 |
| Вијци за монтажу картера за уље: -Први пролаз | затегните вијке на 8 Nm |
| - Други пролаз | окрените вијак под углом од 30° |
| Филтер за уље | 15 |
| Чеп за испуштање моторног уља | 55 |
| Вијци за монтажу пумпе за уље | 6 |
| Вијци за монтажу носача картера за уље | 20 |
| Вијци за причвршћивање цеви за усисавање уља на пумпу за уље | 8 |
| Чеп сигурносног вентила пумпе за уље | 30 |
| Сензор притиска уља | 40 |
| Вијци за причвршћивање носача радијатора | 26 |
| Вијци за причвршћивање кућишта термостата | 15 |
| Вијци за монтажу водене пумпе | 25 |
| Вијци за монтажу пумпе серво волана: - дугачак вијак | 50 |
| - кратки вијак | 25 |
| Вијци за причвршћивање кућишта ваздушног филтера | 22 |
| Вијци за причвршћивање левог и десног јастука носача мотора на оквир | 41 |
| Вијци за монтажу кућишта гаса | 9 |
| Вијак за монтажу сензора положаја радилице | 8 |
| Сензор концентрације кисеоника | 50 |
| Вијци за монтажу управљачке јединице мотора | 7 |
| Вијак за монтажу сензора за детонацију | 20 |
| Вијци и навртке за монтажу генератора | 35 |
| Вијци за монтажу носача генератора | 20 |
| Вијци за монтажу носача генератора | 20 |
| Вијци за причвршћивање бобине паљења на носач | 20 |
