Контролна јединица
1. Уклоните панел на дну контролне табле.
2. Отпустите 4 осигуравајуће копче и скините поклопац са кућишта грејача.
4. Обратите пажњу на положај контролних шипки грејача у њиховим стезаљкама. Ако је потребно, означите шипке, а затим их одвојите од кућишта грејача и од ручица за покретање амортизера у кућишту дистрибутера ваздуха (видети слику 2.10).
5. Одврните 2 завртња са саморезом који причвршћују управљачку јединицу грејача и уклоните је (видети слику 2.11).

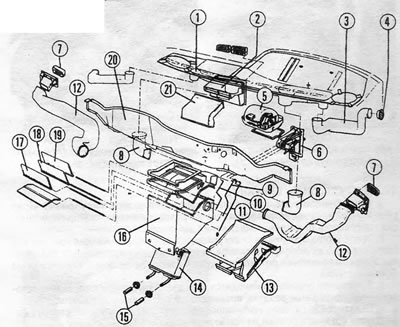

Слика 2.5. Структура система грејања: 1. Полагање панела "торпеда"; 2. Канал за свеж ваздух; 3. Канали бочних млазница за ваздух (уклањање магле са прозорског стакла); 4. Бочне млазнице за ваздух (уклањање магле са прозорског стакла); 5. Мотор вентилатора; 6. Контролна јединица; 7. Бочни отвори за вентилацију грејача; 8. Црево за одмагљивање ветробранског стакла; 9. Контролна шипка (вентил за дистрибуцију ваздуха); 10. Контролна шипка (систем за мешање ваздуха); 11. Контролна шипка (горњи контролни вентил); 12. Црево за вентилацију грејача; 13. Кућиште језгра грејача; 14. Језгро грејача; 15. Доводна и повратна црева система за хлађење; 16. Кућиште дистрибутера ваздуха; 17. Горњи вентил за дистрибуцију ваздуха; 18. Клапна система за мешање ваздуха; 19. Доњи вентил за дистрибуцију ваздуха; 20. Преграда моторног простора; 21. Централни ваздушни канал.
6. Инсталација управљачке јединице се врши обрнутим редоследом. Контролне шипке морају бити повезане следећим редоследом:
- а. Кратка шипка - до горње полуге вентила за дистрибуцију ваздуха
- б. Средња шипка - до горње полуге вентила за дистрибуцију ваздуха
- ц. Дугачка шипка - до заклопке система за мешање ваздуха.

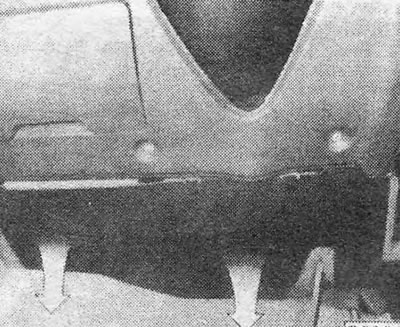

Слика 2.6. Скидање контролне табле ради приступа контролној јединици грејача
Мотор вентилатора
7. Отворите и подуприте хаубу.

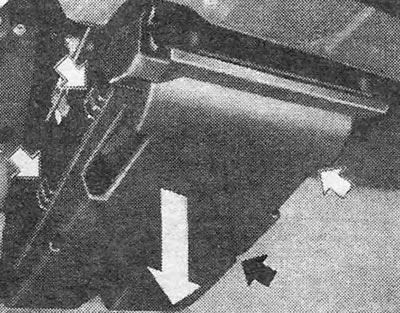

Слика 2.7. Скидање доњег поклопца језгра грејача - копче за држање поклопца су приказане стрелицама
8. Уклоните заштитну фолију за одвод воде (ако је опремљена) из отвора у горњем делу преграде моторног простора (видети слику 2.12).

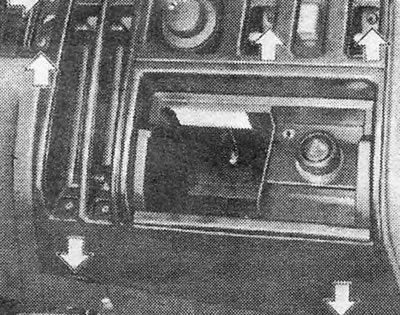

Слика 2.8. Скидање панела прекидача (стезаљке и завртњи су приказани стрелицама) - модел са воланом на левој страни
9. Искључите вишепински утикач мотора вентилатора (погледајте фотографију).

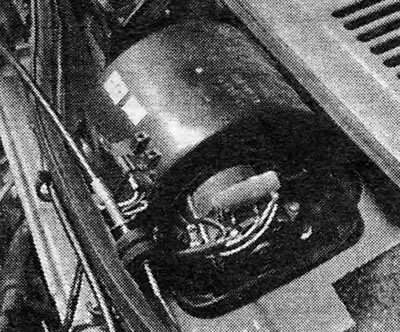

Фотографија 15.9. Мотор вентилатора грејача.

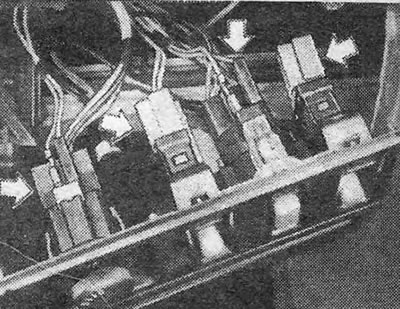

Слика 2.9. Електрични утикачи прекидача (приказани стрелицама)
10. Отпустите стезаљке које држе поклопац преко мотора и уклоните га.

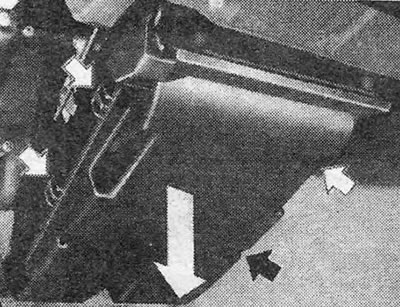

Слика 2.10. Контролне шипке и полуге (приказане стрелицама)
11. Одврните 2 завртња који причвршћују мотор и уклоните га.

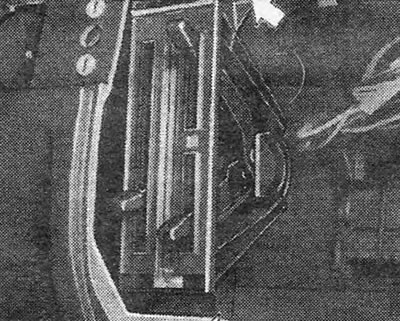

Слика 2.11. Вијци који причвршћују контролну јединицу грејача (приказани стрелицама)
Информације преузете са веб-сајта: Opelbook.ru
12. Мотор се инсталира обрнутим редоследом.

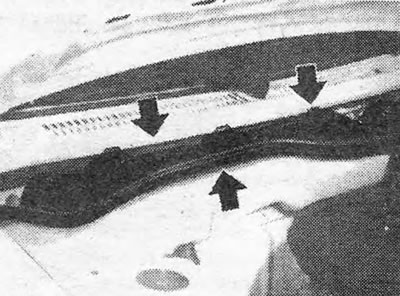

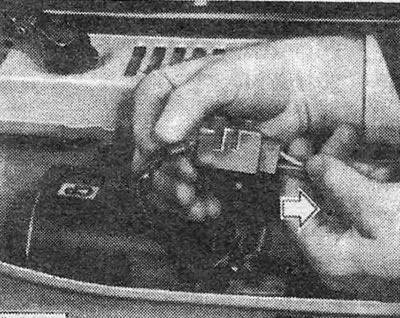

Слика 2.12. Уклањање заштитног штитника за воду (стезаљке и завртњи за причвршћивање су приказани стрелицама)
Језгро грејача
13. Причврстите црева грејача на задњој прегради моторног простора.
Слика 2.12. Уклањање заштитног штитника за воду (стезаљке и завртњи за причвршћивање су приказани стрелицама)
14. Одспојите црева са цеви језгра грејача.

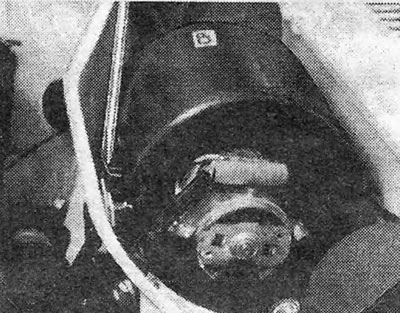

Слика 2.14. Уклањање стезаљки које држе поклопац преко мотора вентилатора
15. Зачепите отворене цеви како бисте спречили просипање расхладне течности приликом вађења језгра.

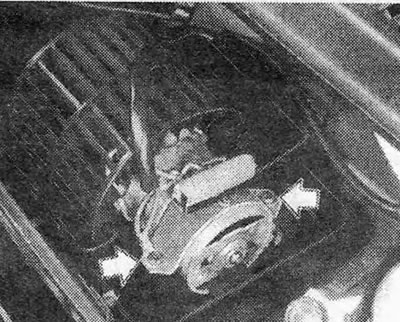

Слика 2.15. Вијци за монтажу мотора вентилатора (приказани стрелицама)
16. Одврните 2 завртња и уклоните централну конзолу.

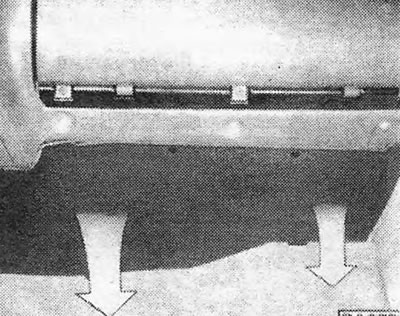

Слика 2.16. Уклањање доње десне плоче контролне табле (приказано стрелицама)
17. Уклоните доњи леви, а затим доњи десни панел контролне табле (видети поглавље 11).

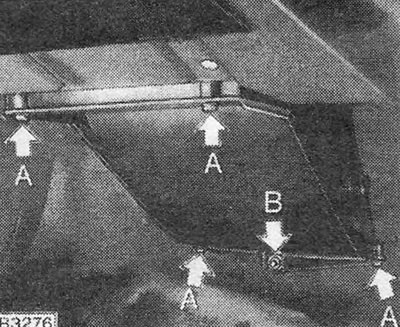

Слика 2.17. Причвршћивање кућишта грејача на комору за дистрибуцију ваздуха
18. Отпустите 4 стезаљке и уклоните поклопац на дну кућишта језгра грејача (погледајте фотографију).

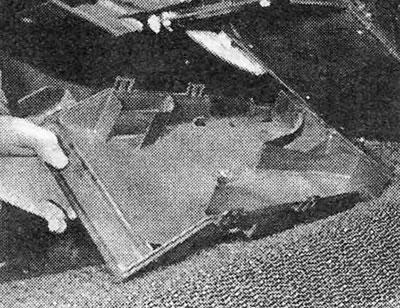

Фотографија 15.18. Поклопац мотора вентилатора грејача.

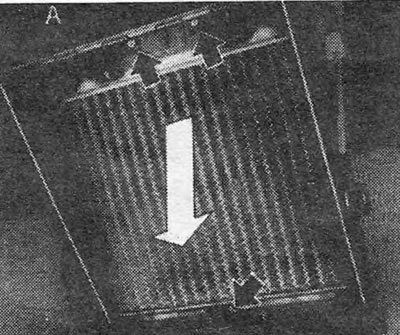

Слика 2.18. Видљиви вијци за монтажу језгра када је амортизер (А) у вертикалном положају
19. Уклоните 4 завртња и 1 навртку који причвршћују прирубнице коморе за дистрибуцију ваздуха заједно (видети слику 2.17).

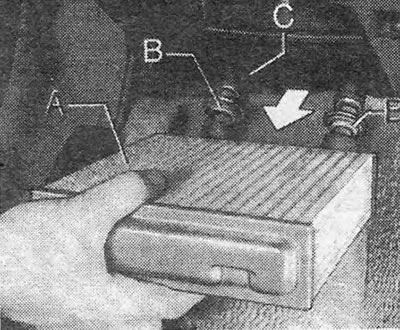

Слика 2.19. Уклањање језгра грејача: А. Сердцевина; Б. Гумена чаура; С. Партиција.
20. Одспојите шипку управљања заклопком система за мешање ваздуха.

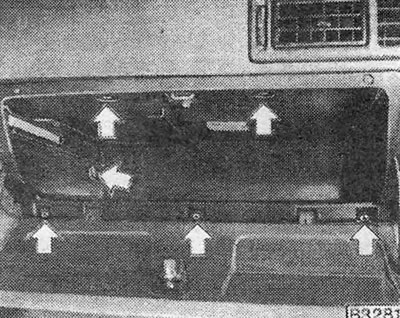

Слика 2.20. Вијци који причвршћују преграду за рукавице (приказани стрелицама)
21. Одспојите шипку на десној страни.

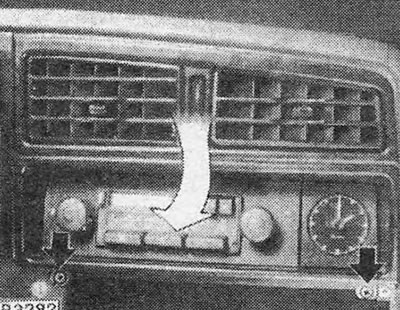

Слика 2.21. Уклањање кућишта централног отвора за свеж ваздух (шрафови за монтажу су приказани стрелицама)
22. Отпустите завртње који причвршћују језгро и извадите га из кућишта грејача. Да бисте приступили горњим завртњима, померите поклопац (А) у вертикални положај (видети слику 2.18). Док се језгро уклања, повуците цеви и њихове заптивне чауре кроз преграду (будите спремни на просипање расхладне течности).

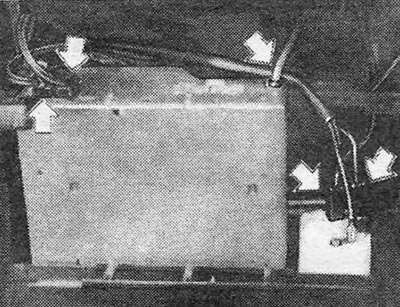

Слика 2.22. Електрични утикачи радија и сата (приказани стрелицама)
23. Ако је језгро зачепљено, требало би да покушате са повратним испирањем (као код радијатора - видети одељак 4). Ако ово не помогне, покушајте да додате средство за чишћење радијатора у воду (користите строго према упутствима произвођача).

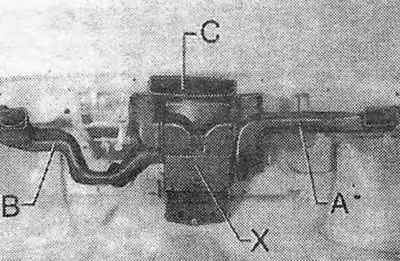

Слика 2.23. Кућиште дистрибутера ваздуха са вентилационим каналима: A. Бочни вентилациони канал грејача; Б. Бочни вентилациони канал грејача; C. Средишњи вентилациони отвор (за ветробранско стакло); X. Кућиште дистрибутера ваздуха.
24. Ако језгро цури, треба га поправити стручњак или заменити новим. Не покушавајте сами да га поправите.

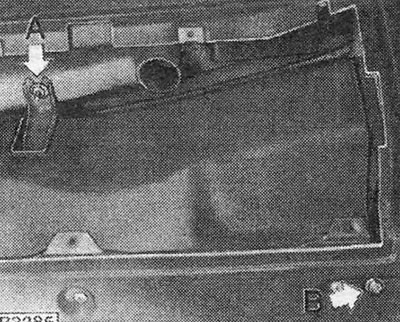

Слика 2.24. Вијци (А) и (Б) који причвршћују инструмент таблу
25. Језгро се инсталира обрнутим редоследом.

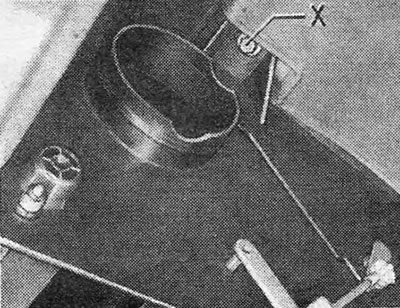

Слика 2.25. Један од завртњева (X) који причвршћују кућиште дистрибутера ваздуха за преграду
26. Напуните систем расхладном течношћу. Код мотора 1.3, испустите ваздух из система за хлађење (видети одељак 6).

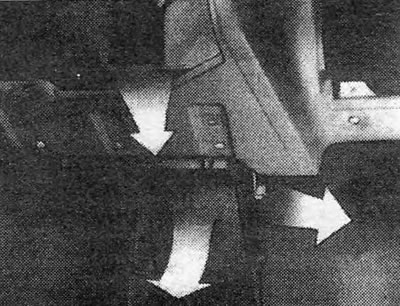

Слика 2.26. Уклањање кућишта дистрибутера ваздуха
Кућиште дистрибутера ваздуха
27. Уклоните језгро грејача (видети параграфе 13-22).

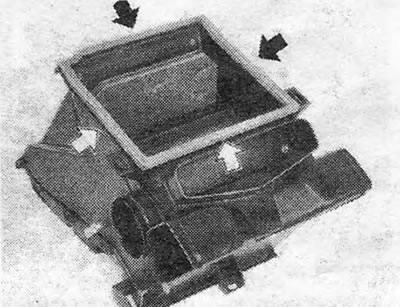

Слика 2.27. Заптивна трака прирубнице кућишта дистрибутера ваздуха (приказана стрелицама)
28. Одврните завртње и уклоните претинац за рукавице (видети слику 2.20).
29. Уклоните завртње који причвршћују плочу прекидача. Извуците панел, искључите утикаче из прекидача и уклоните панел.
30. Отпустите 2 завртња за монтажу и уклоните склоп полуге грејача.
31. Одврните 2 завртња који причвршћују кућиште централног отвора за довод свежег ваздуха, повуците кућиште надоле и скините га са контролне табле.
32. Искључите ожичење са радија и сата (ако постоји) (видети слику 2.22).
33. Одвојите вентилационе канале и црево са стране грејача од кућишта дистрибутера ваздуха (X) (видети слику 2.23).
35. Одвојите кућиште дистрибутера ваздуха на врху од преграде и на дну од панела инструмент табле (видети слику 2.25).
36. Уклоните кућиште дистрибутера ваздуха (видети слику 2.26).
37. Уградња кућишта дистрибутера ваздуха врши се обрнутим редоследом. Проверите стање заптивне траке од пене (видети слику 2.27) и повежите контролне шипке (видети параграф 6).
