Електрични систем (Opel Omega A)

Спољне лампе - демонтажа и уградња

Задња комбинована светла

1. На моделима лимузина, отворите поклопац пртљажника, а затим одвојите одговарајућу облогу пртљажника да бисте приступили склопу лампе. Притисните два језичка за причвршћивање на држачу лампе и уклоните држач из склопа лампе. Уклоните четири монтажна вијка и уклоните јединицу лампе из возила.

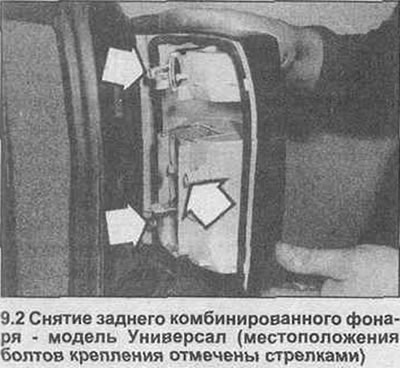

2. На моделима караван, из унутрашњости пртљажника окрените резу и отворите одговарајући оквир лампе. Притисните уређаје за закључавање и уклоните склоп држача лампе. Одврните три монтажна вијка и уклоните јединицу лампе из аутомобила (фотографија).



3. Инсталација је обрнути поступак уклањања.

Предња светла за маглу

4. Повуците ручну кочницу, затим подигните предњи део аутомобила и учврстите га на осовинским ослонцима.

5. Одспојите конектор ожичења са одговарајућег светла за маглу, затим олабавите и уклоните монтажне завртње и уклоните лампу са задње стране браника.

6. Инсталација је обрнути поступак уклањања.

Бочни репетитор паркинг светала

7. Где је потребно, олабавите завртње за монтажу блатобрана, затим олабавите и уклоните одговарајуће завртње за монтажу облоге лука предњих точкова. Откачите задњи део уметка да бисте приступили конектору за ожичење бочне лампе репетитора.

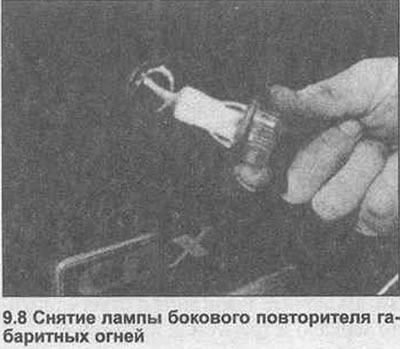

8. Одспојите конектор за ожичење, затим откопчајте резе за причвршћивање и уклоните лампу са крила (фотографија).



9. Инсталација се врши обрнутим редоследом.

Лампе - замена

Лампа за огледало са сувозачевим штитником од сунца

10. Спустите визир за сунце и помоћу малог равног одвијача пажљиво уклоните поклопац лампе. Уклоните лампу.

11. Инсталација је обрнути поступак уклањања.

Компоненте перача/брисача фарова - уклањање и уградња

Рука брисача ветробранског стакла

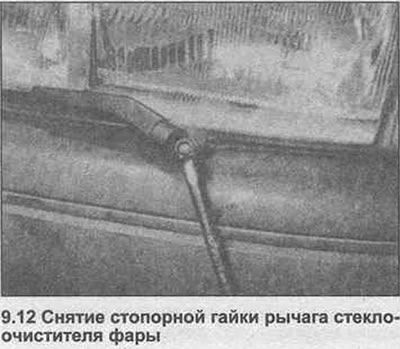

12. Подигните оквир вретена, затим олабавите и уклоните сигурносну матицу руке брисача (фотографија). Извадите полугу из жлебова вретена и уклоните је из возила.





13. Инсталација је обрнути поступак уклањања. Проверите да ли је метлица брисача правилно постављена у жлебове вретена и да ли је сигурносна матица добро затегнута.

Млаз за прање

14. Уклоните ручицу брисача као што је горе описано.

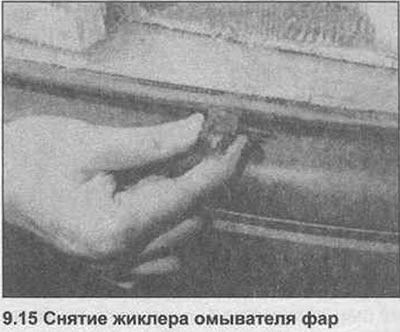

15. Извуците млазницу машине за прање и одвојите је од цеви за прање (фотографија). Вежите комад канапа за цев како бисте спречили да се ухвати иза браника.



16. Инсталација је обрнути поступак уклањања.

Мотор брисача ветробранског стакла

17. Мотор брисача ветробранског стакла се може уклонити и инсталирати као што је описано у Поглавље 32 одељка 12.

Пумпа за прање

18. Пумпа је идентична пумпи за прање ветробранског стакла и може се уклонити и инсталирати користећи информације дате у Одељак 12, Поглавље 33. Електромагнетни вентил



19. Одврните резервоар за прање ветробранског стакла са лука точкова и испразните садржај у одговарајућу посуду.

20. Одвојите конектор ожичења вентила, а затим уклоните вентил из резервоара.

21. Означите црева да бисте избегли забуну током уградње, затим их одвојите и уклоните вентил са возила.

22. Инсталација се врши обрнутим редоследом. Проверите да ли су црева за прање поново правилно спојена. На крају, напуните резервоар течношћу.

Релеј за прање/брисача фарова

23. Види. Одељак 12, Поглавље 16.

Компоненте система централног закључавања - уклањање и уградња

24. Одвојите негативни терминал батерије.

Мотор покретача браве врата - модели пре 1988

25. Уклоните унутрашњу облогу врата као што је описано у Одељак 11.

26. Уклоните пластични штитник дефлектора воде са оквира врата да бисте приступили погонској јединици.

27. Отпустите и уклоните монтажне завртње са шипке. Искључите електрични конектор и уклоните погонски мотор са врата.

28. Приликом инсталирања, поново повежите конектор ожичења са актуатором, а затим повежите актуатор са шипком. Уградите монтажне завртње склопа серво мотора, чврсто стегните прстом у овој фази. Подесите погонски мотор на следећи начин.

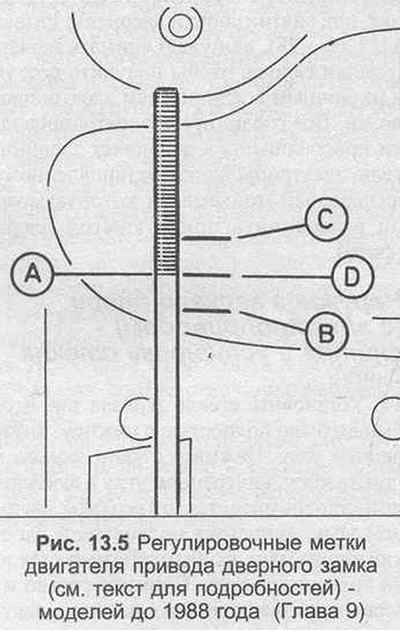

29. Коришћењем Сл. 13.5, направите ознаку "А" на шипки дугмета за закључавање врата. Гурните шипку у затворени положај и направите ознаку на оквиру врата "Б" супротно положају ознаке на шипки. Померите шипку у отворени положај и поново направите ознаку на оквиру врата "Ц" супротно положају ознаке на шипки. Трећа ознака "Д" на оквиру врата се прави стриктно између ознака "Б" и "Ц". Полако померите шипку из затвореног положаја у отворени положај, слушајући прекидач погонског мотора. Прекидач треба да ради, уз препознатљив звучни клик, када је шипка тачно на пола пута између затвореног и отвореног положаја - то јест, када се ознака "А" поравна са ознаком "Д". Подесите положај погонског мотора, а затим чврсто притегните монтажне завртње.





30. Ако је погонски мотор правилно подешен, поставите пластични водоодбојни штит у оквир врата и поставите облогу врата као што је описано у Одељак 11.

Мотор покретача браве врата - модели од 1988

31. На моделима из 1988. и каснијим, уклоните склоп браве како је описано у Одељак 11. Уклоните два завртња за причвршћивање погонског мотора, затим одвојите мотор и уклоните га из суспензије.

32. Приликом уградње, поново повежите ручицу за управљање мотором са шипком, затим поставите монтажне завртње, затегните их само прстима. Пре уградње склопа браве, подесите положај погонског мотора као што је описано у релевантном следећем параграфу.

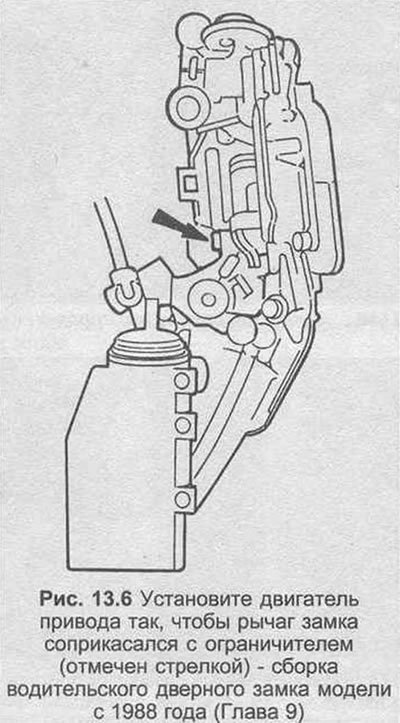

33. Притисните ручицу управљања погоном на вратима возача у затворени положај и подесите положај сервомотора тако да полуга за закључавање додирује граничник (погледајте слику 13.6). Причврстите погон у овом положају и чврсто притегните монтажне завртње.

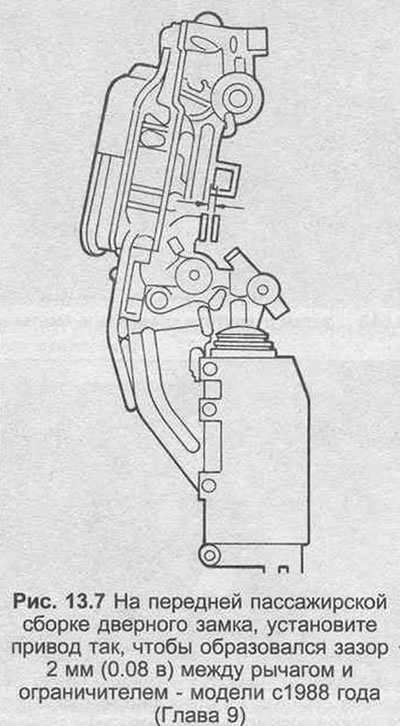

34. Притисните контролну ручицу у погонски мотор врата сувозача и подесите положај мотора тако да се формира размак од 2 мм између полуге за закључавање и граничника (види слику 13.7). Причврстите погонски мотор у овом положају и чврсто притегните монтажне завртње.

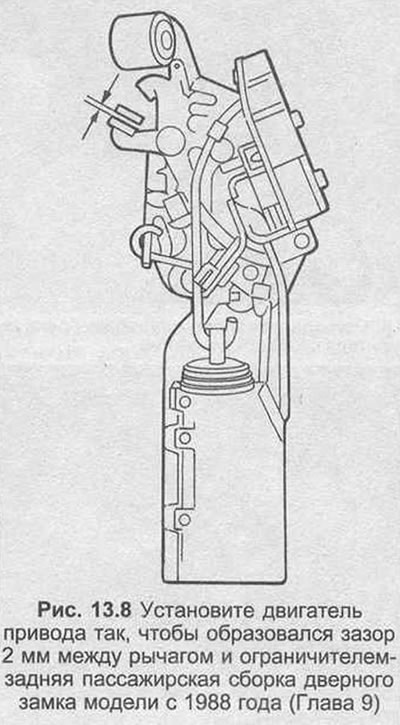

35. Задња сувозачка врата: притисните контролну ручицу у погонски мотор иу затвореном положају, подесите положај мотора на размак од 2 мм између браве и граничника (види слику 13.8). Причврстите погонски мотор у овом положају и чврсто притегните монтажне завртње.



36. Ако је погонски мотор правилно подешен, монтирајте склоп браве на врата као што је описано у Одељак 11.

Погонски мотор задњег поклопца / поклопца пртљажника

37. Отворите поклопац пртљажника или врата пртљажника, затим олабавите и уклоните два завртња за причвршћивање погонског мотора. Искључите погон са полуге мењача, затим одвојите конектор ожичења и уклоните погонски мотор.

38. Приликом инсталирања, повежите конектор за ожичење, а затим повежите ручицу управљања погоном на полугу преноса. Уградите завртње за монтажу погонског мотора и затегните их руком у овој фази. Подесите положај погонског мотора на следећи начин.

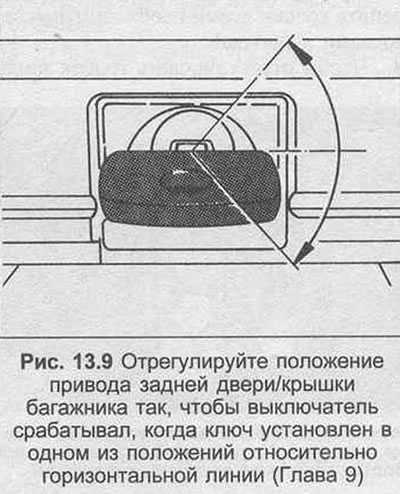

39. Убаците кључ у браву и поставите браву у хоризонтални положај. Полако окрените кључ горе и доле док слушате погонски мотор. Прекидач треба да ради са карактеристичним кликом када је кључ постављен на један од два положаја у односу на хоризонталну линију (види слику 13.9). Подесите положај погонског мотора на овај начин, а затим добро затегните монтажне завртње.

Погонски мотор поклопца резервоара за гориво

40. Из унутрашњости пртљажника, пажљиво уклоните задњу десну облогу све док се погонски мотор не открије.

41. Одспојите електрични конектор са задњег дела мотора, затим уклоните два монтажна завртња и уклоните мотор са возила.

42. Инсталација је обрнути поступак уклањања.

Састављање контролног прекидача

43. Склоп контролног прекидача се састоји од два микропрекидача монтирана на задњој страни цилиндра браве. Један прекидач је повезан са системом централног закључавања, други је повезан са системом електричних прозора.

44. Да бисте уклонили прекидач, прво уклоните облогу врата као што је описано у Одељак 11.

45. Повуците пластични штитник од воде да бисте приступили спољној кваки врата.

46. Одспојите ожичење са склопа микропрекидача на конектору. Откачите склоп прекидача са ручке и уклоните га са врата.



47. Инсталација је обрнути поступак уклањања.

Електронски контролни уређај

48. Електронска контролна јединица за централну браву се налази иза украсне плоче на страни возача (видети слику 12.6, "Б", одељак 12).

49. Да бисте уклонили јединицу, уклоните гумени поклопац и скините облогу са возачеве стране.

50. Одспојите конектор електричних инсталација, затим одврните два завртња за монтажу и уклоните контролну јединицу са возила.

51. Инсталација је обрнути поступак уклањања.

Компоненте рачунара на возилу - уклањање и инсталација

52. Одвојите негативни терминал батерије.

Он-боард компјутер

53. Уклоните инструмент таблу као што је описано у Одељак 12.

54. Извуците путни рачунар из панела и одспојите конектор за електрично ожичење.

55. Ако се инсталира нови путни рачунар, уклоните јединицу програмске меморије из оригиналне јединице и инсталирајте је у нови рачунар. Ако лампица на екрану вашег рачунара прегори, мораћете да однесете рачунар код продавца, јер је за замену лампе потребан посебан алат.

56. Инсталација је поступак обрнут од уклањања, уз напомену да не треба притискати предњи део рачунара како би се избегло оштећење индикатора.

Прекидач путног рачунара

57. Скините облогу централне конзоле и одвојите конектор ожичења прекидача путног рачунара. Ако се конектору прекидача не може приступити кроз отвор, уклоните завртње за монтажу централне конзоле и лагано подигните конзолу. Цм. Одељак 11 за даље информације.

58. Ако је конектор за ожичење прекидача искључен, притисните засуне прекидача и уклоните прекидач са украса.

59. Инсталација је обрнути поступак уклањања.

Сензор спољне температуре ваздуха

60. Сензор температуре спољашњег ваздуха је монтиран на предњем бранику. Да бисте уклонили сензор, откачите га са браника и одвојите конектор за ожичење.

61. Инсталација се врши обрнутим редоследом.

Компоненте регулатора брзине - уклањање и инсталација

62. Одвојите негативни терминал батерије.

Регулаторни блок

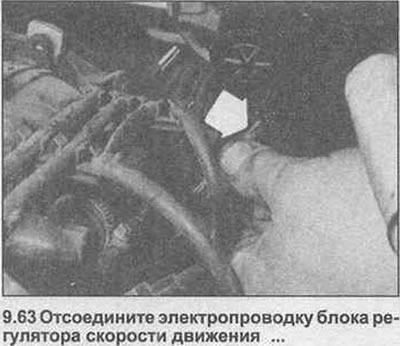

63. Регулаторна јединица је уграђена на преграду моторног простора. Да бисте уклонили јединицу, прво одспојите конектор за ожичење (фотографија).

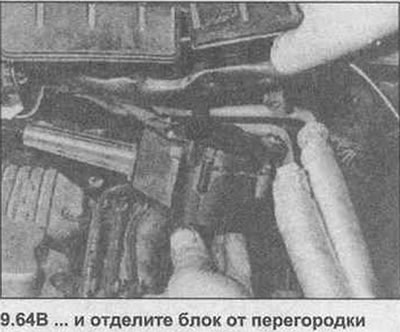

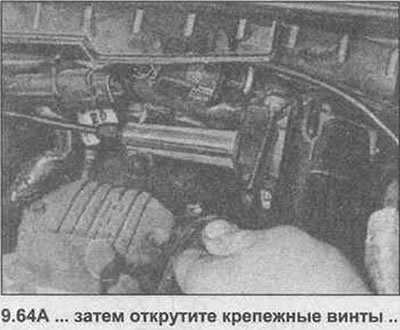

64. Одврните три монтажна завртња и одвојите јединицу регулатора од преграде (фотографија).

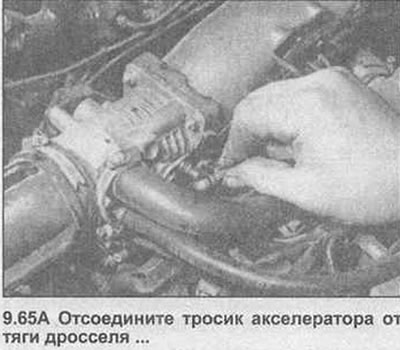

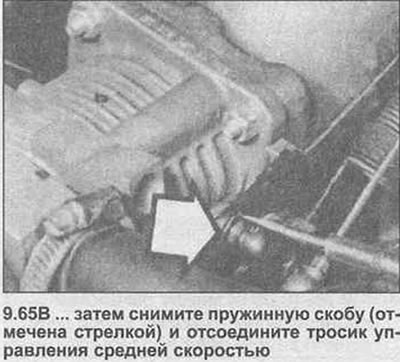

65. Одвојите малу опружну копчу и одвојите сферни сектор кабла гаса од шипке лептира за гас. Пажљиво извуците опружну копчу и одвојите кабл за контролу средње брзине од полуге за гас (фотографија). (Погледајте фотографију 9.73 како да отпустите кабл.).

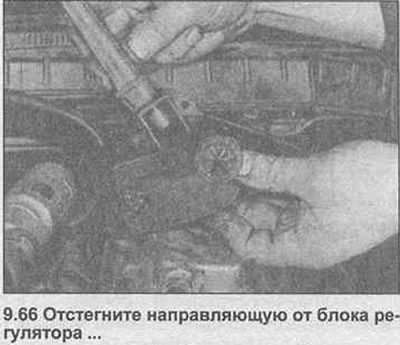

66. Заврните завртањ за подешавање до краја у вођицу, а затим одвојите вођицу од блока регулатора (фотографија).

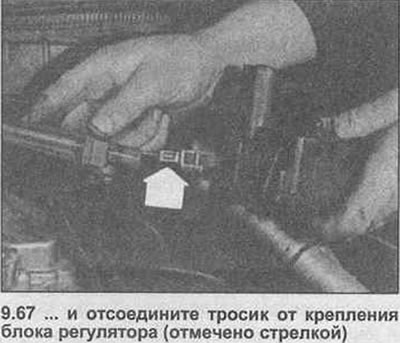

67. Извуците вођицу из блока регулатора и одвојите кабл за контролу средње брзине из блока регулатора (фотографија). Уклоните регулаторну јединицу из возила.



68. Приликом уградње, спојите спојницу кабла на блок регулатора. Ставите вођицу на место у блоку регулатора.

69. Инсталирајте сајлу средње брзине на полугу гаса и причврстите опругом. Поново повежите кабл гаса и причврстите га опругом.

70. Поставите монтажне завртње блока регулатора и добро их притегните. Поново повежите конектор за електрично ожичење.

71. Подесите сајлу гаса као што је описано у Одељак 3, затим подесите кабл за контролу средње брзине као што је описано у кораку 77.

Кабл за контролу брзине

72. Извршите радње описане горе у тачкама 63 до 67.

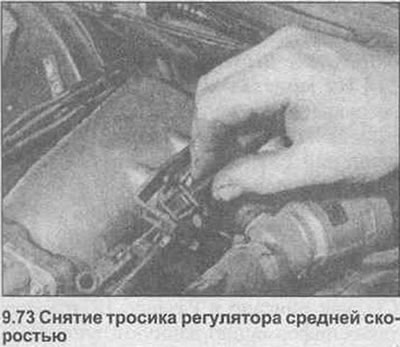

73. Отпустите причврсну копчу кућишта кабла са кућишта лептира за гас и уклоните кабл из моторног простора (фотографија).



74. Ако инсталирате нови кабл, одврните вођицу са монтажне навртке оригиналног кабла и заврните је до краја на матицу за монтажу новог кабла.

75. Приликом инсталирања, причврстите кућиште кабла на кућиште лептира за гас, а затим следите кораке у корацима од 68 до 70.

76. Подесите кабл гаса као што је описано у одељку 3, а затим подесите кабл за контролу брзине на следећи начин.

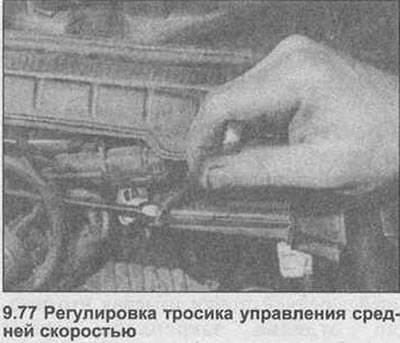

77. Затегните матицу за монтажу водича док се не елиминише прогиб кабла и шипка не почне да помера само гас (фотографија). Са овог положаја одврните причврсну матицу два пуна окрета уназад дуж вођице тако да се направи мали отвор у каблу.

Контролна јединица

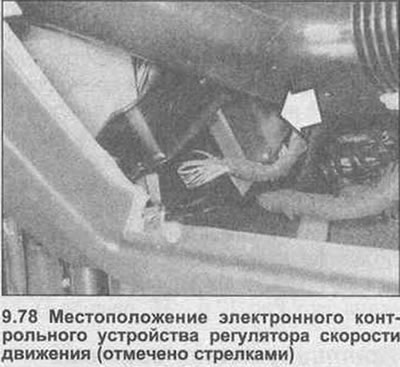

78. Контролна јединица се налази иза претинца за рукавице на крају панела (фотографија) - такође види. Цртање. 12.6, уметнути "Ц" у одељак 12.



79. Да бисте приступили јединици, отворите претинац за рукавице, затим олабавите и уклоните пет причврсних вијака претинца за рукавице. Уклоните претинац за рукавице са инструмент табле, одспојите конекторе ожичења са сијалице и пребаците их када постану доступни. Имајте на уму да ћете на моделима са клима уређајем такође морати да одвојите црево за хладни ваздух на задњем делу претинца за рукавице.

80. Одспојите конектор за електрично ожичење са контролне јединице, затим одврните монтажни завртањ и уклоните јединицу кроз претинац за рукавице.

81. Инсталација је обрнути поступак уклањања.

Контролни прекидачи

82. Прекидачи за управљање регулатора брзине кретања се налази на крају левог полуге монтажа прекидача комбинације стуба. Цм. Одељак 12 за демонтажу и уградњу делова.

Релеј регулатора брзине

83. Види. Одељак 12, Поглавље 16 (Слика 12.6).

Компоненте електричног прозора - уклањање и уградња

84. Одвојите негативни терминал батерије.

Склопови мотора и регулатора прозора

85. Види. Одељак 11, Поглавље 20 за улазна врата и Одељак 11, Поглавље 21 за задња врата.

Прекидачи централне контролне табле

86. Уклоните централну конзолу као што је описано у Одељак 11.

87. Притисните сигурносне копче и уклоните прекидач са конзоле.

88. Инсталација је обрнути поступак уклањања.

Прекидачи за задња врата

89. Пажљиво уклоните помоћу полуге прекидача из панела завршне врата и извуците прикључак електричне инсталације.

90. Инсталација је обрнути поступак уклањања.

Прекидач за контролу закључавања врата

91. Видети информације дате за систем централног закључавања у ставовима 43 до 47 овог поглавља.

Електрични прозори (1988 и новији модели) - Репрограмирање

92. На моделима из 1988. године, кад год се батерија искључи, или ако се уклони било која компонента електричног прозора, контролна јединица електричног подизача прозора мора се репрограмирати на следећи начин.

93. Затворите сва врата, а затим укључите контакт.

94. Затворите један од прозора притиском на одговарајући контролни прекидач док се прозор потпуно не затвори.

Са затвореним прозором, држите прекидач притиснутим најмање две секунде.

95. Поновите процедуру на преосталом прозору.

Електрично спољно огледало за врата - уклањање и уградња компоненти

Мотор за погон огледала

96. Уклоните стакло огледала као што је описано у Поглавље 8 из овог одељка.

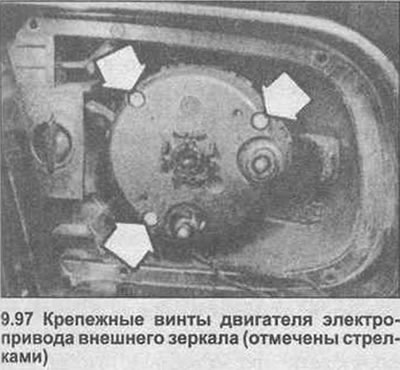

97. Уклоните три монтажна завртња, затим уклоните мотор из кућишта ретровизора, одспојите конектор ожичења када постане доступан (фотографија).



98. Инсталација је обрнути поступак уклањања.

Прекидач за контролу огледала

99. Уклоните облогу врата као што је описано у Одељак 11.

100. Притисните сигурносне копче и уклоните прекидач са панела врата.

101. Инсталација је обрнути поступак уклањања.

Релеј времена загревања огледала

102. На моделима пре 1989., релеј тајмера грејања огледала налази се иза сувозачке табле (видети сл. 12.6, уметнути "Ф" у одељак 12). Да бисте уклонили релеј, уклоните задњи гумени поклопац и уклоните облогу. Одвојите конектор за ожичење и извуците релеј из монтажне плоче.

103. На моделима из 1989. и каснијим, релеј тајмера за грејање огледала може да се комбинује са (или уместо) релеју тајмера за прање/брисање задњег стакла, који се налази на држачу релеја иза кутије са осигурачима. Цм. Одељак 12, Поглавље 16 за даље информације (и на сл. 12.6, "Х", релеј бр. 4).

Алармни систем против крађе - општи опис

104. Од 1990. године, алармни систем против крађе је уграђен као стандардна опрема на свим моделима лимузина и нуди се као додатна опрема на већини других модела. У време писања овог текста било је доступно врло мало информација у вези са алармним системом, тако да би све проблеме са системом требало да реши продавац.

105. и плејер и графички еквилајзер (где се користи) могу се уклонити коришћењем информација датих у Одељак 12, Поглавље 40. Пре искључивања, означите исправан положај свих конектора електричних инсталација.

Звучници - уклањање и монтажа

Звучници предњих врата

106. Види. Одељак 11, Поглавље 13. Звучници на контролној табли

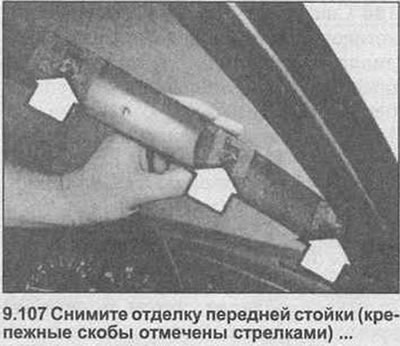

107. Пажљиво одвојите украсну плочу од одговарајућег А-стуба, имајући у виду да су облоге причвршћене са три причврсне копче (фотографија).

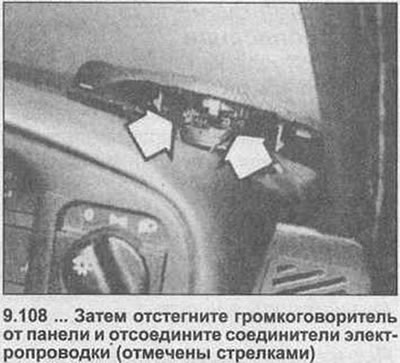

108. Уклоните звучник са инструмент табле помоћу полуге, одспојујући конекторе ожичења када постану доступни (фотографија).



109. Инсталација је обрнути поступак уклањања.

Задњи звучници - модели лимузина

110. Одврните поклопац звучника са задње плоче.

111. Уклоните четири завртња за монтажу звучника, затим подигните звучник и одвојите конекторе за ожичење.

112. Инсталација је обрнути поступак уклањања.

Задњи звучници - караван модели

113. Види. Одељак 11, Поглавље 10.

Појачало антене за ветробранско стакло - уклањање и уградња

114. На моделима са антеном која је уграђена у шофершајбну, у антенски кабл је укључено појачало за повећање сигнала. Појачало се може уклонити на следећи начин.

115. Уклоните десни предњи звучник са инструмент табле као што је горе описано.

116. Уклоните радио или грамофон CD, као што је описано у одељку 12, уз напомену и информације дате у параграфу 105.

117. Пратите ожичење радија/плејера CD назад до конектора за ожичење појачала, који је отприлике 60 мм од главног конектора. Искључите појачало.

118. Завежите крај кабла антене за радио са комадом канапа и одвојите горњи крај ожичења од ветробранског стакла.

119. Отпустите монтажни вијак, а затим уклоните појачало кроз отвор за звучник. Ако је крај кабла антене откривен, одвежите канап и оставите га иза панела; канап се може користити током инсталације да се кабл антене и конектор за ожичење појачала повуку на место кроз отвор за радио.

120. Инсталација је обрнути поступак уклањања.
