Карактеристике растављања 5-брзинског мењача (Opel Kadett E)

Након уклањања прекидача за вожњу уназад, поступите на следећи начин.

Скините поклопац задњег мењача.

Отпустите завртње који причвршћују међукућиште за кућиште мењача и уклоните међукућиште заједно са примарним и секундарним вратилима.

Уградите средњи картер на носач КМ 113 2 са уређајем КМ 552.

Отпустите монтажне завртње и помоћу полуге одвојите држач виљушке 5. степена преноса од средњег кућишта.

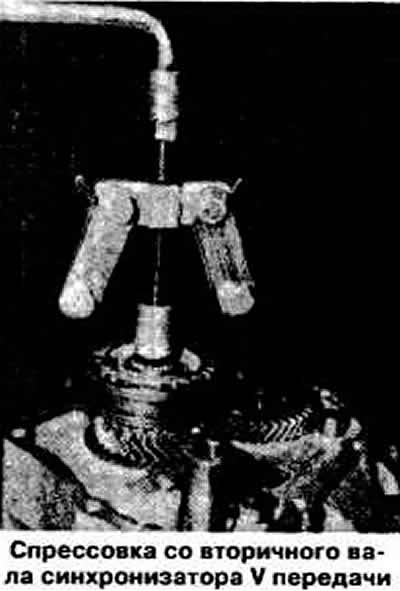

Укључите две брзине у исто време (нпр, III зупчаник и ход уназад), уклоните причврсни прстен постављен испред синхронизатора 5. степена преноса и уклоните синхронизатор 5. степена преноса са секундарног вратила помоћу извлакача КМ 161 А и кука КМ 161 2.



(Материјал је преузет из ресурса: www.OPELBOOK.ru)

Скините 5. зупчаник са секундарног вратила, раздвојени игличасти лежај лаганим отпуштањем, причврсни прстен потисних полупрстенова и потисних полупрстенова.

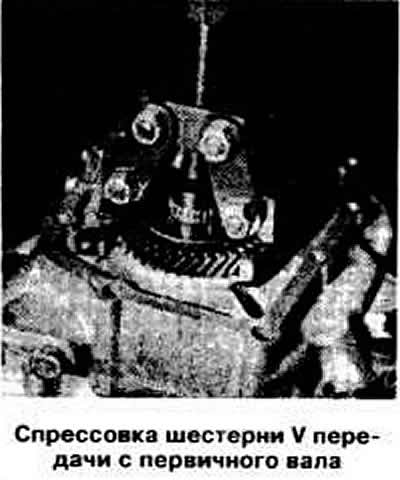

Уклоните причврсни прстен постављен испред зупчаника 5. зупчаника и помоћу извлакача КМ 553 уклоните зупчаник 5. зупчаника са улазног вратила.

Уклоните ослонац лежаја заједно са чепом са средњег кућишта. Ако је потребно заменити граничник, избијте осовину из носача.

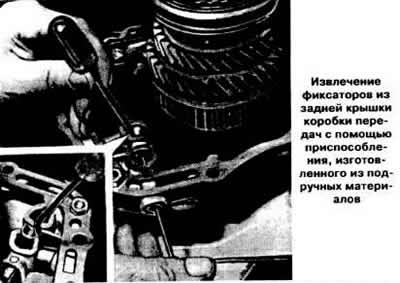

Користећи уређаје КМ 458, КМ 328 1 и КМ 328 5, извадити четири причврсна чепа и опруге за причвршћивање из међукартера.



Укључите у исто време II и В зупчаник, одврните завртње који причвршћују држач за причвршћивање.

Укључи III пренос и уклоните држач.

Уклоните шипку и виљушку мењача из средњег кућишта III-IV зупчаници, као и шипка и виљушка за укључивање степена преноса уназад.

Уклоните виљушку за укључивање 5. степена преноса.

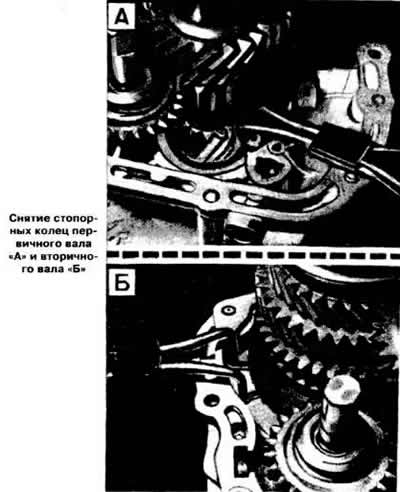

Уклоните причврсне прстенове са примарног и секундарног вратила. Уклоните секундарно и примарно вратило са средњим зупчаником за ход уназад, виљушком и и и II зупчаници, клизач за укључивање 5. степена преноса.

Иначе, растављање 5-брзинског мењача се врши на исти начин као и растављање 4-брзинског мењача.

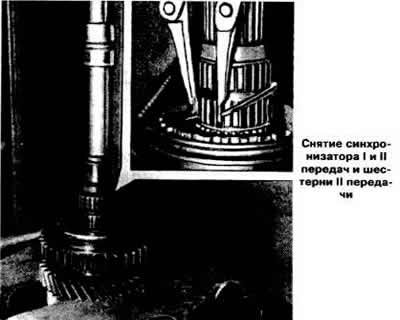

Упозорење. Глацине квачила синхронизатора I-II, III-IV зупчаници су фиксирани помоћу причврсног прстена и подлошке, сви игличасти лежајеви вратила су сплит типа. Испред гоњеног зупчаника 1. степена преноса постављен је потисни игличасти лежај.
