Карбуратор 1Б1 — опис дизајна (Opel Kadett D)

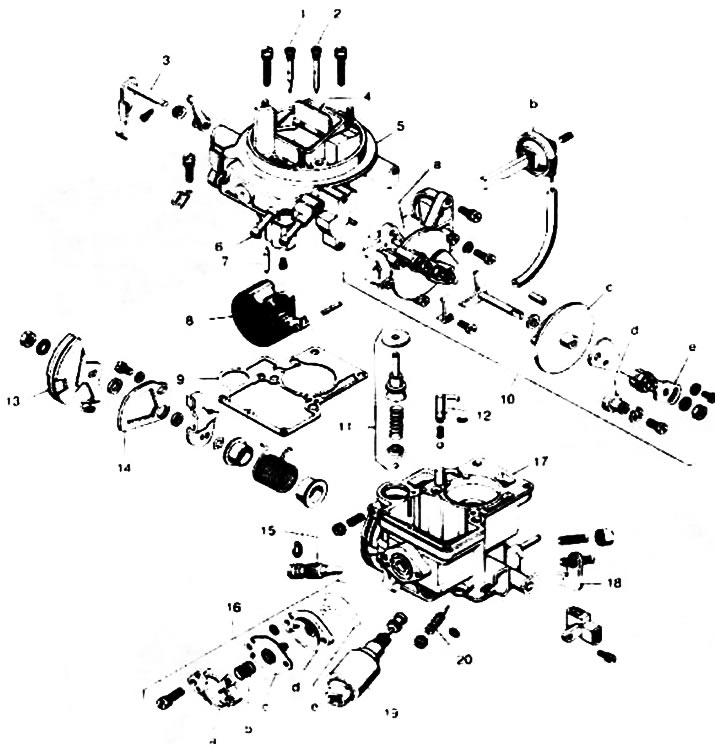

Карбуратор за силазни проток је направљен од алуминијума и садржи пловак и коморе за мешање у једном кућишту. Запорни вентил у празном ходу блокира улазак мешавине у празном ходу у комору за мешање након што се паљење искључи. Ако је вентил неисправан, мотор се неће покренути. Обогаћивач смеше се налази са стране током равномерног кретања. Закривљена подлошка, повезана полугом са вратилом гаса, покреће пумпу за гас. Након подешавања количине убризганог горива, закривљена подлошка се фиксира помоћу завртња за закључавање и чврсто пристаје уз поклопац пумпе. Поклопац карбуратора садржи млазнице и емулзионе цеви, пловак са игличастим вентилом, прикључну цев за довод горива, контролну полугу за акцелераторску пумпу, клапну за покретање ваздуха са ваљком, цев за подизање за обогаћивање смеше пуном снагом и излазну цев. У емулзионој цеви. На дну је главни млаз, на врху је комбиновани млаз ваздух-гориво за основну брзину у празном ходу и комбиновани млаз ваздух-гориво за додатну мешавину. Млаз за подешавање ваздуха са цевчицом за мешање се утискује у емулзиону цев одозго и налази се изнад главног млаза. Ручним управљањем сајлом за стартовање могуће је подесити клапну за покретање ваздуха, стартни ваљак и биметалну опругу, погонску полугу са системом полуга, вентил за гас, кроз закривљену подлошку, полугу празног хода, помоћу завртња за подешавање, у положај хладног старта преко ручице стартера. Након укључивања паљења, у првој фази хладног стартовања, као резултат окретања мотора стартером, испод вентила за гас, али на излазу смеше у празном ходу, обилазним отворима, а такође иу комори за мешање испод стартни вентил, формира се подручје ниског притиска. Вакум изазива прилив горива. Да би се избегло прекомерно обогаћивање, оса почетне клапне је померена од центра клапне на начин да низак притисак који делује у комори за мешање омогућава да се клапна, превазилазећи отпор биметалне опруге, лагано, стриктно отвара. регулисање количине ваздуха у смеши.
