3.1 Componentele ansamblului manetei selectoare: 1. Mâner pârghie; 2. Reținere; 3. Dispozitiv de control; 4. Activator de blocare a manetei selectorului magnetic; 5. Maneta pentru oprirea de urgenta a incuietorii; 6. ansamblu caroserie; 7. Ghidaj pârghie; 8. Crawler; 9. Capac
2. Deplasați maneta selectorului în poziție «R». Scoateți consola centrală (vezi capitolul 11).
3. Apăsați zăvorul (vezi rezista. ilustrare) și scoateți furtunul de alimentare cu aer pentru suflarea scaunelor pasagerilor din spate. Deconectați cablurile electrice de la conectorul de diagnosticare, scoateți cele 2 șuruburi și scoateți suportul de montare a conectorului.

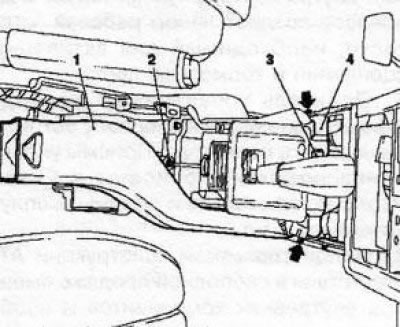

3.3 Eliberarea accesului la ansamblul manetei selectoare - săgețile indică șuruburile pentru fixarea suportului conectorului de diagnosticare: 1. Furtun de alimentare cu aer pentru suflarea scaunelor din spate; 2. Reținere; 3. Conector de diagnostic; 4. Paranteză
4. Deconectați trunchiul schimbătorului de viteze de la ansamblul manetei selectorului de viteze, pentru care mai întâi eliberați vârful cablului din zăvor (vezi ilustrația), apoi folosind o șurubelniță, trageți blocarea cablului și deconectați cablul.

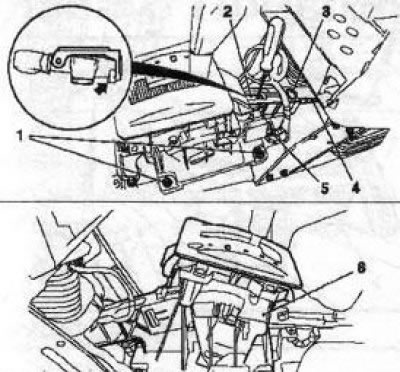

3.4 Scoaterea ansamblului (6) maneta selectorului: 1, 7. Șuruburi de fixare; 2. Încuietoare/vârf trunchi; 3. Reținere; 4. Cablu de antrenare; 5. Conector de cablare
5. Eliberați și deconectați conectorul (vezi ilustrația 3.4) cablajul electric, scoateți cele 4 șuruburi de montare și scoateți ansamblul manetei selectorului. Dacă este necesar, eliberați din cleme și scoateți dispozitivul de control.
6. Pentru a scoate cablul de antrenare, deconectați manșonul de ghidare a cablului de la peretele din spate al compartimentului motor, deconectați vârful cablului de la maneta senzorului de poziție a manetei selectorului, scoateți cablul din suport trăgând ușor ambreiajul înapoi (vezi secțiunea 2), și scoateți cablul.
7. Instalarea se face în ordine inversă. Nu uitați să sincronizați unitatea.
