Wycofanie
1. Otwórz pokrywę bagażnika i zdejmij tapicerkę pokrywy (patrz rozdział 12).
2. Odłącz złącza wiązki przewodów górnego poziomu świateł hamowania (centralny) i systemy pojedynczego zamka. Pamiętaj o wyłączeniu zapłonu i odłączeniu akumulatora (patrz rozdział 5).
3. Wypchnij gumową tuleję prowadzącą wiązki przewodów i pokrywy bagażnika i wyciągnij przewód.
4. Odłącz gazowane ograniczniki teleskopowe od pokrywy bagażnika, w tym celu lekko podnieś wspornik blokujący za pomocą śrubokręta i wyjmij bagażnik z górnego wspornika kulistego - do podparcia pokrywy potrzebna będzie pomoc asystenta.
5. W celu późniejszego montażu zakreśl markerem położenie zawiasów na pokrywie.
6. Wykręć 4 śruby mocujące (2 z każdej strony) (zobacz opór. ilustracja), a następnie z pomocą asystenta zdejmij pokrywę bagażnika i odłóż ją na bok.

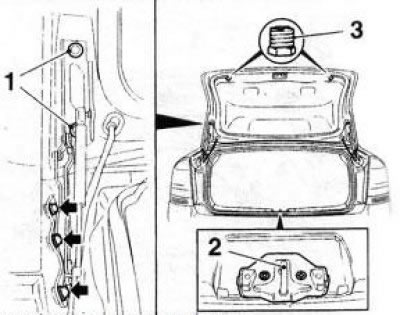

11.6 Punkty mocowania i regulacja pokrywy bagażnika, strzałki wskazują śruby mocujące zawiasy do nadwozia: 1. Śruby pokrywy; 2. Wspornik blokujący; 3. Bufory regulacyjne
Instalacja
7. Z pomocą osoby towarzyszącej zamontować osłonę, wyrównując listwy zawiasów z oznaczeniami wykonanymi podczas demontażu, a następnie dokręcić ręcznie śruby mocujące.
8. Zamknij pokrywę, dopasuj ją do otworu korpusu i wyreguluj szczeliny (patrz poniżej).
9. Po zakończeniu regulacji dokręcić śruby i zamocować górne końce ograniczników gazowych do pokrywy.
10. Wymień wszystkie usunięte komponenty.
Regulacja szczeliny pokrywy bagażnika
11. Zdejmij okładzinę dolnej krawędzi otworu bagażnika (patrz sekcja 48).
12. Wykręcić 2 śruby mocujące wspornik zamka (patrz ilustracja 11.6) na dolnej krawędzi otworu bagażnika i wyjmij wspornik, a następnie poluzuj śruby pokrywy.
13. Zamknij pokrywę bagażnika i sprawdź równomierność szczeliny między sąsiednimi elementami nadwozia (zobacz specyfikacje). Osłona jest wyregulowana prawidłowo, gdy w pozycji zamkniętej na całym obwodzie jest równomierna szczelina, a krawędzie osłony są zlicowane z otaczającymi powierzchniami ciała.
14. W razie potrzeby wyreguluj szczeliny, przesuwając pokrywę w odpowiednim kierunku.
15. Dokręć śruby pokrywy z wymaganą siłą (zobacz specyfikacje).
16. W razie potrzeby poluzuj śruby mocujące zawiasy do karoserii (patrz ilustracja 11.6) i przesuwając zawiasy względem korpusu, wyreguluj wysokość frontu (obok tylnej szyby) krawędzie pokrywy bagażnika.
17. Aby wyregulować głębokość osadzenia osłony w otworze bagażnika, odkręcanie / wkręcanie amortyzatorów regulacyjnych (patrz ilustracja 11.6), zainstaluj je tak, aby pokrywa w pozycji zamkniętej swobodnie opierała się o ograniczniki.
Uwaga: Dla ułatwienia regulacji należy nałożyć na amortyzatory masę o konsystencji pasty - po odcisku na masie stwierdzić, czy drzwi pasują prawidłowo.
18. Po zakończeniu regulacji nasmarować pastą mocującą wkręty mocujące zawiasy (np. Loctite 243) i dokręcić je wymaganym momentem obrotowym (zobacz specyfikacje).
19. Ponownie zamontuj wspornik blokady pokrywy bagażnika i ręcznie dokręć jego śruby mocujące. Ostrożnie zamknij pokrywę bagażnika: wspornik zamka przesunie się do żądanej pozycji. Otwórz pokrywę i dokręć śruby mocujące wspornik wymaganym momentem obrotowym.
20. Kilkakrotnie zamknij i otwórz pokrywę bagażnika i upewnij się, że jest prawidłowo wyregulowana i że zamek działa prawidłowo, w razie potrzeby powtórz regulację.
21. Wykonać nakładkę dolnej krawędzi otworu przestrzeni bagażowej.
