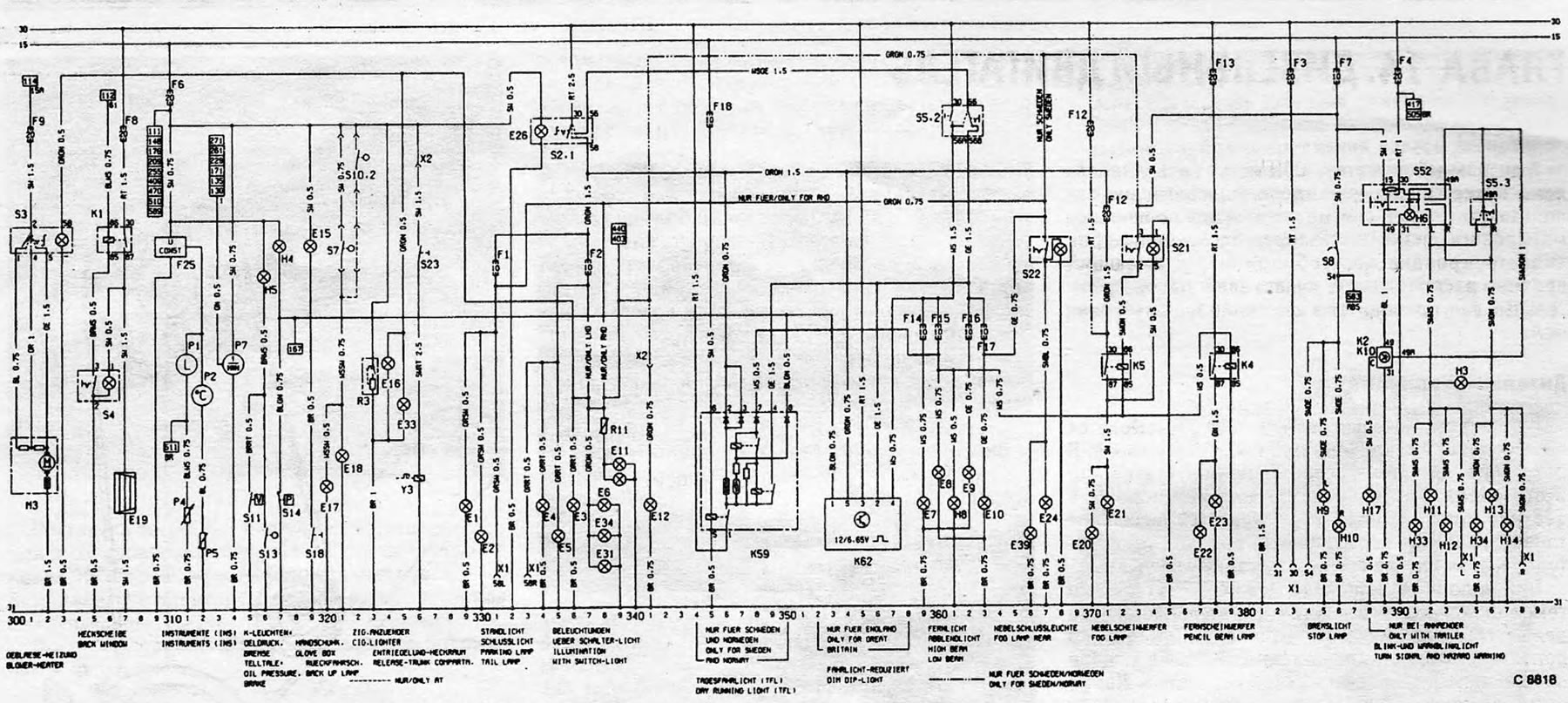

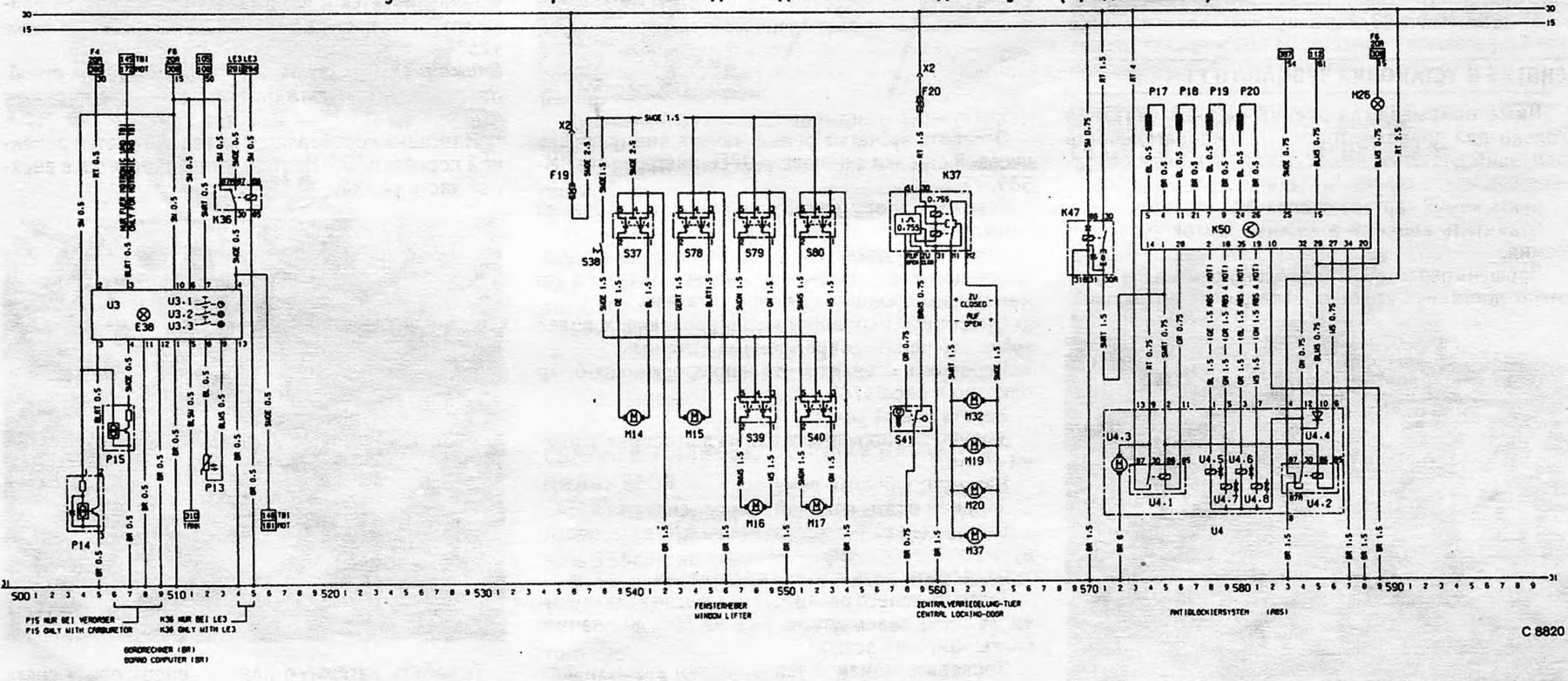

Rysunek 13.7. Schemat elektryczny dla modeli od 1988 roku (kontynuacja)
Otwórz duży obraz w nowej karcie →

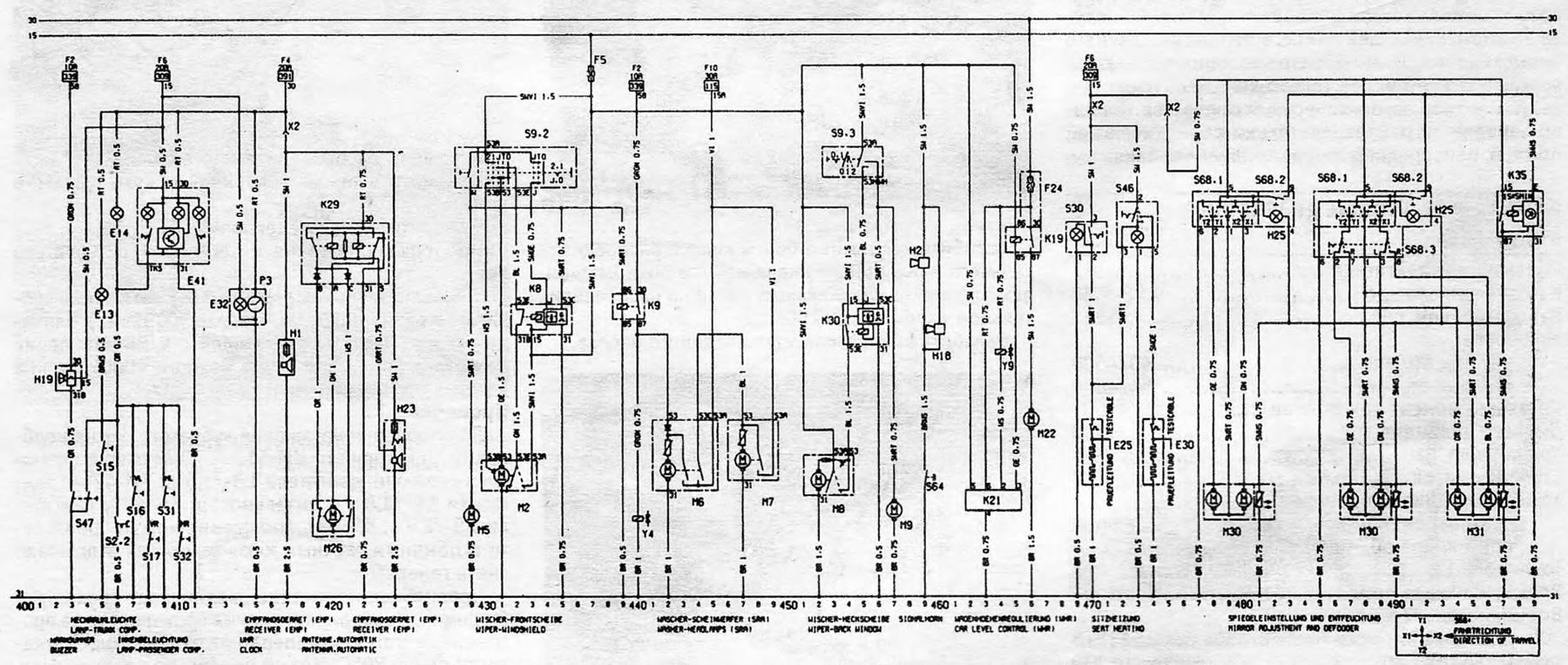

Rysunek 13.7. Schemat elektryczny dla modeli od 1988 roku (kontynuacja)
Otwórz duży obraz w nowej karcie →

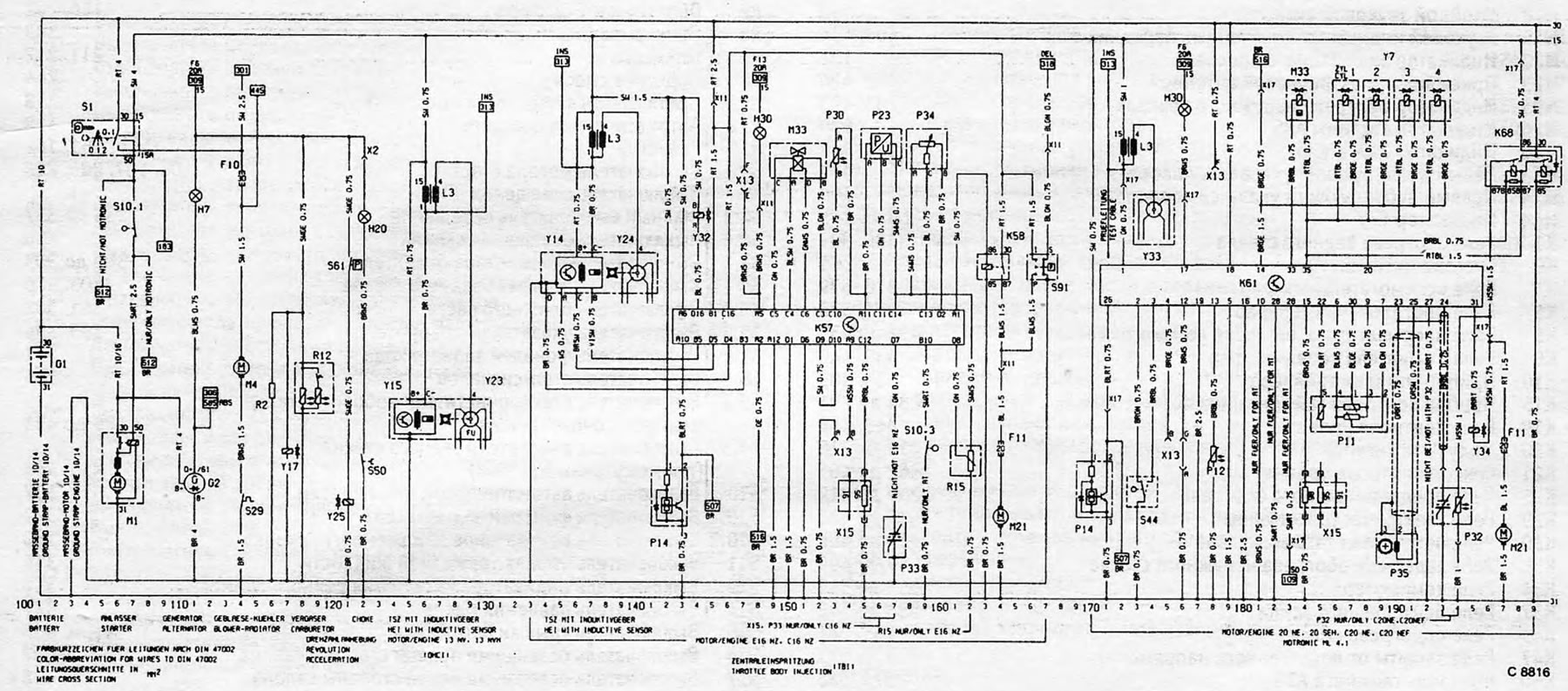

Rysunek 13.7. Schemat elektryczny dla modeli od 1988 roku (kontynuacja)
Otwórz duży obraz w nowej karcie →

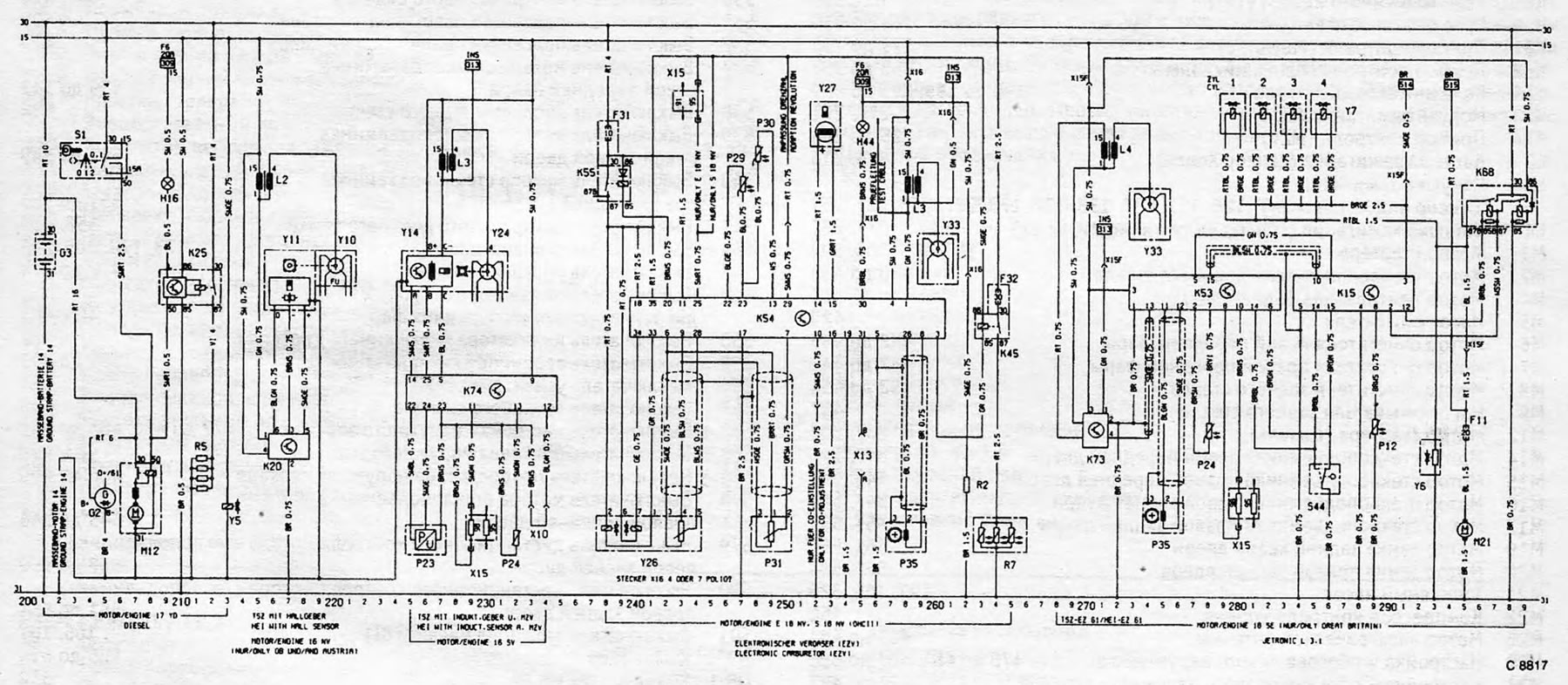

Rysunek 13.7. Schemat elektryczny dla modeli od 1988 roku (kontynuacja)
Legenda do rysunku 13.7
№ | Opis | Współrzędne na schemacie |
E1 | Lewe światło postojowe | 329 |
E2 | Lewe tylne światło | 330 |
EZ | Podświetlana tablica rejestracyjna | 336 |
E 4 | Prawe światło postojowe | 334 |
E5 | Prawe tylne światło | 335 |
E6 | Oświetlenie komory silnika | 337 |
E7 | Reflektor lewy – światła drogowe | 359 |
E8 | Reflektor prawy - światła drogowe | 360 |
E9 | Reflektor lewy - światła mijania | 362 |
E10 | Reflektor prawy - światła mijania | 363 |
E11 | Oświetlenie instrumentów | 338 |
E12 | Podświetlenie dźwigni zmiany biegów | 341 |
E13 | Światło bagażnika | 405 |
E14 | Oświetlenie wewnętrzne | 406 |
E15 | Podświetlany schowek na rękawiczki ("Pudełko na rękawiczki") | 319 |
E16 | Oświetlenie zapalniczki samochodowej | 324 |
E17 | Lewe światło cofania | 320 |
E18 | Prawe światło cofania | 321 |
E19 | Ogrzewana tylna szyba | 307 |
E20 | Lewe światło przeciwmgielne | 370 |
E21 | Prawe światło przeciwmgielne | 371 |
E22 | Lewy dodatkowy reflektor | 377 |
E23 | Prawy dodatkowy reflektor | 378 |
E24 | Lewe tylne światło przeciwmgielne | 367 |
E25 | Ogrzewanie lewego przedniego siedzenia | 470 |
E26 | Podświetlenie włącznika światła | 334 |
E30 | Ogrzewane przednie prawe siedzenie | 474 |
E31 | Podświetlenie panelu postaci | 337 |
E32 | Podświetlenie zegara | 414 |
EZZ | Światło popielniczki | 325 |
E34 | Lampki kontrolne nagrzewnicy | 337 |
E38 | Podświetlenie komputera | 508 |
E39 | Prawe tylne światło przeciwmgielne | 366 |
E41 | Oświetlenie wewnętrzne (opóźniony) | 409, 410 |
F1 do F18 | Bezpieczniki w skrzynce | |
F19 | Bezpiecznik (silniki podnośników szyb) | 536 |
F20 | Bezpiecznik (centralny zamek) | 559 |
F24 | Bezpiecznik (kontrola poziomu) | 466 |
F25 | Regulator napięcia | 310 |
F31 | Bezpiecznik (Gaźnik EZV) | 238 |
F32 | Bezpiecznik (ogrzewanie mieszaniny) | 264 |
G1 | Bateria | 101 |
G2 | Generator | 110, 111, 205 |
G3 | Bateria (Diesel) | 201 |
H1 | Radio | 417 |
H2 | Sygnał dźwiękowy | 459 |
H3 | Kierunkowskaz | 394 |
H4 | Wskaźnik ciśnienia oleju | 317 |
H5 | Wskaźnik hamulca ręcznego/płynu hamulcowego | 316 |
H6 | Wskaźnik systemu ostrzegania o zagrożeniach | 390 |
H7 | Brak wskaźnika naładowania | 111 |
H8 | Wskaźnik świateł drogowych | 361 |
H9 | Lewe światło stopu | 385 |
H10 | Prawe światło stopu | 386 |
H11 | Lewy przedni kierunkowskaz | 392 |
H12 | Lewy tylny kierunkowskaz | 393 |
H13 | Prawy przedni kierunkowskaz | 396 |
H14 | Prawy tylny kierunkowskaz | 397 |
H16 | Wskaźnik rozgrzania | 209 |
H17 | Wskaźnik kierunkowskazów przyczepy | 388 |
H18 | Podwójny sygnał | 460 |
H19 | Wskaźnik dźwiękowy włączonych reflektorów | 403, 404 |
H20 | Wskaźnik przepustnicy | 122 |
H23 | Odbiornik z anteną elektryczną | 423, 424 |
H25 | Wskaźnik podgrzewanego lusterka zewnętrznego | 483, 493 |
H26 | Wskaźnik układu ABS | 589 |
H30 | Wskaźnik silnika | 148, 176 |
NZZ | Lewy kierunkowskaz zapasowy | 391 |
H34 | Prawy kierunkowskaz zapasowy | 395 |
H44 | Wskaźnik EZV | 255 |
K1 | Przekaźnik podgrzewanej szyby tylnej | 306, 307 |
K2 | System Flashowania | 389 |
K4 | Pomocniczy przekaźnik reflektorów | 378, 379 |
K5 | Przekaźnik świateł przeciwmgielnych | 371, 372 |
K8 | Przekaźnik przerywający wycieraczkę szyby przedniej | 432 do 435 |
K9 | Przekaźnik spryskiwaczy reflektorów | 439, 440 |
K10 | Urządzenie sygnalizujące przyczepę | 388, 389 |
K15 | Urządzenie sterujące czasem wtrysku paliwa | 284 do 291 |
K19 | Przekaźnik kontroli poziomu | 465, 466 |
K20 | Moduł zapłonowy | 216 do 218 |
K21 | Czujnik kontroli poziomu | 462 do 465 |
K25 | Przekaźnik rozgrzania | 209 do 212 |
K29 | Elektryczny przekaźnik antenowy | 419 do 423 |
K30 | Przekaźnik wycieraczki tylnej szyby | 454 do 456 |
K35 | Przekaźnik opóźnienia ogrzewania okna zewnętrznego | 497U 499 |
K36 | Przekaźnik komputerowy | 513 do 515 |
K37 | Przekaźnik centralnego zamka | 558 do 562 |
K45 | Przekaźnik ogrzewania mieszanki | 263, 264 |
K47 | Przekaźnik zabezpieczający przed przepięciem | 570, 571 |
K50 | Sterowanie czasem ABS | 574, 588 |
K53 | Kontrola czasu (EV 61) v 273 do 282 | |
K54 | Urządzenie sterujące gaźnikiem (EZV) | 240 do 260 |
K55 | Przekaźnik gaźnika (EZV) | 238, 239 |
K57 | Urządzenie sterujące (TBI) | 143 do 161 |
K58 | Przekaźnik pompy paliwa (TBI) | 163, 164 |
K59 | Przekaźnik jazdy dziennej | 344 do 350 |
K61 | Urządzenie sterujące (Motronic) | 171 do 195 |
K62 | Urządzenie sterujące (Światła mijania/drogowe) | 353 do 357 |
K68 | Przekaźnik wtryskiwacza paliwa | 196 do 199, 295 do 299 |
K73 | Moduł zapłonowy (EZ 61) | 270, 271 |
K74 | Urządzenie sterujące (MZV) | 225 do 234 |
L2 | Cewka zapłonowa (Czujnik Halla) | 215, 216 |
L3 | Cewka zapłonowa (Czujnik indukcyjności) | 126,127, 137,138, 172, 173, 227, 228, 258, 259 |
L4 | Cewka zapłonowa (czujnik indukcyjny, EZ61) | 271, 272 |
M1 | Rozrusznik | 106,107, 300, 302 |
M2 | Silnik wycieraczek | 430 do 433 |
M4 | Silnik wentylatora chłodnicy | 114 |
M5 | Pompa spryskiwacza | 429 |
M6 | Silnik czyszczenia lewego reflektora | 442 do 445 |
M7 | Silnik czyszczenia prawego reflektora | 447 do 449 |
M8 | Silnik wycieraczki TYLNEJ szyby | 452 do 454 |
M9 | Pompka spryskiwacza tylnej szyby | 457 |
M12 | Rozrusznik (Diesel) | 207, 208 |
M14 | Silnik szyby lewych przednich drzwi | 539, 541 |
M15 | Silnik szyby prawych przednich drzwi | 543, 545 |
M16 | Silnik szyby tylnych lewych drzwi | 547, 549 |
M17 | Silnik szyby prawych tylnych drzwi | 551, 553 |
M19 | Silnik zamka tylnych lewych drzwi | 561, 564 |
M20 | Silnik zamka prawych tylnych drzwi | 561, 564 |
M21 | Pompa paliwowa | 197, 164, 325 |
M22 | Sprężarka z kontrolą poziomu | 466 |
M26 | Elektryczny silnik antenowy | 419 do 421 |
MZ0 | Ustawianie i podgrzewanie lewego lusterka zewnętrznego | 478 do 481, 487 do 490 |
M31 | Regulacja i ogrzewanie prawego lusterka zewnętrznego | 494 do 497 |
M32 | Silnik zamka przednich drzwi | 561, 564 |
MZZ | Urządzenie sterujące prędkością biegu jałowego | 183,184,149 do 152 |
M37 | Silnik zamka tylnych drzwi/pokrywy bagażnika | 561, 564 |
P1 | Czujnik poziomu paliwa | 311 |
P2 | czujnik temperatury | 312 |
RZ | Oglądać | 415 |
P4 | Czujnik poziomu paliwa | 311 |
P5 | Czujnik temperatury | 312 |
P7 | Tachometr | 314 |
P11 | Miernik przepływu powietrza | 185 do 189 |
P12 | Czujnik temperatury chłodzenia | 178, 289 |
P13 | Czujnik temperatury zewnętrznej | 512, 513 |
P14 | Czujnik odległości | 142,143,170,171, 504, 505 |
P15 | Przepływomierz paliwa | 506, 507 |
P17 | Czujnik lewego przedniego koła (ABS) | 574, 575 |
P18 | Czujnik prawego przedniego koła (ABS) | 576, 577 |
P19 | Czujnik lewego tylnego koła (ABS) | 578, 579 |
P20 | Czujnik prawego tylnego koła (ABS) | 580, 581 |
P23 | Czujnik podciśnienia na wlocie rurociągu | 155 do 157, 225 do 227 |
P24 | Czujnik temperatury chłodzenia (EV 61) | 277, 278, 231, 232 |
P29 | Czujnik temperatury na wlocie | 247 |
P30 | Czujnik temperatury chłodzenia | 153, 248 |
P31 | Główny potencjometr przepustnicy | 248, 250 |
P32 | Sonda lambda ogrzewania | 193, 194 |
RZZ | Sonda lambda | 157 |
P34 | Czujnik położenia przepustnicy | 158 do 160 |
P35 | Czujnik indukcyjności wału korbowego | 189 do 191, 274 do 276, 257 do 259 |
