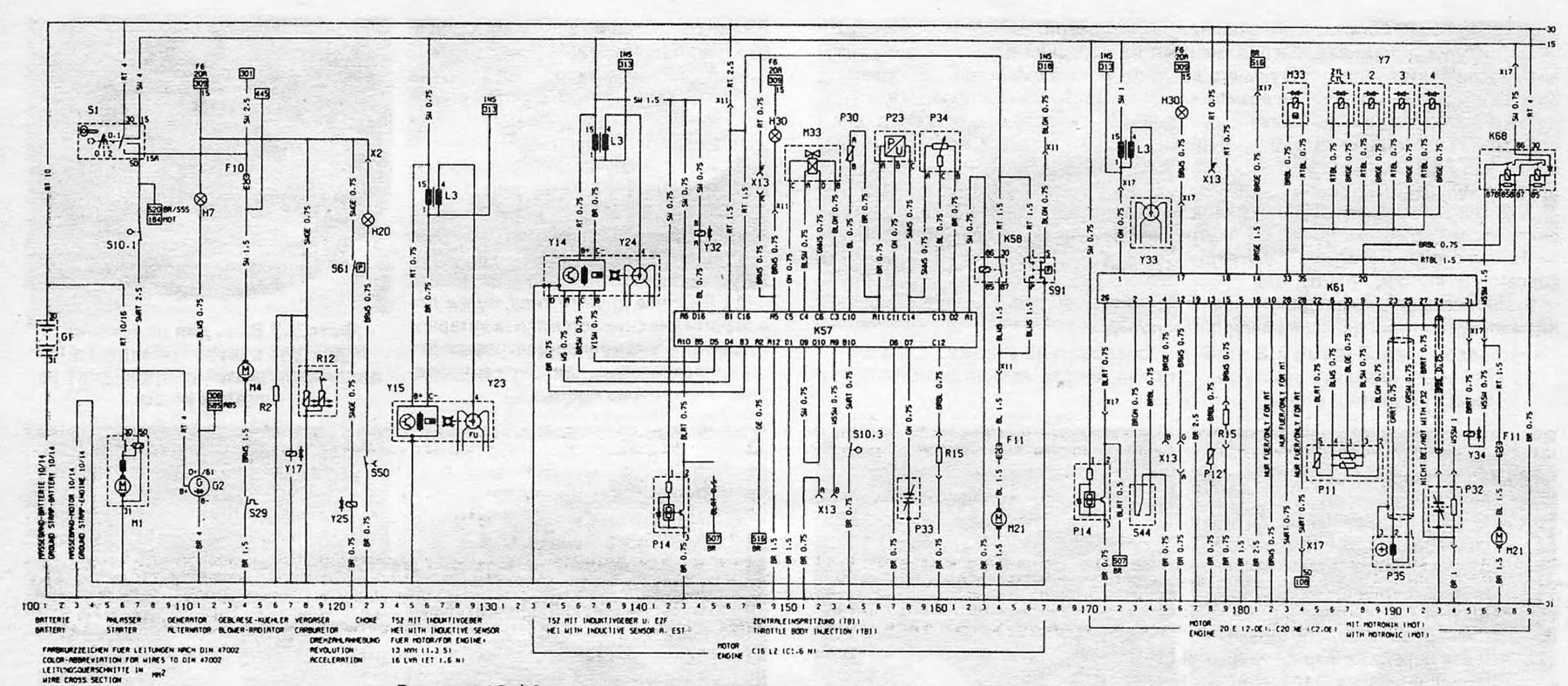

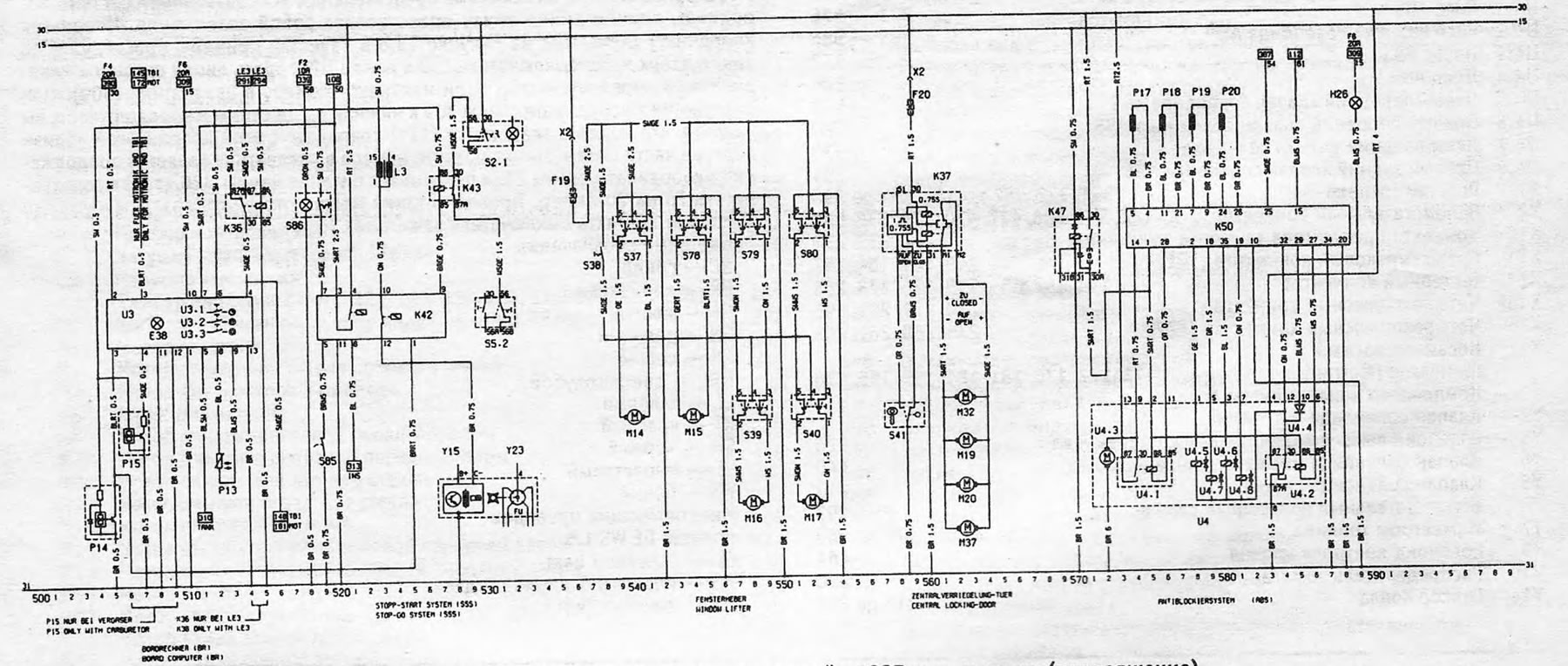

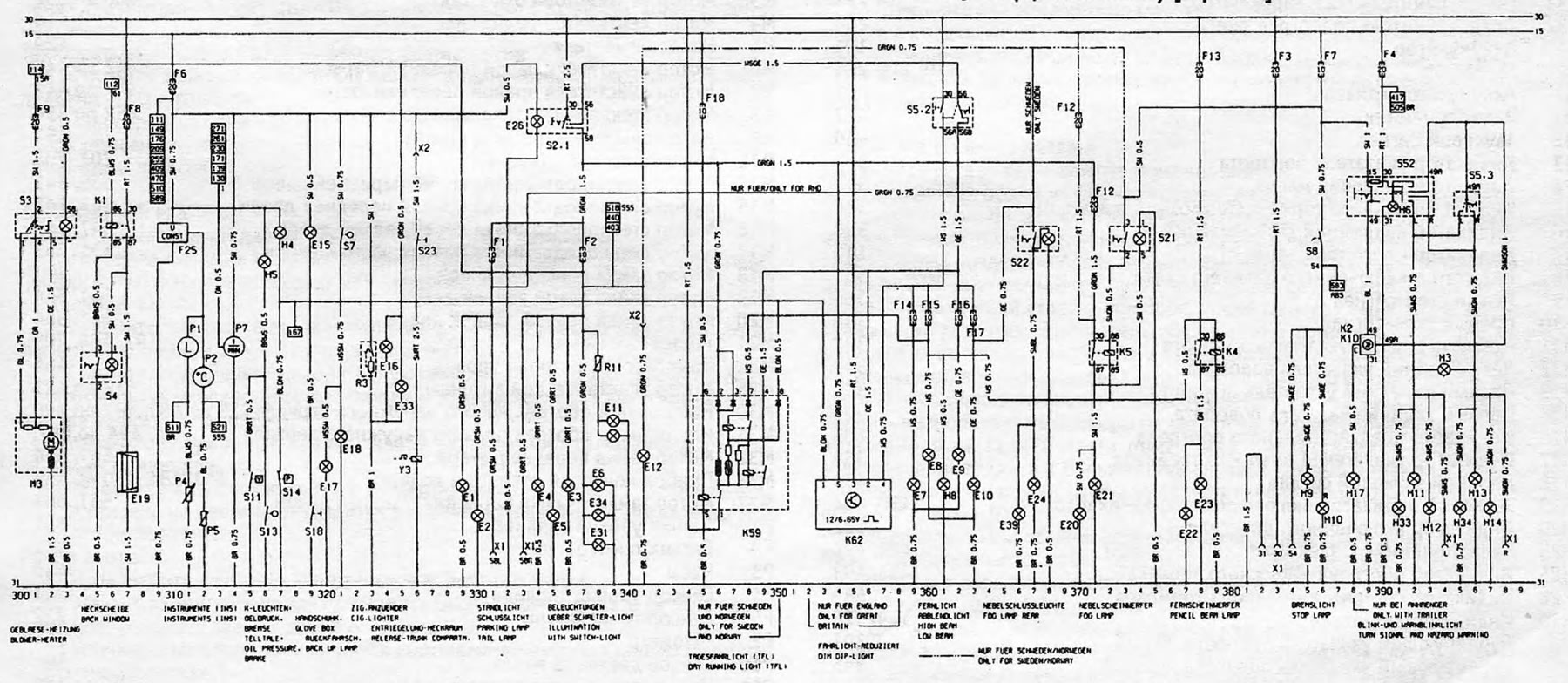

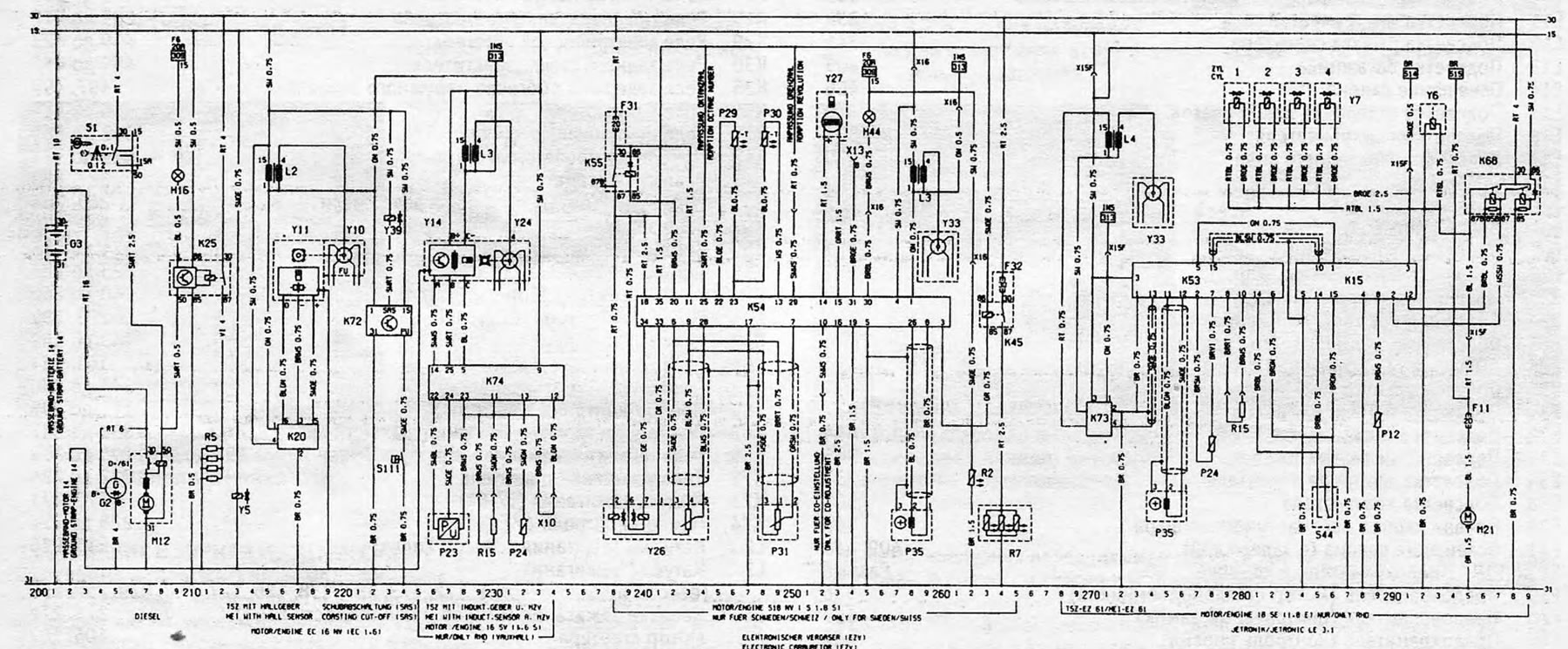

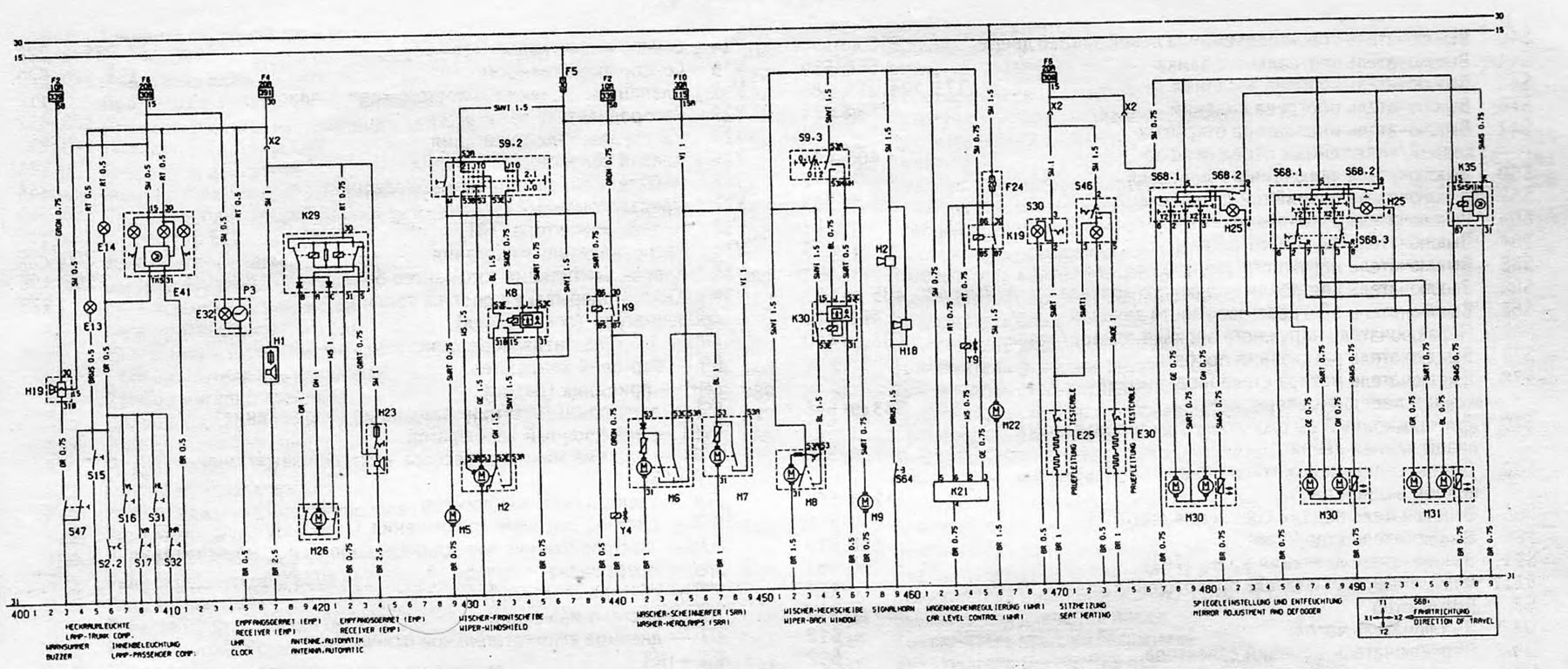

Schemat elektryczny dla modeli z 1987 roku (Opel Ascona C)

Legenda do rysunku 13.6

№	Opis	Współrzędne na diagramie
E1	Lewe światło postojowe	329
E2	Lewe tylne światło	330
EZ	Oświetlenie tablicy rejestracyjnej	336
E4	Prawe światło postojowe	334
E5	Prawe tylne światło	335
E6	Oświetlenie komory silnika	337
E7	Lewy przedni reflektor - światło drogowe	359
E8	Prawy przedni reflektor - światło drogowe	360
E9	Lewy przedni reflektor - światło mijania	362
E10	Prawy przedni reflektor - światło mijania	363
E11	Oświetlenie instrumentów	338
E12	Podświetlenie dźwigni selektora	341
E13	Światło bagażnika	405
E14	Oświetlenie wewnętrzne	406
E15	Oświetlenie schowka na rękawiczki	319
E16	Oświetlenie zapalniczki samochodowej	324
E17	Lewe światło cofania	320
E18	Prawe światło cofania	321
E19	Ogrzewanie tylnej szyby	307
E20	Lewe światło przeciwmgielne	370
E21	Prawe światło przeciwmgielne	371
E22	Lewy reflektor pomocniczy	377
E23	Prawy dodatkowy reflektor	378
E24	Lewe tylne światło przeciwmgielne	367
E25	Ogrzewanie lewego przedniego siedzenia	470
E26	Wyłącznik światła	334
E30	Podgrzewany prawy przedni fotel	474
E31	Podświetlenie panelu symboli	337
E32	Podświetlenie zegara	414
EZZ	Oświetlenie popielniczki	325
E34	Podświetlenie sterowania ogrzewaniem	337
E38	Podświetlenie komputera	508
E39	Prawe tylne światło przeciwmgielne	366
E41	Oświetlenie wewnętrzne (z opóźnieniem)	409, 410
F1 do F18	Bezpieczniki w skrzynce	Różny
F19	Bezpiecznik (silnik podnośnika szyby)	536
F20	Bezpiecznik (centralny zamek)	559
F24	Bezpiecznik (kontrola poziomu)	466
F25	Stabilizator napięcia	310
F31	Bezpiecznik (Gaźnik EZV)	238
F32	Bezpiecznik (podgrzewanie mieszanki)	264
G1	Bateria	101
G2	Generator	110, 111, 205
G3	Akumulator (diesel)	201
H1	Radio	417
H2	Sygnał dźwiękowy	459
Nowa Zelandia	Wskaźnik kierunku	394
H4	Wskaźnik ciśnienia oleju	317
H5	Wskaźnik hamulca ręcznego/płynu hamulcowego	316
H6	Kontrolka świateł awaryjnych	390
H7	Wskaźnik braku ładowania	111
H8	Wskaźnik świateł drogowych	361
H9	Lewe światło stopu	385
H10	Prawe światło stopu	386
H11	Lewy przedni kierunkowskaz	392
H12	Lewy tylny kierunkowskaz	393
H13	Prawy przedni kierunkowskaz	396
H14	Prawy tylny kierunkowskaz	397
H16	Wskaźnik podgrzewania wstępnego	209
H17	Wskaźnik kierunku jazdy przyczepy	388
H18	Podwójny sygnał dźwiękowy	460
H19	Dźwiękowy wskaźnik włączonych reflektorów	430, 404
H20	Wskaźnik włączenia przepustnicy	122
H23	Odbiornik radiowy z anteną elektryczną	423, 424
H25	Wskaźnik ogrzewania lusterka zewnętrznego	483, 493
H26	Wskaźnik układu zapobiegającego blokowaniu kół	589
H30	Wskaźnik silnika	149, 176
NZZ	Podwójny kierunkowskaz, lewy	391
H34	Podwójny kierunkowskaz, prawy	395
H44	Wskaźnik EZV	255
K1	Przekaźnik ogrzewania tylnej szyby	306, 307
K2	Urządzenie flashujące	389
K4	Przekaźnik reflektora pomocniczego	378, 379
K5	Przekaźnik świateł przeciwmgielnych	371, 372
K8	Przekaźnik trybu pośredniego wycieraczek szyby przedniej	432 do 435
K9	Przekaźnik spryskiwaczy reflektorów	439, 440
K10	Migacz przyczepy	388, 389
K15	Sterowanie czasem wtrysku paliwa	284 do 291
K19	Przekaźnik kontroli poziomu	465, 466
K20	Moduł zapłonu	216 do 218
K21	Czujnik kontroli poziomu	462 do 465
K25	Przekaźnik podgrzewania wstępnego	209 do 212
K29	Przekaźnik anteny elektrycznej	419 do 423
K30	Przekaźnik wycieraczki tylnej	454 do 456
K35	Przekaźnik opóźniający ogrzewanie lusterka zewnętrznego	497, 499
K36	Przekaźnik komputerowy	513, 515
K37	Przekaźnik zamka centralnego	558 do 562
K42	Urządzenie sterujące Stop/Start	519 do 527
K43	Przekaźnik Stop/Start	527, 528
K45	Przekaźnik podgrzewania mieszanki	263, 264
K47	Przekaźnik zabezpieczający przed przepięciem	570, 571
K50	Kontrola czasu ABS	574 do 588
K53	Kontrola czasu (EV 61)	273 do 282
K54	Zawór zwrotny gaźnika (EZV)	240 do 260
K55	Przekaźnik gaźnika (EZV)	238, 239
K57	Przyrząd testowy (TBI)	143 do 162
K58	Przekaźnik pompy paliwa (TBI)	163, 164
K59	Przekaźnik świateł do jazdy dziennej	344 do 350
K61	Urządzenie sterujące 9Motronic)	171 do 195
K62	Urządzenie sterujące - światła mijania/drogowe	353 do 357
K68	Przekaźnik wtryskiwacza paliwa	196 do 199, 295 do 299
K72	Przekaźnik przyspieszenia silnika	222 do 224
K73	Moduł zapłonu (EZ 61)	270, 271
K74	Urządzenie sterujące (MZV)	226 do 234
L2	Cewka zapłonowa (czujnik Halla)	215, 216
L3	Cewka zapłonowa (czujnik indukcyjności)	172,173,137,138,126,127, 228, 229, 258, 259
L4	Cewka zapłonowa (czujnik indukcyjności EZ61)	271, 272
M1	Rozrusznik *	106, 107
M2	Silnik wycieraczek szyby przedniej	430 do 433
M3	Silnik wentylatora nagrzewnicy	300 do 302
M4	Silnik wentylatora chłodnicy	114
M5	Pompa spryskiwacza	429
M6	Silnik spryskiwacza lewego przedniego reflektora	442 do 445
M7	Silnik spryskiwacza prawego przedniego reflektora	447 do 449
M8	Silnik wycieraczki tylnej szyby	452 do 454
M9	Pompa spryskiwacza tylnej szyby	457
M12	Rozrusznik (Diesel)	207, 208
M14	Silnik podnośnika szyby przednich drzwi lewych	539, 541
M15	Silnik podnośnika szyby prawych przednich drzwi	543, 545
M16	Silnik podnośnika szyby tylnych drzwi lewych	547, 549
M17	Silnik podnośnika szyby tylnych prawych drzwi	551, 553
M18	Silnik zamka drzwi przednich	nIE
M19	Silnik zamka lewych tylnych drzwi	561, 564
M20	Silnik zamka prawych tylnych drzwi	561, 564
M21	Pompa paliwa	197, 164, 295
M22	Kompresor kontroli poziomu	466
M26	Silnik anteny elektrycznej	419 do 421
M30	Regulacja i ogrzewanie lewego zewnętrznego lusterka	478 do 481, 487 do 490
M31	Regulacja i ogrzewanie prawego lusterka zewnętrznego	494 do 497
M32	Silnik zamka drzwi przednich	561, 564
M33	Urządzenie sterujące prędkością biegu jałowego	183, 184,150 do 153
M37	Silnik zamka bagażnika/klapy tylnej	561, 564
R1	Czujnik poziomu paliwa	311
R2	Czujnik temperatury	312
RZ	Oglądać	415
R4	Czujnik poziomu paliwa	311
R5	Czujnik temperatury	312
R7	Tachometr	314
P10	Czujnik ciśnienia oleju	nIE
R11	Przepływomierz powietrza	185 do 189
R12	Czujnik temperatury płynu chłodzącego	178
R13	Czujnik temperatury powietrza zewnętrznego	512, 513
R14	Czujnik odległości	142,143,170,171, 504, 55
R15	Przepływomierz paliwa	506, 507
R17	Czujnik lewego przedniego koła (ABS)	506, 507
R18	Czujnik prawego przedniego koła (ABS)	574, 575
R19	Czujnik lewego tylnego koła (ABS)	578, 579
R20	Czujnik prawego tylnego koła (ABS)	580, 581
R23	Czujnik podciśnienia na wlocie rurociągu	156 do 158, 226 do 228
R24	Czujnik temperatury płynu chłodzącego (EV 61)	289, 231, 232
R29	Czujnik temperatury na wlocie rurociągu	245, 246
R30	Czujnik temperatury płynu chłodzącego	154,155, 248, 249
R31	Główny potencjometr przepustnicy	248 do 250
S5.2	Przełącznik świateł mijania	361, 362, 531
S5.3	Przełącznik kierunkowskazów	395, 396
S7	Przełącznik światła cofania	321
S8	Wyłącznik świateł stopu	386
S9.2	Przełącznik wycieraczek szyby przedniej	429 do 433
S9.3	Przełącznik wycieraczki tylnej szyby (tryb pośredni)	455, 456
S10.1	Przełącznik automatycznej skrzyni biegów	107
S10.3	Przełącznik neutralny/parkingowy	154
S11	Przełącznik poziomu płynu hamulcowego	315
S13	Przełącznik kierunkowskazu hamulca ręcznego	316
S14	Wyłącznik ciśnienia oleju	317
S15	Przełącznik pokrywy bagażnika	405
S16	Prawy przełącznik oświetlenia wnętrza	407
S17	Lewy przełącznik oświetlenia wnętrza	408
S18	Wyłącznik oświetlenia schowka na rękawiczki	319
S21	Przełącznik świateł przeciwmgielnych	373 do 375
S22	Przełącznik tylnego światła przeciwmgielnego	367, 368
S23	Przełącznik otwierania pokrywy bagażnika	326
S29	Przełącznik wentylatora chłodnicy	114
S30	Przełącznik ogrzewania lewego przedniego siedzenia	469, 470
S31	Przełącznik światła lewych tylnych drzwi	409
S32	Przełącznik światła prawych tylnych drzwi	410
S37	Przełącznik silnika podnoszenia szyby przednich drzwi lewych	539 do 542
S38	Wyłącznik tylnej szyby	538
S39	Przełącznik silnika podnoszenia szyby tylnych lewych drzwi	547 do 549
R32	Sonda lambda	193,194
RZZ	Sonda lambda	158
R34	Czujnik położenia przepustnicy	159 do 161
R35	Czujnik indukcyjności wału korbowego	189 do 191, 277, 278, 274 do 276, 257 do 259
R2	Podgrzewanie gaźnika	116, 262
R3	Zapalniczka	323
R7	Podgrzewanie mieszanki	264
R11	Przytłumione oświetlenie instrumentów	338
R12	automatyczna przepustnica	118
R15	Rezystor	179,160, 229, 230, 279, 280
S1	Wyłącznik rozrusznika	106,107, 205, 206
S2.1	Główny wyłącznik oświetlenia	334 do 337, 529, 530
S2.2	Wyłącznik światła wewnętrznego	406
S3	Przełącznik wentylatora nagrzewnicy	300 do 303
S4	Przełącznik odmrażania tylnej szyby	305, 306
S40	Przełącznik szyby lewych tylnych drzwi	551 do 553
S41	Przełącznik zamka centralnego	558, 559
S44	Przełącznik zaworu przepustnicy	173, 174, 285, 286
S46	Przełącznik ogrzewania siedzenia	472 do 474
S47	Wskaźnik otwarcia drzwi/włącznik świateł	403, 404
S50	Przełącznik przepustnicy	122
S52	Przełącznik świateł awaryjnych	389 do 393
S61	Przełącznik wspomagania kierownicy	121
S64	Przełącznik klaksonu	459
S68	Przełącznik lusterka zewnętrznego	nIE
S68.1	Przełącznik regulacji lusterka zewnętrznego	477 do 480,485 do 489
S68.2	Przełącznik ogrzewania lusterka zewnętrznego	483, 492
S68.3	Przełącznik lusterka zewnętrznego prawo/lewo	486 do 490
S77	Przełącznik odległości
S78	Przełącznik silnika podnoszenia szyby prawych przednich drzwi	543 do 546
S79	Przełącznik zdalnego sterowania podnośnikiem szyby tylnych drzwi lewych	547 do 550
S80	Przełącznik zdalnego sterowania podnośnikiem szyby tylnych prawych drzwi	551 do 554
S85	Przełącznik pedału sprzęgła stop/start	519
S86	Przełącznik Stop/Start	518, 519
S91	Wyłącznik ciśnienia oleju (TBI)	166, 167
S111	Wyłącznik odcinający paliwo podciśnieniowe	224
U3	Komputer	505 do 514
U3.1	Przełącznik zegara	512
U3.2	Przełącznik funkcji selektora	512
U3.3	Przełącznik ustawienia zegara	512
U4	Układ ABS	572 — 586
U4.1	Przekaźnik ABS	573 — 576
U4.2	Przekaźnik zaworu elektromagnetycznego ABS	583 — 586
U4.3	Pompa ABS	572
U4.4	Dioda ABS	585
U4.5	Lewy przedni zawór elektromagnetyczny ABS	578
U4.6	Prawy przedni zawór elektromagnetyczny ABS	580
U4.7	Lewy tylny zawór elektromagnetyczny ABS	579
U4.8	Prawy tylny zawór elektromagnetyczny ABS	581
X1	Gniazda przyczepowe	331, 332, 382 do 384, 394 do 398
X2	Złącze pomocnicze	122, 341, 326, 417, 470, 475, 536, 559
X10	Złącze regulatora czasu zapłonu	233, 234
X11	Złącze pięciopinowe (TBI)	146, 149,164,167
X13	Złącze testowe	148, 152,153,175,176, 178, 254
X15F	Złącze czterobiegunowe	270, 271, 291, 295
X16	Złącze czterobiegunowe (EZV)	235, 258, 261, 262
X17	Złącze ośmiobiegunowe (Motronic)	171, 172,176,181,184,195, 196,198
Y1	Sprężarka klimatyzatora
Y2	Zawór elektromagnetyczny przyspieszający
Y3	Elektrozawór otwierania pokrywy bagażnika	326
Y4	Zawór elektromagnetyczny spryskiwacza reflektorów	440
Y5	Zawór elektromagnetyczny Diesel	213
Y6	Zawór powietrza pomocniczego	292, 293
Y7	Wtryskiwacze paliwa	186 do 193, 279 do 286
Y9	Elektrozawór kontroli poziomu	464
Y10	Dystrybutor	220
Y11	Czujnik Halla	216 do 218
Y14	Czujnik indukcyjności (EV 61)	133 do 137, 226 do 228
Y15	Czujnik indukcyjności	125, 126, 529
Y17	Zawór elektromagnetyczny regulacji prędkości biegu jałowego	117
Y23	Dystrybutor	129, 532
Y24	Dystrybutor	140, 231
Y25	Zawór elektromagnetyczny przyspieszający	121
Y26	Wskaźnik położenia przepustnicy	238 do 244
Y27	Zawór przedklapowy	252, 253
Y32	Zawór wtryskiwacza (TBI)	144
Y33	Dystrybutor	174, 260, 274
Y34	Zawór odpowietrzający zbiornika paliwa	195, 196
Y39	Zawór odcinający paliwo	223

Skróty (skróty)

• ABS — układ zapobiegający blokowaniu kół
• BR — komputer pokładowy
• EM R - odbiornik (radio)
• EST - Elektroniczny układ zapłonowy (osiągnięcie)
• EV61 - gaźnik elektroniczny
• EZ61 - Mikroprocesorowy układ sterowania zapłonem
• EZF = EST
• EZV - Elektroniczny gaźnik
• HEI - Układ zapłonowy wysokiego napięcia
• MZV - Układ zapłonowy sterowany mikroprocesorem
• SAS - przerwanie
• SSS - system stop/start
• TBI - układ wtryskowy
• TFL - oświetlenie pomocnicze dzienne
• TSZ - HEI

Wyjaśnienie

Podstawowy obwód elektryczny przedstawiono za pomocą układu współrzędnych, przy czym linia na dole przedstawia masę. Używając współrzędnej schematu 122 na rysunku 13.6 jako przykładu, podążaj linią w górę, mijając przełącznik S50, aż do lampy H20. Tutaj linia podąża za współrzędną 11, przez złącze X2, aż do liczby w ramce (309). Odnosząc się do współrzędnej schematu 309 na dole schematu w dalszej części, zauważysz, że liczba w ramce (111) odpowiada tej współrzędnej w górnej części schematu. Linia od tego numeru w kwadracie stanowi kontynuację współrzędnej 11 diagramu i pokazuje zasilanie lampy H2O przez 20-amperowy bezpiecznik F6. Przewód zasilający można prześledzić do jego wyjścia ze styku 15 włącznika zapłonu.

Kodowanie kolorami

• BL — niebieski
• BR — brązowy
• GE - żółty
• GN - zielony
• GR — szary
• HBL— jasnoniebieski
• LI — fioletowy
• RT - czerwony
• SW - czarny
• VI - fioletowy
• WS — biały

Identyfikacja przewodu

przykład: GE WS 1.5

• GE - Kolor podstawowy
• WS— kolor identyfikacyjny
• 1,5 — przekrój poprzeczny (w mm kwadratowych)
