Megjegyzés. Az önindító elektromos részét szétszerelés nélkül is ellenőrizheti.
A feladat elvégzéséhez multiméterre lesz szüksége. Asszisztenssel dolgozunk.
Végrehajtási sorrend
1. Ellenőrizze, hogy az akkumulátor fel van-e töltve (cm. «Akkumulátor – Szerviz»). Igény esetén feltöltjük.
2. Ellenőrizze a vezetékek csatlakozását az indítókapcsokhoz. Szükség esetén az érintkezőket megtisztítjuk és speciális vezetőzsírral kezeljük.
3. Ellenőrizze az indító áramköreit (cm. «Elektromos áramkörök ellenőrzése, javítása»).
4. Távolítsa el az önindítót (cm. «Indító - eltávolítás és beszerelés»).
Figyelem! Ellenőrzéskor ne zárja rövidre az akkumulátor pozitív pólusához csatlakoztatott vezeték végét az indítóházhoz.

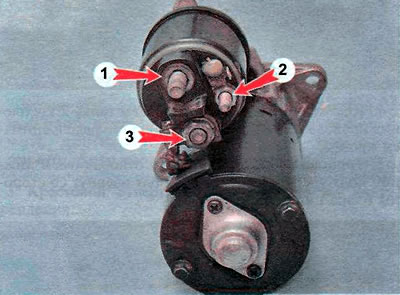

5. Egy vezetékkel az akkumulátor negatív pólusát csatlakoztatjuk az indítóházhoz. A második vezeték, amely az akkumulátor pozitív pólusához csatlakozik, a mágnesszelep relé 3 érintkezőcsavarjához csatlakozik, amelyhez az indítóvezeték csatlakozik. Ha az indítóarmatúra forogni kezd, akkor az indítómotor jó. Ellenkező esetben a kefeszerelvény vagy az armatúra hibás.
6. Csatlakoztatjuk az akkumulátor pozitív pólusához csatlakoztatott vezetéket a mágnesszelep relé 1 érintkezőcsavarjához. Csavarhúzóval vagy más megfelelő fémtárggyal lezárjuk a mágnesszelep relé 2. kivezetését és 1. érintkezőcsavarját. Ha hangos kattanást hall, és az indítóarmatúra forogni kezd, akkor a visszahúzó relé megfelelően működik. Ha a relé nem működik, vagy működik, de az indítómotor nem forog, a relét ki kell cserélni (cm. «Mágnesrelé - csere»).
7. Amikor a mágnesszelep relé aktiválva van, a hajtásnak az indítótengely mentén kell mozognia. Ha ez nem történik meg, akkor a meghajtó kar hibás. Javításhoz forduljon szakműhelyhez.
8. Ha csavarhúzóval ellenőrizni szeretné a hajtás futótengelykapcsolóját, forgassa el a fogaskereket különböző irányokba. Ebben az esetben a fogaskeréknek a tengellyel egy irányba kell forognia, a másik irányba pedig attól külön (a tengely álló helyzetben marad). Ellenkező esetben a meghajtót ki kell cserélni. A meghajtó cseréjéhez szét kell szerelni az indítót (cm. «Indító - szétszerelés és összeszerelés»).
