Отоплителна и вентилационна система
7. Основните компоненти на вътрешната отоплителна система (виж прил. илюстрации 1.7a и 1.7b) представляват електрически вентилатор с няколко скоростни режима и топлообменник, поставени в кутиевиден корпус на нагревател, закрепен под таблото на автомобила. Топлообменникът е свързан към охладителната система на двигателя чрез маркучи. Блокът за управление на парното/климатикът е вграден в арматурното табло на автомобила. Охлаждащата течност, загрята в двигателя, циркулира през топлообменника на нагревателя, отдавайки топлината си на въздуха, изпълващ корпуса. Когато вътрешното отопление е включено, пластинчатият демпфер се отваря, в резултат на което вътрешният обем на корпуса на нагревателя се свързва с обема на интериора. Когато вентилаторът е включен, работното му колело започва да изтласква въздуха, подаван в купето, през топлообменника, осигурявайки интензивното му нагряване. Въздухът излиза от купето през вентилационни отвори в задната част на автомобила (вижте илюстрация 1.7c).

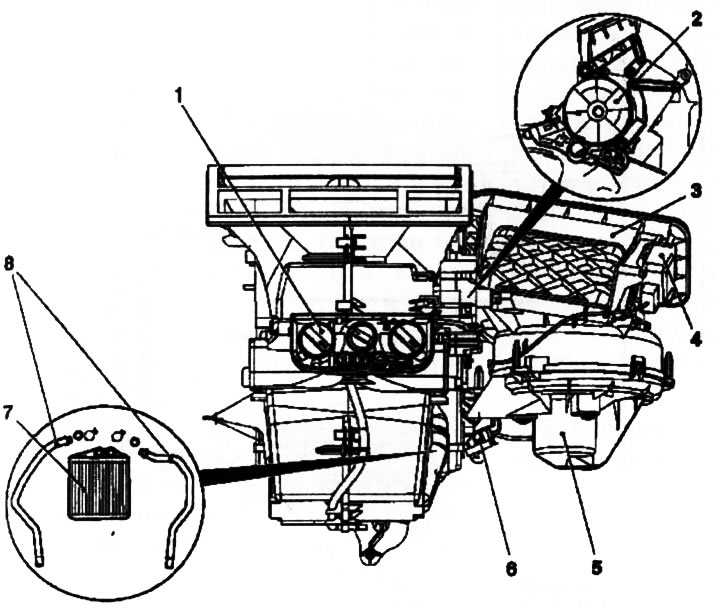

1.7a. Основни елементи на ОВК система (без климатроник): 1. Контролен панел на нагревател/климатик (HVAC); 2. Електрически двигател за управление на разпределението на въздушния поток; 3. Корпус на клапата на системата за циркулация на въздуха; 4. Електрически двигател за задвижване на циркулационната клапа; 5. Електрически двигател на вентилатора; 6. Резистивен монтаж на електродвигателя на вентилатора; 7. Топлообменник; 8. Маркучи за нагревател

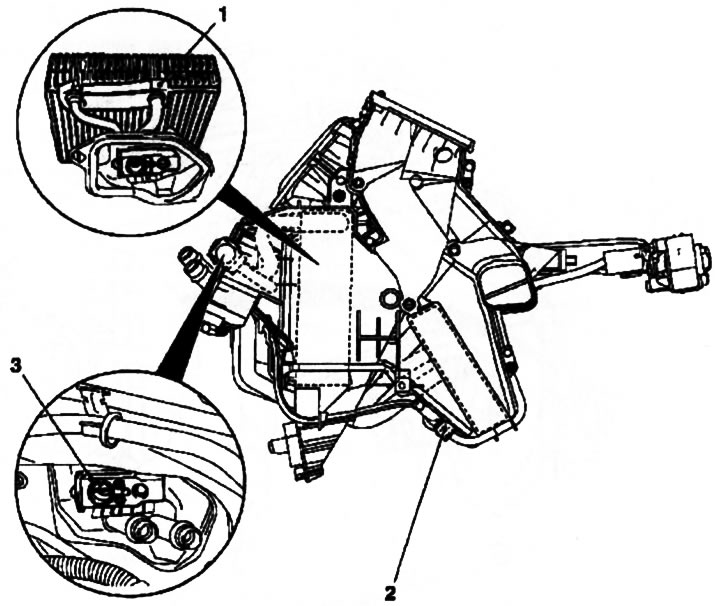

1.7б. Елементи на ОВК системата: 1. Изпарител; 2. Конектор за окабеляване на въздушния разпределител; 3. Разширителен вентил

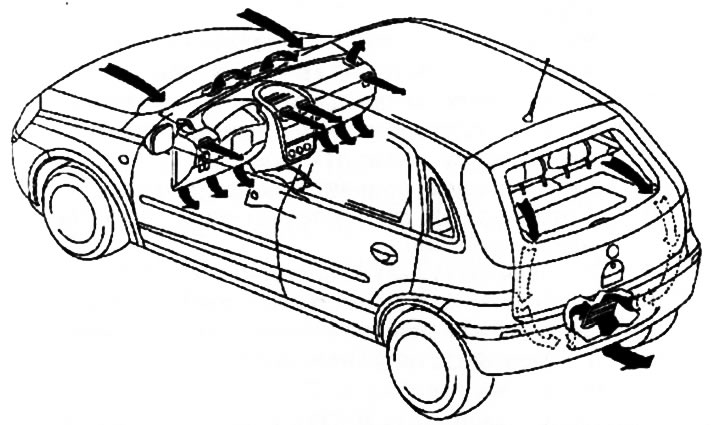

1,7s. Диаграма на вътрешната вентилация на Corsa C
Забележка: Ако е необходимо, режимът на циркулация на въздуха в интериора може да се активира при модели със съответната конфигурация.
8. Въздухът се подава към отделението за пътници през дефлекторите на нивото на лицето, дюзите в пространството на краката и дефлекторите на вентилатора на предното стъкло (виж прил. илюстрация). Преди да влезе въздух в кабината, той се почиства от прахов филтър.

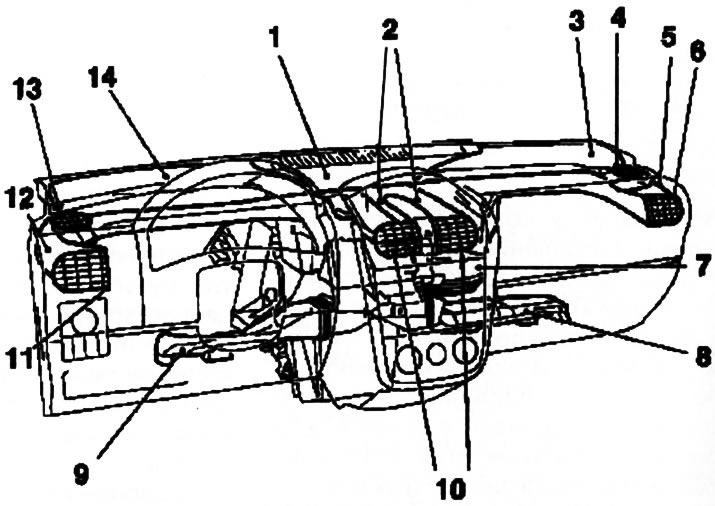

1.8. Маркучи за подаване на въздух към купето: 1. Маркуч за подаване на въздух на предното стъкло; 2, 5, 12. Маркучи за подаване на въздух към дефлекторите на нивото на лицето; 3, 14. Странични ръкави; 4, 13. Горни странични дефлектори за продухване на странични прозорци; 6, 11. Странични дефлектори на предното ниво; 7. Електрически двигател на вентилатора; 8. Маркуч за подаване на въздух към пространството за краката на пътника; 9. Маркуч за подаване на въздух към краката на водача; 10. Централни дефлектори на предно ниво
9. При дизеловите модели може да се монтира допълнителен нагревател тип дюза. Монтира се зад предната броня от страната на водача. Охлаждащата течност преминава през топлообменника на допълнителния нагревател и се нагрява, като по този начин намалява времето за загряване на студен двигател и повишава ефективността на вътрешното отопление. Допълнителният нагревател се активира след стартиране на двигателя при ниски външни температури и/или ако дизеловият двигател произвежда твърде малко топлина за затопляне на купето.
10. Съобщенията за неизправности в ОВК системите се записват в блока за електронна памет ECM и могат да бъдат прочетени чрез свързване на специален скенер - точната диагностика без горното устройство е невъзможна.
11. Правилата за използване на средствата за управление за работа на ОВК системите са описани подробно в глава "Устройства за управление и техника на работа".
Внимание: Ако като част от работата по нагревателя се извършва и работа по електрическо оборудване, е необходимо да изключите батерията (вижте глава 5).
Климатична система (A/C)
12. По желание на собственика колата може да бъде оборудвана с климатик. Климатикът е монтиран като единна система с отоплителната система и заедно с нея осигурява поддържането на зададената температура на въздуха в кабината.
13. Климатичната система се състои от кондензатор, монтиран на радиатора на охладителната система, изпарител, разположен до топлообменника на нагревателя, компресор, монтиран на блока на двигателя, и приемник-изсушител (батерия), оборудван с редуцир вентил за високо налягане. Всички компоненти са свързани помежду си чрез хладилни линии (виж прил. илюстрация). Компресорът се задвижва от коляновия вал посредством многоребров ремък.

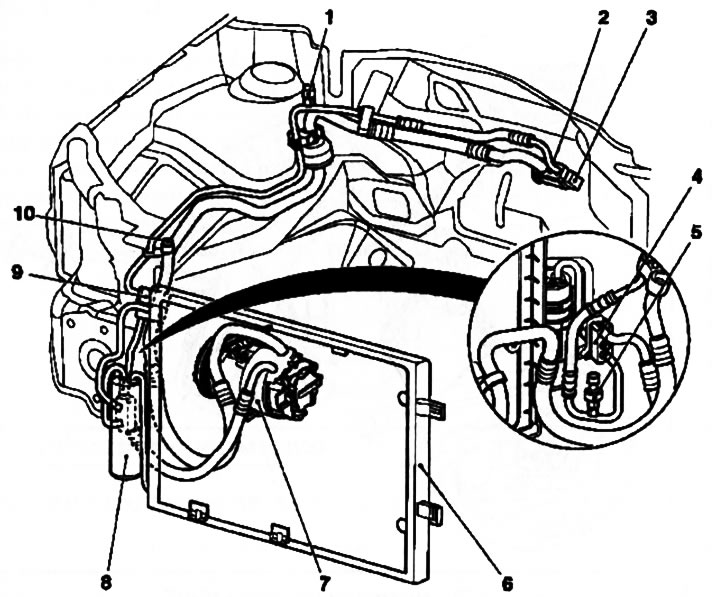

1.13. Общо разположение на елементите на климатичната система в двигателното отделение: 1. Сервизен конектор за верига за високо налягане; 2. Конектор; 3. Разширителен вентил; 4. Разделител на хладилната линия (климатик); 5. Сензор за пресостат; 6. Кондензатор; 7. Компресор; 8. Приемник-сушилня; 9. Разделител на хладилната линия; 10. Сервизен съединител на веригата за ниско налягане
14. Принципът на работа на климатичната система е показан схематично на приложената фигура. илюстрации. В режим на охлаждане климатикът работи на принципа на хладилника: компресорът компресира газообразния хладилен агент (R 134 A, без фреон), докато хладилният агент се нагрява и изпраща в кондензатора, където се охлажда и втечнява. Преминавайки през разширителния вентил, хладилният агент се разширява и навлиза в изпарителя, превръщайки се в пара - процес, съпроводен със силно поглъщане на топлина.

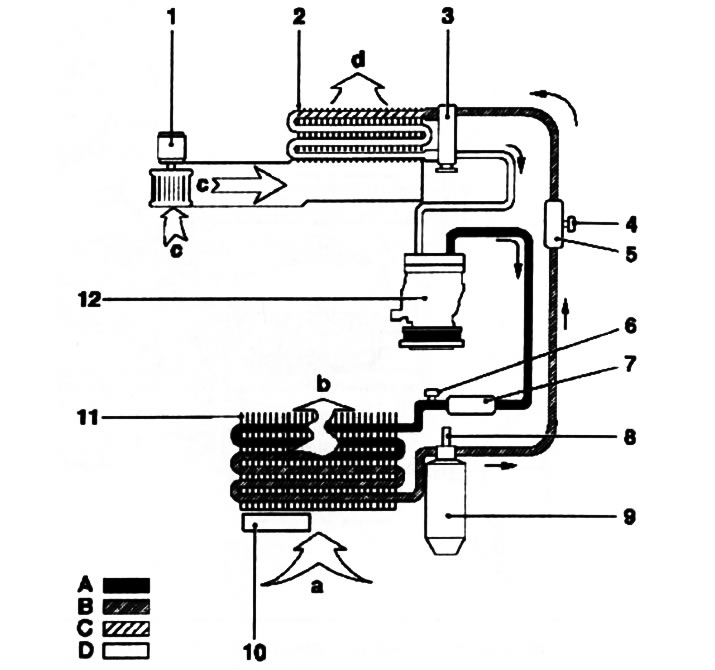

1.14. Функционална схема на K/V системата: 1. Вентилатор; 2. Изпарител; 3. Разширителен вентил; 4. Сервизен съединител на веригата за ниско налягане; 5. Демпфер на пулсациите; 6. Сервизен съединител на веригата за високо налягане; 7. Демпфер на пулсациите; 8. Сензор за пресостат; 9. Приемник-сушилня; 10. Допълнителен вентилатор; 11. Кондензатор; 12. Компресор; а. Входящ поток от студен въздух, преминаващ през топлообменника на кондензатора; b. Изходният поток от нагрят въздух, преминал през топлообменника на кондензатора и отнел топлината от хладилния агент; с. Въздушен поток, създаден от вентилатор; d. Въздушният поток преминава през топлообменника на изпарителя; A. Газова фаза на веригата за високо налягане; B. Течна фаза на веригата за високо налягане; C. Течна фаза на веригата за ниско налягане; D. Газова фаза на веригата за ниско налягане
15. Вентилаторът нагнетява въздуха, влизащ в купето, през топлообменника на изпарителя. В резултат на процеса на изпаряване и разширяване на хладилния агент, топлината се абсорбира от въздуха, който тече около изпарителя. Въздухът се охлажда и получената влага се превръща в конденз, който се насочва извън купето на автомобила. Интензивността на процеса на охлаждане зависи от зададената стойност на температурата и настройката на превключвателя на вентилатора.
16. По желание на потребителя климатичната система може да бъде изключена, което изключва компресора, а при автомобили с дизелов двигател изключва и допълнителния нагревател - което значително намалява разхода на гориво.
17. Като опция може да се монтира ОВК система с автоматичен контрол на температурата (контрол на климата). Автоматичният режим на работа гарантира, че в купето се поддържа постоянна температура, избрана от потребителя, и изсушава въздуха, влизащ в купето. В допълнение, количеството и разпределението на въздуха, подаван в купето, се регулират автоматично, а колебанията във външната температура се компенсират. При активиран икономичен режим (ECO) климатикът се изключва, но системите за отопление и вентилация продължават да работят автоматично.
18. Правилата за използване на органите за управление на работата на системите за отопление, вентилация и климатизация са описани подробно в гл "Органи за управление и оперативни техники".
19. Смазването на движещите се части на климатичната система се осигурява от компонентите, съдържащи се в хладилния агент и неговата регулярна циркулация, което предотвратява образуването на пори в уплътненията и появата на корозия. Ето защо, дори и да няма нужда от използване на климатика, особено в студения сезон, той трябва да се включва поне веднъж месечно за кратко време на най-висока мощност. Включването трябва да става при еднаква скорост на автомобила и при загрял двигател.
Внимание: Работата по климатика трябва да се извършва само от специалисти в сервиза. Поради тази причина тук не е описан ремонт на климатик! Не отваряйте веригата на хладилния агент, тъй като хладилният агент може да причини измръзване, ако влезе в контакт с кожата ви!
Мерки за безопасност при обслужване на климатичната система
A/C системата трябва да се обслужва само от обучен технически персонал, който е обучен в техники за безопасна работа, подходящо оборудване, процедури за понижаване на налягането и който е запознат със събирането и съхранението на автомобилен хладилен агент.
- Избягвайте контакт на хладилния агент с кожата;
- Носете предпазни очила, когато работите близо до климатичната система;
- Ако хладилен агент влезе в контакт с кожата или очите ви, не търкайте засегнатата област. Незабавно изплакнете засегнатата зона със студена вода в продължение на поне 15 минути. Потърсете незабавно медицинска помощ в здравно заведение. Не се допуска самолечение;
- Хладилният агент се съхранява в бутилки под налягане. Съхранявайте бутилката при температура не по-висока от +50°C. Вземете мерки, за да предотвратите падане на цилиндъра от високо или други ситуации, които могат да доведат до повреда;
- Работата трябва да се извършва в добре проветриво помещение. Хладилният агент е без цвят и мирис, изпарява се бързо, което води до намалено снабдяване с кислород и затруднено дишане;
- Газообразният хладилен агент е по-тежък от въздуха и трябва да се събира относително бързо на ниско ниво, като например под кола;
- При изгаряне на хладилния агент се образува токсичен газ. Дръжте хладилния агент далеч от открит пламък. Не пушете, когато работите по климатичната система;
- Когато заварявате близо до климатичната система, не я излагайте на високи температури или открит пламък. Прегряването може да доведе до повишено налягане в системата и запалване;
- Почистването на кондензатора или изпарителя с водна пара не е разрешено. Трябва да се използва само студена вода или въздух под налягане.
