Премахване и монтиране на кабели на ръчната спирачка

Модели Astra

Предна част

1. Отстранете централната конзола (вижте Глава 11).

2. Развийте регулиращата гайка на задвижването на ръчната спирачка.

3. С помощта на клещи хванете кабела на ръчната спирачка в долния край на пръта с резба и го освободете от водача.

4. Повдигнете предната част на колата и я поставете на стойки.

5. Отстранете всмукателната тръба и допълнителния шумозаглушител (вижте Глава 4).

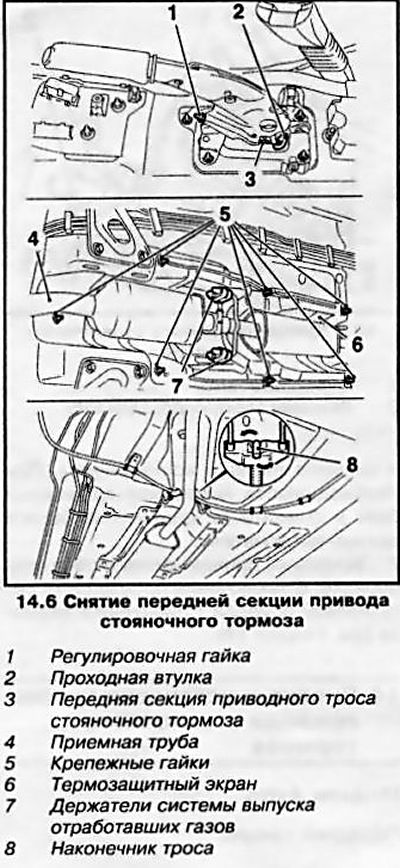

6. Отстранете фиксиращите гайки (вижте sopr. илюстрация) и отстранете топлозащитния екран от дъното на автомобила, след което отстранете държачите на системата за освобождаване на отработените газове.



7. Завъртете на 90°върха (вижте илюстрация 14.6) предния кабел на задвижването на ръчната спирачка и изключете от еквалайзера. Изключете кабела от носещата плоча на лоста на ръчната спирачка и издърпайте кабела от уплътнението и от отвора в дъното на автомобила.

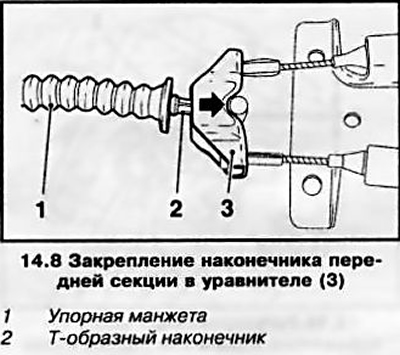

8. Монтажът се извършва по ред, връщането към ред за премахване. Когато фиксирате кабела в еквалайзера (вижте придружаващата илюстрация), поставете го в слота и го завъртете на 90°. След като кабелът е поставен, издърпайте ограничителния маншет над дръжката на наконечника, за да предотвратите спонтанно разкачване на кабела.




9. Когато приключите, регулирайте ръчната спирачка (вижте Раздел 12).

Основен раздел

Забележка: Основната част се състои от два кабела и еквалайзер.

10. Освободете задвижващия механизъм на ръчната спирачка (вижте Раздел 12).

11. Подпрете предните колела с подложни клинове, повдигнете задната част на автомобила с крик и го поставете върху стойки за крикове. Освободете напълно ръчната спирачка. Разкачете кабелите на ръчната спирачка от лостовете за задвижване на задните колела и шублерите (вижте раздел 6) (вижте илюстрация 6.3).

12. Изключете предната част на задвижващия кабел от еквалайзера (вижте по-горе).

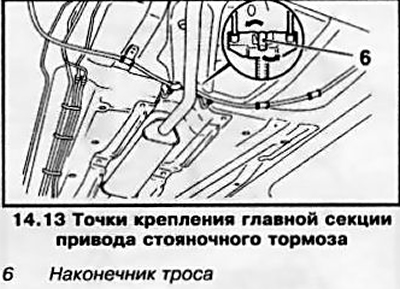

13. Освободете кабелите на главната секция от опорните скоби на задната греда и резервоара за гориво (вижте илюстрацията) и ги извадете изпод автомобила.



14. Монтажът се извършва по ред, връщането към ред за премахване. Не забравяйте да инсталирате нова заключваща плоча върху стойката на шублера.


15. Когато приключите, регулирайте ръчната спирачка (вижте Раздел 12).

Модели Zafira

Забележка: Отстраняването/монтирането на кабелите на задвижването се извършва почти по същия начин, както при моделите Astra, но лостът на ръчната спирачка трябва да бъде отстранен. По-долу са само функциите, свързани с тази операция.

16. Разхлабете напълно регулиращата гайка и разхлабете задвижващия кабел (вижте Раздел 12).

17. Завъртете върха на предната част на задвижването на кабела на ръчната спирачка на 90°и го изключете от еквалайзера.

18. Премахнете централната конзола (вижте Глава 11).

19. Изключете окабеляването на сензорния превключвател на контролната лампа за взвеждане на ръчната спирачка и сензора за въртене. Отстранете 2-те гайки и отстранете сензора за отклонение от плочата.

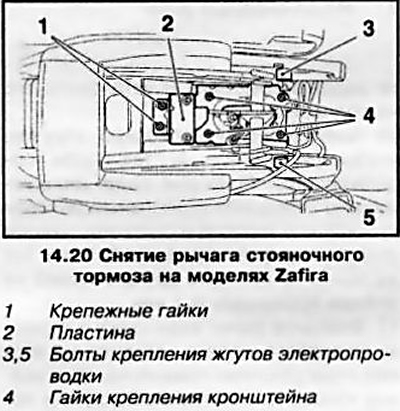

20. Отстранете 2 гайки (вижте sopr. илюстрация) и отстранете плочата, след това завъртете 2 фиксиращи болта и освободете електропроводимите плитки. Разхлабете 4-те фиксиращи гайки и свалете лоста на ръчната спирачка със скобата.



21. Освободете кабелната втулка от пластината на лоста на ръчната спирачка и издърпайте кабела от втулката.

22. Монтажът се извършва в ред, връщането към ред за премахване. Сменете монтажните гайки на лоста на ръчната спирачка и ги затегнете според спецификацията.
