Poznámka: Ak je nainštalovaný vzduchový filter "okrúhleho typu", postupujte podľa postupu opísaného v Časť 4A.
Odstúpenie
1. Odpojte hadicu expanznej nádrže chladiacej kvapaliny od uzáveru vzduchového filtra a posuňte ju nabok.

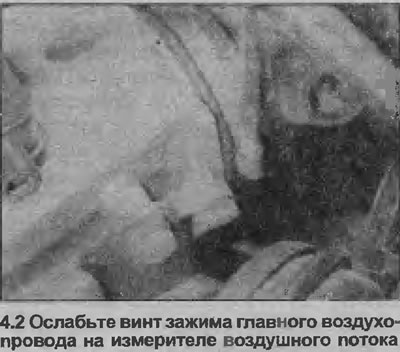

2. Uvoľnite upínaciu skrutku a odpojte hlavné vedenie vzduchu od merača prietoku vzduchu (pozri ilustráciu).
3. Odpojte záporný kábel od batérie a potom odpojte elektrické vedenie od merača prietoku vzduchu.
4. Uvoľnite dve upevňovacie konzoly na ľavej strane krytu vzduchového filtra, odskrutkujte dve upevňovacie skrutky na pravej strane a potom odstráňte kryt.
5. Zdvihnite filtračnú vložku.
6. Uvoľnite vyhrievané hadice, upevňovacie matice.
7. Odstráňte matice zaisťujúce dve blokové gumené vzpery, ktoré sú pripevnené k spodnej polovici krytu vzduchového filtra.
8. Niektoré modely sú vybavené rezonančnou skriňou nasávania vzduchu na zníženie hluku. Táto skrinka sa nachádza pod podbehom kolesa a pripája sa k potrubiu na potrubí nasávania vzduchu.
9. Pred odstránením potrubia nasávaného vzduchu je potrebné odstrániť rezonančnú skrinku. Za týmto účelom najskôr zatiahnite ručnú brzdu, potom zdvihnite prednú časť auta a nainštalujte ju na podpery náprav, umiestnené pod bočnými stenami rámu karosérie.
10. Odskrutkujte upevňovacie skrutky, vyberte spodný blatník spod krídla, aby ste sa dostali k rezonančnej skrini.

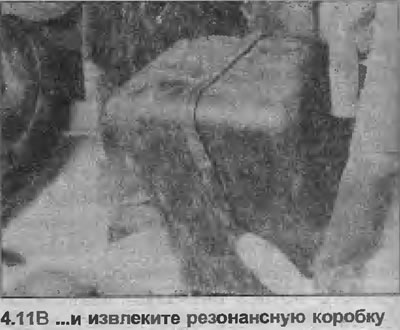

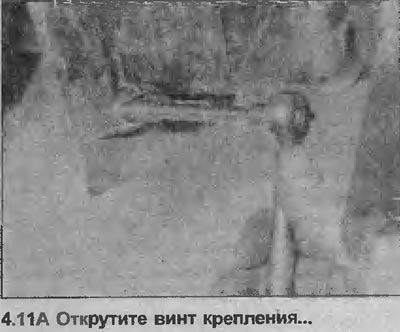

11. Uvoľnite upevňovaciu skrutku, odpojte rezonančnú skrinku od spojovacieho potrubia (pozri ilustrácie).

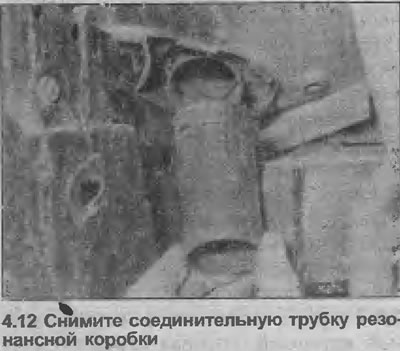

12. V prípade potreby môžete odstrániť potrubie nasávaného vzduchu tak, že najskôr odstránite spojovacie potrubia spod krídla (pozri ilustráciu).
13. Manipuláciou s potrubím nasávaného vzduchu uvoľnite vyrovnávacie kolíky z predného panela karosérie. Je to veľmi náročná akcia a vyžaduje si trpezlivosť. Pre lepší prístup môžete svetlomet demontovať, ako je popísané v Časť 12.
Inštalácia
14. Inštalácia všetkých komponentov sa vykonáva v opačnom poradí. Pamätajte, že vložka vzduchového filtra je nainštalovaná gumovým pásikom na prírube smerom nahor.
