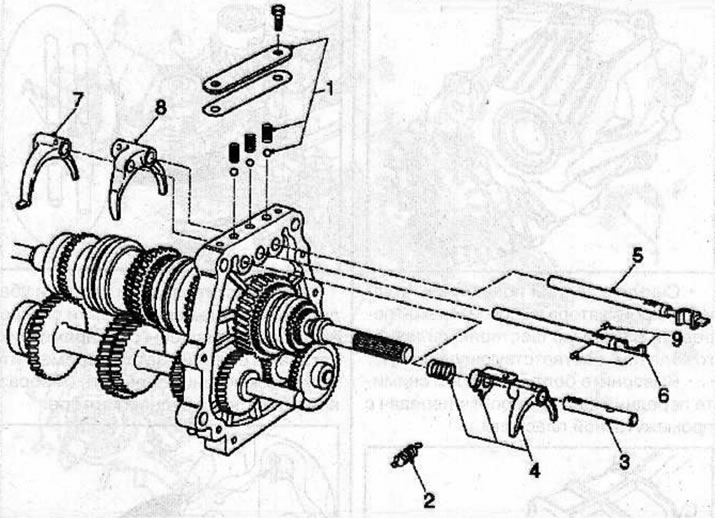

Radiace vidlice a tyče (Opel Frontera B)

Odstránenie

Odstráňte skriňu prevodovky z medziľahlej dosky (pozri príslušnú kapitolu).

Odstráňte 2 skrutky a z medziľahlej dosky vyberte upevňovaciu dosku, tesnenie a tri pružiny.

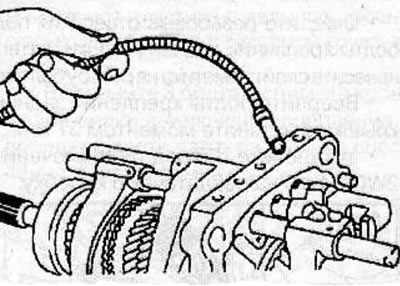

Pomocou magnetického nástroja vyberte 3 guľôčky z otvorov v dištančnej doske.



Odstráňte poistnú pružinu z vidlice radenia 5. prevodového stupňa/spätného prevodového stupňa.

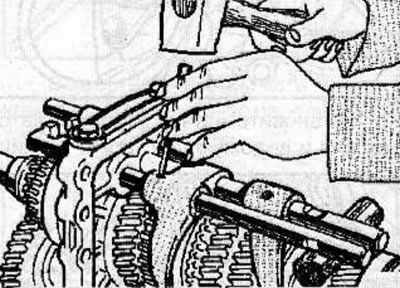

Pomocou valcového razníka vyrazte 3 valcové kolíky, ktoré upevňujú vidlice radenia k tyčiam.

Upozornenie: Aby ste predišli poškodeniu piestnych tyčí, umiestnite medzi piestnu tyč a ozubené kolesá drevené bloky.

Postupne demontujte tyč vidlice radenia 5./spätného prevodu, vidlicu s poistnou pružinou, pružiny, tyč vidlice radenia 1./2. prevodu, tyč vidlice radenia 3./4. prevodu a vidlicu radenia 1./2. prevodu.

Dávajte pozor, aby ste si zachovali poistné kolíky umiestnené v medziľahlej doske medzi radiacimi tyčami.

Skúška

Skontrolujte všetky odstránené diely, či nie sú opotrebované alebo poškodené.

Pred inštaláciou namažte všetky časti prevodovým olejom.

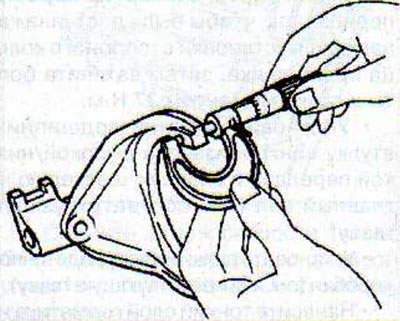

Na meranie hrúbky výstupkov radiacej vidlice použite mikrometer.



Hrúbka labiek:

• vidlica radenia 1./2. prevodového stupňa: 9,00 – 9,85 mm
• vidlica radenia 3./4. prevodového stupňa: 9,00 – 9,80 mm
• vidlica pre radenie 5. prevodového stupňa/spätného prevodového stupňa: 9,00 – 9,80 mm

Ak je hrúbka výstupkov radiacej vidlice pod stanoveným limitom, vymeňte radiacu vidlicu.

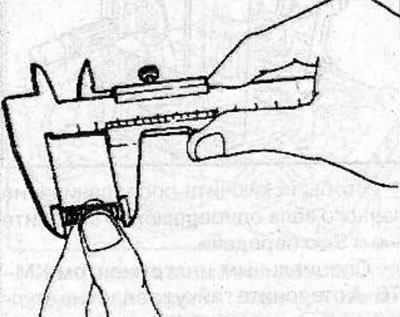

Vo voľnom stave zmerajte pomocou posuvného meradla dĺžku pružín radiacej tyče.



Dĺžka pružín vo voľnom stave držiakov radiacej tyče: 26,20 – 26,80 mm

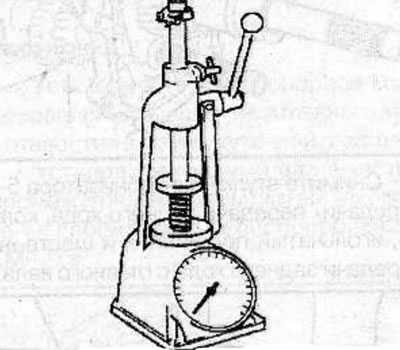

Zmerajte silu potrebnú na stlačenie pružiny na dĺžku 20 mm.



Sila, ktorá musí byť vynaložená na stlačenie pružiny na dĺžku 20 mm: 8,9 – 9,0 kg

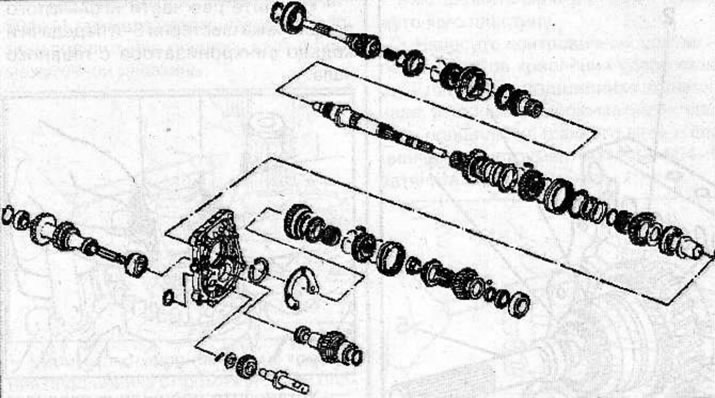

Inštalácia

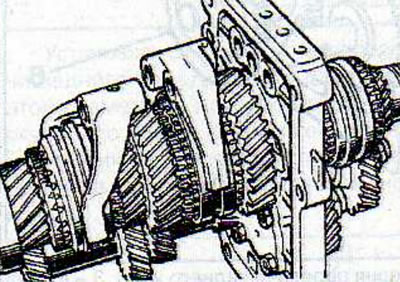

Nainštalujte radiace vidlice 1./2. prevodového stupňa a 3./4. prevodového stupňa na puzdrá synchronizátora.

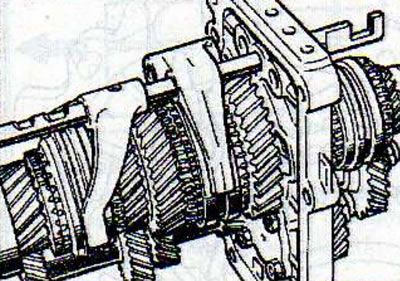

Vložte tyč radiacej vidlice 3./4. prevodového stupňa cez stredný otvor v medziľahlej doske a potom ju prevlečte cez 2 radiace vidlice.



Vložte poistné kolíky do medziľahlej dosky na oboch stranách hriadeľa radiacej vidlice.

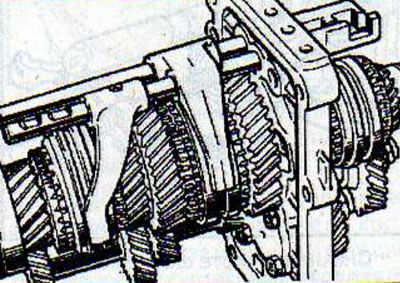

Nainštalujte tyč vidlice pre 1./2. prevodový stupeň do medziľahlej dosky a potom ju prevlečte otvorom vo vidlici.

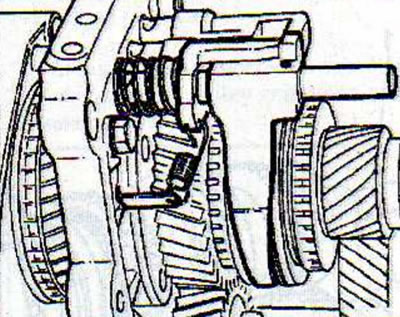

Nainštalujte radiacu vidlicu 5. prevodového stupňa/spätného prevodu a poistnú pružinu a potom vložte radiacu tyč.





Na upevnenie vidlíc k radiacim tyčiam použite nové čapy.

Upozornenie: Aby ste predišli poškodeniu piestnych tyčí, umiestnite medzi piestnu tyč a ozubené kolesá drevené bloky.

Zaistite poistnú pružinu vidlice radenia 5. prevodového stupňa/spätného prevodového stupňa.

Nainštalujte guľôčky a pružiny do medziľahlej dosky.

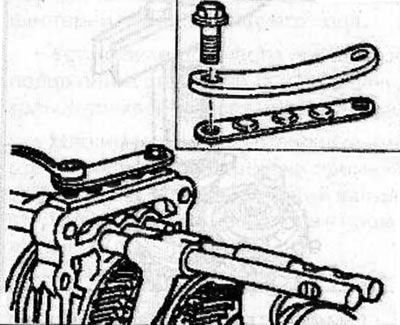

Nainštalujte prídržnú dosku s novým tesnením a zaistite ju skrutkami, pričom ich utiahnite krútiacim momentom 20 Nm.



Nainštalujte skriňu prevodovky na medziľahlú dosku (pozri príslušnú kapitolu).
