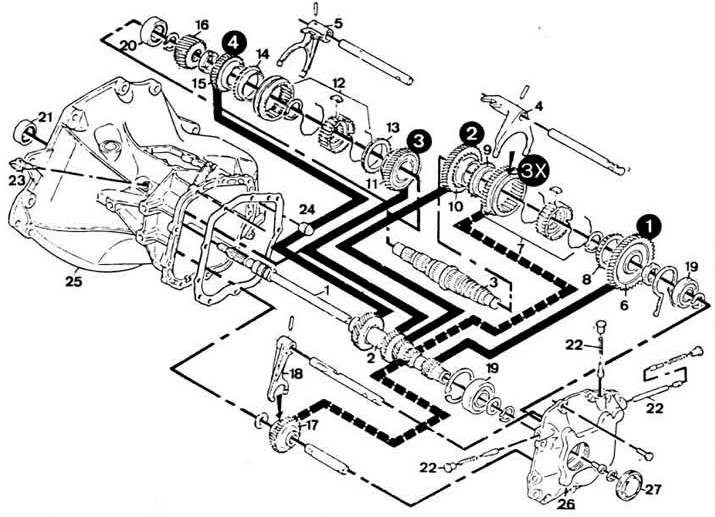

Podrobnosti o 4-stupňovej prevodovke typu "F10":
1 — primárny hriadeľ;
2 — blok prevodovky primárneho hriadeľa;
3 — sekundárny hriadeľ;
4 — vidlica na radenie 1. a 2. prevodového stupňa;
5 — vidlica na radenie III a IV prevodov;
6 — hnaný prevod 1. prevodového stupňa;
7 — synchronizátor 1. a 2. prevodového stupňa;
8 — Poistný krúžok synchronizátora 1. stupňa;
9 — poistný krúžok synchronizátora 2. prevodového stupňa;
10 — hnaný prevod 2. prevodového stupňa;
11 — hnaný prevod 3. prevodového stupňa;
12 — synchronizátor prevodov III a IV;
13 — Poistný krúžok synchronizátora prevodového stupňa III;
14 — Poistný krúžok synchronizátora IV prevodov;
15 — hnaný prevod 4. prevodového stupňa;
16 — hnací pastorok hlavného ozubeného kolesa;
17 — stredná spiatočka;
18 — vidlica spiatočky;
19 - guľkové ložiská;
20 — valčekové ložisko;
21 - ihlové ložisko;
22 — zámky radiacej vidlice;
23 — Spínač spätného svetla;
24 — zátka otvoru kontroly hladiny oleja;
25 — skriňa prevodovky;
26 — zadný kryt;
27 — zástrčka zadného krytu;
ZX — spiatočka.
