Уклањање
1. Поставите возило на двостубну дизалицу.
2. Уклоните простирку испод левог седишта и поклопца батерије 1 (слика 2.3).
3. Искључите батерију.
4. Уклоните заштиту картера мотора, десни точак, бочну заштиту.
5. Инсталирајте уређај за подршку мотора Mot. 1367-02 (слика 2.19).

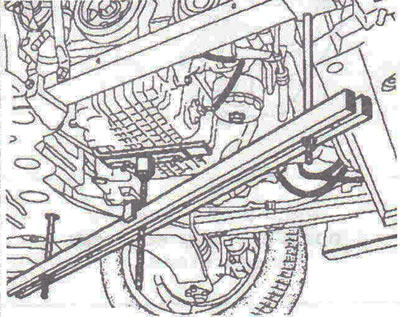

Слика 2.19. Инсталирајте уређај за подршку мотора Mot. 1367-02.
6. Померите горњи део алата 2 на палету (слика 2.20). Подесите положај дела 2 на палети помоћу стезаљки 3. Пажљиво подигните мотор помоћу вијка 4, а затим затегните навртке 5.

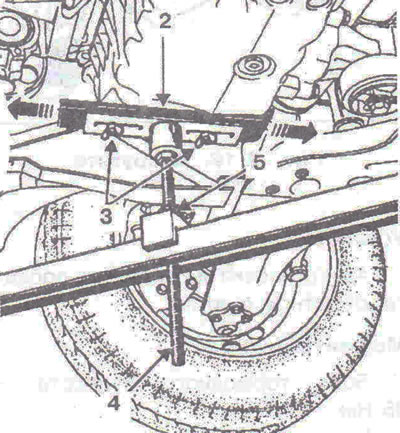

Слика 2.20. Померите горњи део алата 2 према лежишту. Подесите положај дела 2 на палети помоћу стезаљки 3. Пажљиво подигните мотор помоћу вијка 4, а затим затегните навртке 5.
7. Одврните вијке 6 рамена вешања, уклоните ограничивач вешања мотора, уклоните погонски каиш помоћне опреме (слика 2.21).

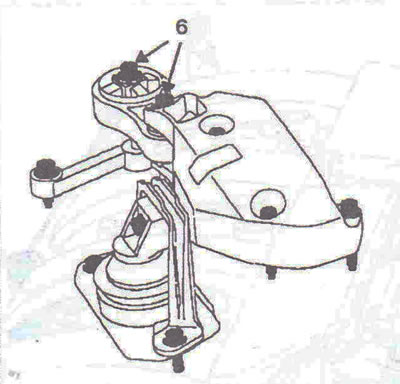

Слика 2.21. Одврните вијке 6 рамена вешања.
8. Одспојите конекторе ожичења на горњем поклопцу зупчастог каиша, доводу горива и цеви за рекуперацију бензинских пара са средњег поклопца зупчастог каиша.
9. Уклоните ваздушни резонатор.
10. Уклоните чепове заптивке брегасте осовине (слика 2.22).

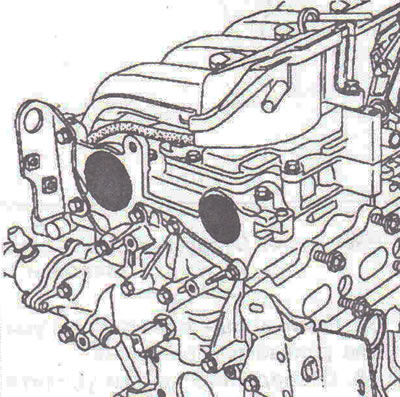

Слика 2.22. Уклоните чепове заптивке брегасте осовине.
11. Извадите утикач из отвора за иглу ТДЦ (слика 2.23).

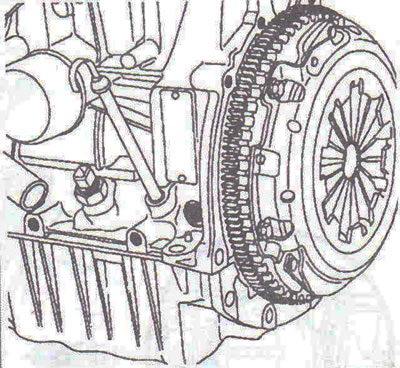

Слика 2.23. Уклоните чеп из отвора за иглу ТДЦ-а.
Подешавање времена вентила
12. Окрените радилицу у смеру казаљке на сату тако да жлебови брегасте осовине буду усмерени надоле и налазе се готово хоризонтално, као што је приказано на слици 2.24.

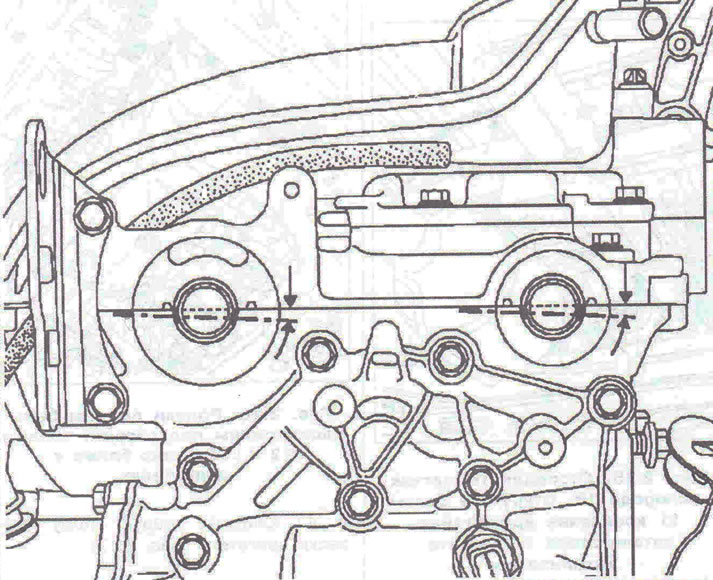

Слика 2.24. Окрените радилицу у смеру казаљке на сату тако да жлебови брегасте осовине буду окренути надоле и скоро хоризонтални, као што је приказано на слици.
13. Уметните алат за блокирање горњег торза Mot. 1054 тако да буде позициониран између отвора за балансирање и жлеба радилице (слика 2.25).

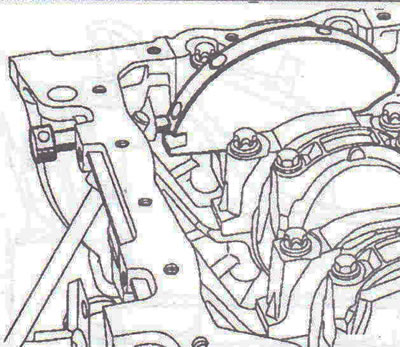

Слика 2.25. Уметните алат за блокирање горње мртве тачке Mot. 1054 тако да буде позициониран између отвора за балансирање и жлеба радилице.
14. Окрените радилицу у истом смеру и уметните клин за блокирање ТДЦ-а у тачку уградње. Исправан положај браве ТДЦ-а је приказан на слици 2.26, нетачно - на слици 2.27.

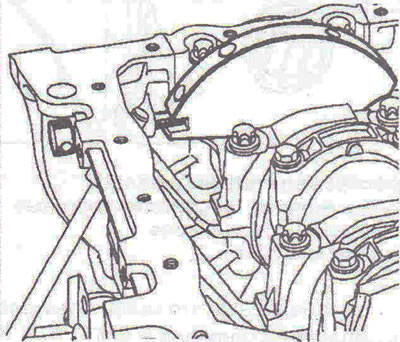

Слика 2.26. Исправан положај браве ТДЦ-а.

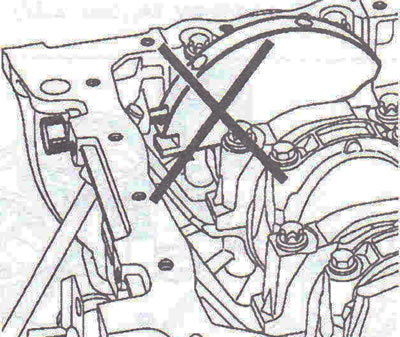

Слика 2.27. Неправилан положај браве ТДЦ-а.
15. Жлебови брегасте осовине, на месту уградње, морају заузети хоризонтални положај и бити померени надоле у односу на осу, као што је приказано на слици 2.28.

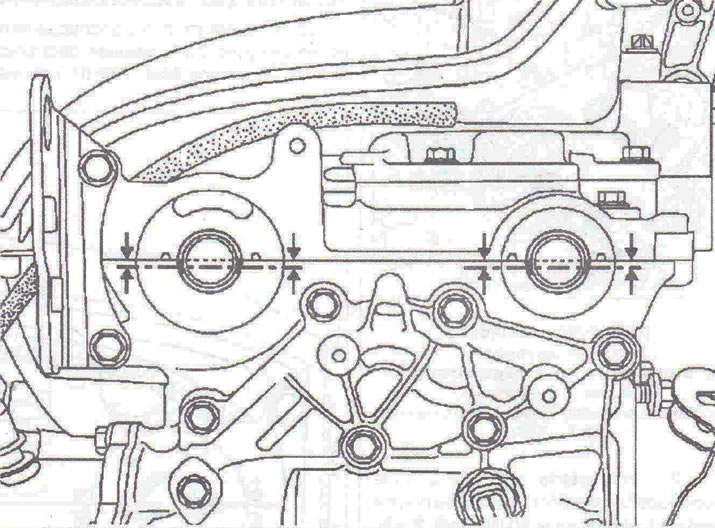

Слика 2.28. Жлебови брегасте осовине, на месту уградње, морају заузети хоризонтални положај и бити померени надоле у односу на осу.
16. Окрените радилицу и блокирајте замајац помоћу одвијача (слика 2.29).

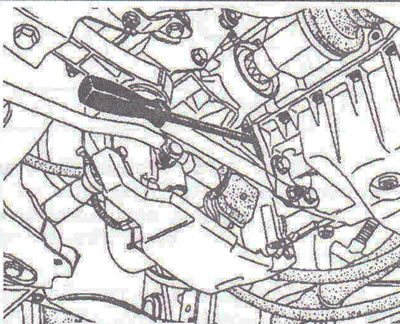

Слика 2.29. Окрените радилицу и блокирајте замајац помоћу одвијача.
17. Уклоните средњи 7 и горњи 8 део поклопца зупчастог каиша (слика 2.30).

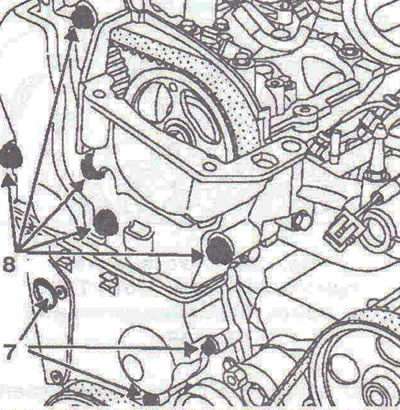

Слика 2.30. Уклоните средњи 7 и горњи 8 део поклопца зупчастог каиша.
18. Олабавите затегнутост зупчастог каиша отпуштањем навртке 9 ваљка (слика 2.31). Уклоните ваљак 10 да бисте избегли испадање зупчасте ременице радилице (која нема кључ).

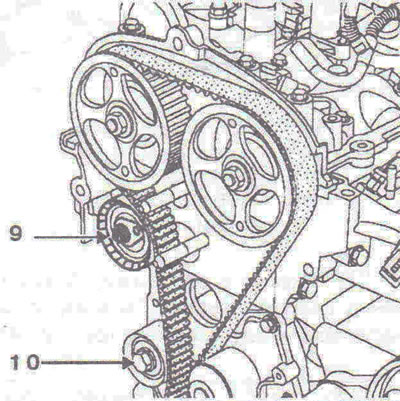

Слика 2.31. Олабавите затегнутост зупчастог каиша отпуштањем навртке 9 ваљка.
19. Скините зупчасти каиш.
20. Уклоните зупчасту ременицу радилице.
Инсталација
Прва процедура
Први поступак се користи приликом замене свих компоненти које захтевају отпуштање ременица брегасте осовине.
21. Отпустите ременице усисног и издувног брегастог вратила помоћу алата за блокирање Mot. 1509 (слика 2.32).

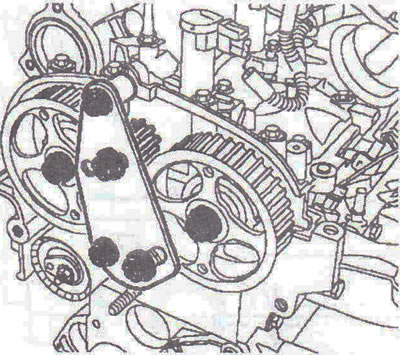

Слика 2.32. Отпустите ременице усисног и издувног брегастог вратила помоћу алата за блокирање Mot. 1509.
22. Поставите алат за блокирање Mot. 1509 и затегните навртке 11 обртним моментом од 80 Nm (слика 2.33).

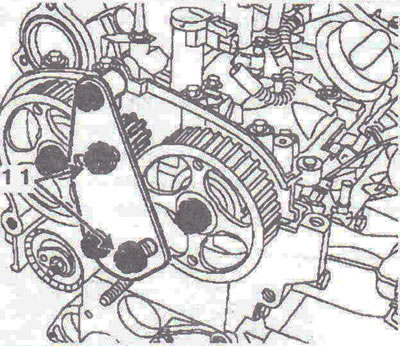

Слика 2.33. Поставите уређај за закључавање Mot. 1509 и затегните навртке 11.
23. Одврните све навртке 12 које причвршћују ременице усисних и издувних брегастих вратила (слика 2.34).

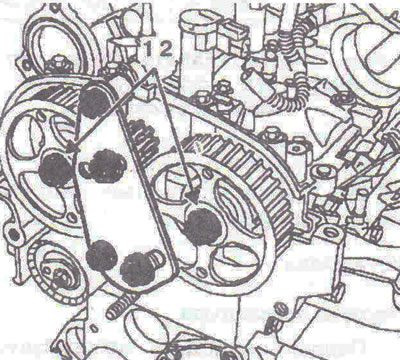

Слика 2.34. Одврните све навртке 12 које причвршћују ременице усисних и издувних брегастих вратила.
24. Уклоните уређај за закључавање Mot. 1509.
Подешавање времена вентила
25. Поставите жлебове брегасте осовине хоризонтално као што је приказано на слици 2.35, окрећући брегасте осовине помоћу алата за блокирање зупчастог каиша Mot. 799-01 ако је потребно.
Слика 2.35. Поставите жлебове брегасте осовине хоризонтално као што је приказано на слици, окрећући брегасте осовине помоћу алата за блокирање зупчастог каиша Mot. 799-01 ако је потребно.
26. Поставите алат Mot. 1496 на крај брегастих вратила (слика 2.36).

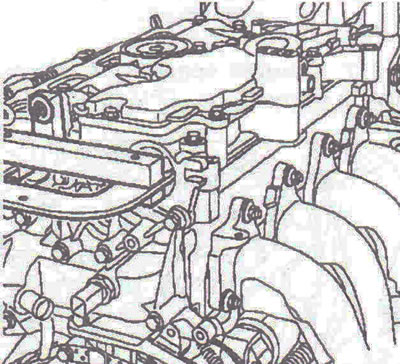

Слика 2.36. Поставите алат Mot. 1496 на крај брегастих вратила.
27. Замените старе навртке за причвршћивање ременице новим (оставите размак од 0,5-1 мм између ременица брегасте осовине и навртки).
28. Уверите се да савијени вратила правилно инсталиран у ВМТ.
29. Затезни ваљак и затезни ваљак морају се заменити приликом замене зупчастог каиша.
30. Уградите око затезног ваљка 13 у жлеб 14 (слика 2.37).

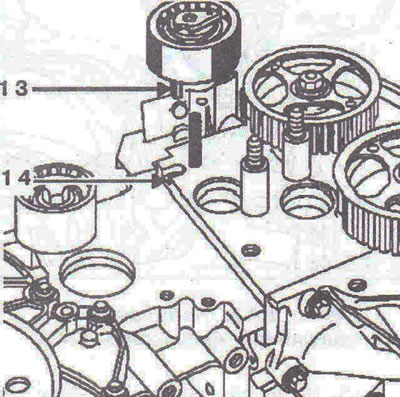

Слика 2.37. Уградите око затезног ваљка 13 у жлеб 14.
31. Уградите зупчасти каиш и ваљак 15 (слика 2.38). Затегните вијак за монтажу ваљка за затезање на 50 Nm.

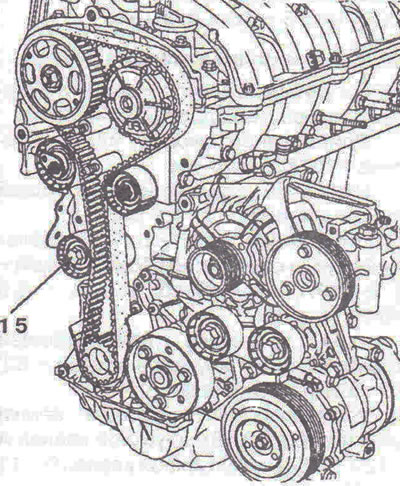

Слика 2.38. Уградите зупчасти каиш и ваљак 15.
32. Уградите доњи део поклопца зупчастог каиша без затезања његових монтажних вијака и ременицу радилице, затежући вијак ручно (без закључавања вијка, размак од 2-3 мм између вијка и ременице).
33. Вијак и ременица морају бити замењени.
Затегнутост каиша
34. Уверите се да између навртки и ременица брегасте осовине и даље постоји размак од 0,5-1 мм.
35. Поравнајте ознаке 16 и 17 на затезном ваљку помоћу имбус кључа од 6 мм 18 (слика 2.39).

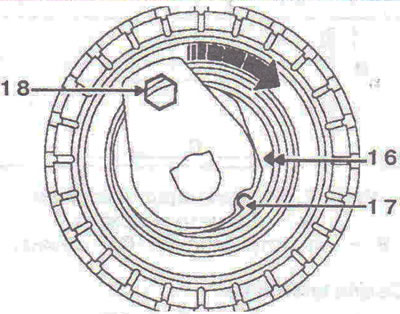

Слика 2.39. Поравнајте ознаке 16 и 17 на затезном ваљку помоћу имбус кључа од 6 мм 18.
Напомена: Не окрећите затезни ваљак у смеру супротном од казаљке на сату.
36. Претходно затегните навртку затезног ваљка на 7 Nm.
37. Окрените брегасте осовине шест окретаја користећи ременицу брегасте осовине издувних гасова помоћу алата Mot. 799-01.
Опрез: Уверите се да навртке ременице брегасте осовине не додирују ременице. Да бисте то урадили, повремено померајте ременице на брегасте осовине.
38. Поравнајте ознаке 16 и 17, ако је потребно отпуштајући навртку затезног ваљка не више од једног окрета, док држите ваљак имбус кључем од 6 мм.
39. Затегните навртку затезног ваљка на 28 Nm.
40. Затегните вијак ременице радилице на 20 Nm (радилица је и даље блокирана алатом за блокирање ГМТ).
41. Оловком означите ознаку 19 између ременица брегасте осовине и кућишта брегасте осовине (слика 2.40).
Оригинални извор се налази на веб-сајту: OPELBOOK.ru
Слика 2.40. Оловком означите ознаку 19 између ременица брегасте осовине и кућишта брегасте осовине.
42. Закључајте замајац великим одвијачем, а затим затегните вијак ременице радилице (40 Nm + 110° ±6°) (слика 2.41).
43. Закључајте радилицу користећи претходно направљене ознаке између ременица брегасте осовине и кућишта брегасте осовине.
44. Проверите поравнање ознака.
45. Поставите алат за блокирање брегасте осовине Mot. 1509 и затегните навртке обртним моментом од 80 Nm.
46. Замените старе навртке новим.

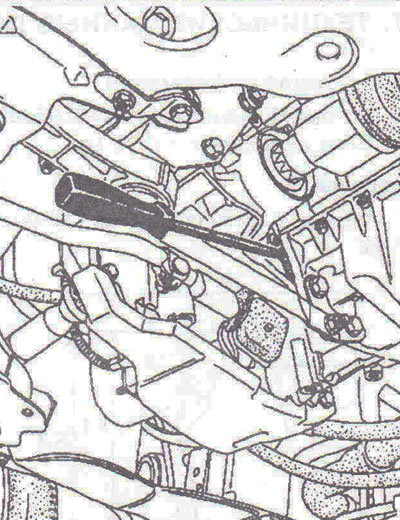

Слика 2.41. Закључајте замајац великим одвијачем, а затим затегните вијак ременице радилице.
47. Затегните навртке ременице усисног и издувног брегастог вратила обртним моментом од 30 Nm и затегните до угла од 86° ±6°.
48. Уклоните алат Mot. 1509 за блокирање ременице брегасте осовине, алат за блокирање горњег торза Mot. 1054, алат за исправну уградњу брегасте осовине Mot. 1496.
Провера затегнутости каиша и времена вентила
Провера затегнутости каиша
49. Окрените радилицу два окрета у смеру казаљке на сату (са стране зупчастог каиша).
50. Пре краја другог обртаја, уметните клин за блокирање ГМТ тако да се налази између рупа за балансирање и мерење.
51. Поравнајте тачке времена вентила.
52. Уклоните држач ВМТ.
53. Поравнајте ознаке на затезном ваљку и затегните навртку затезног ваљка на 28 Nm.
Други поступак
Други поступак се спроводи приликом замене свих компоненти које не захтевају отпуштање ременица брегасте осовине.
Обртни моменти затезања
Вијак ременице радилице -40 Nm + 110° ±6°.
Навртке ременице брегасте осовине - 30 Nm + 86° ±6°.
Навртка затезне ременице - 28 Nm.
Вијак за монтажу ременице - 50 Nm.
