Инспекција
1. Уклоните задње кочионе дискове (види релевантно поглавље).
2. Очистите јастучиће, основну плочу и унутрашњост бубња диска од прашине и прљавштине.
3. Проверите дебљину кочионих облога на папучама и, ако су се истрошиле до максимално дозвољене дебљине, замените их.
4. Прегледајте унутрашњу површину бубњева и измерите њихов унутрашњи пречник.
Уклањање
5. Одвојите повратну опругу са полуге на плочици за подупирање кочнице, а затим одвојите кабл ручне кочнице са полуге.
6. Окрените затезни клин кочионе папуче чашице за опруге за 90° држећи затезни клин на задњој страни потпорне плоче кочнице од окретања (погледајте илустрацију). Ово је прилично радно интензивна операција, јер је приступ затезним иглицама тежак.
7. Означите локацију кочионих папучица и вучних шипки.

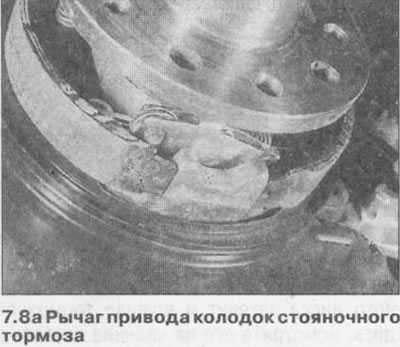

8. Притисните папуче кочнице даље од полуге за отпуштање и полуге. Одвојите горње и доње опруге затезања од кочионих папуча (погледајте илустрације 7.8 и 7.8а), а затим уклоните папуче са подложне плоче кочнице.
9. Уклоните полугу за отпуштање и ручицу покретача ручне кочнице.
10. Очистите подложну плочу кочнице, опруге, полугу за отпуштање и полугу.
11. Нанесите малу количину кочионе масти на навоје експанзионе шипке и стисните шипку.
Инсталација

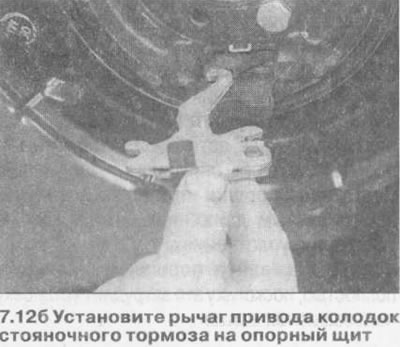

12. Саставите ручицу погона кочионе папуче, нанесите малу количину бакарне масти на контактне површине, а затим монтирајте склопљену ручицу на штитник за подршку, причвршћујући је у гумени заптивни прстен (погледајте илустрације 7.12, 7.12а и 7.12б).

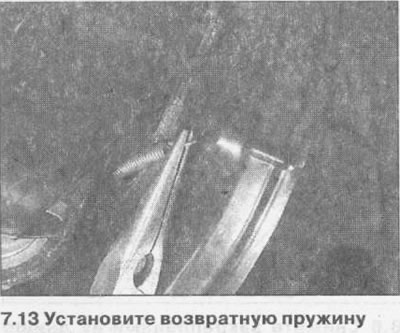

13. Причврстите крај кабла на ручицу покретача папуче паркирне кочнице, а затим поставите повратну опругу (погледајте илустрацију).
14. Нанесите малу количину високотемпературне масти или смесе против блокирања на додирне површине подложне плоче са јастучићима.

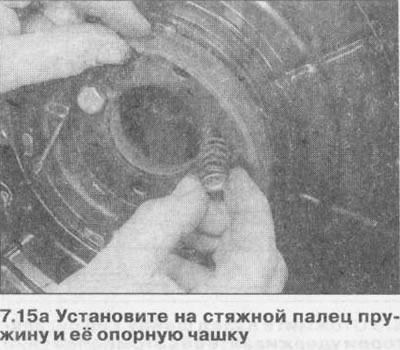

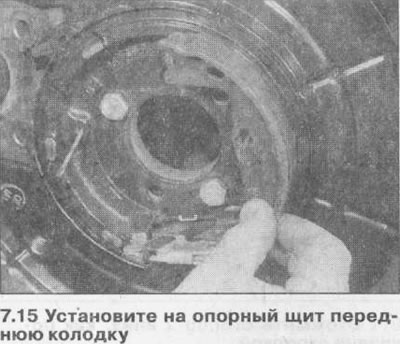

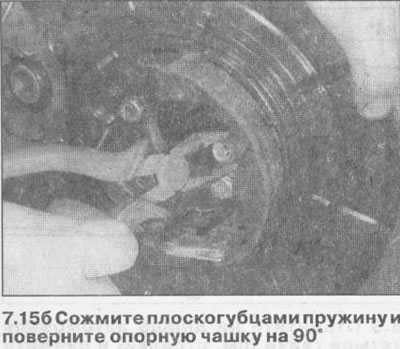

15. Инсталирајте клинове стезаљки кочионих папуча на штитник за подршку, затим поставите предњу (погону) папучу на њих и причврстите је опругом и њеном потпорном чашом (погледајте илустрације 7.15, 7.15а и 7.156).

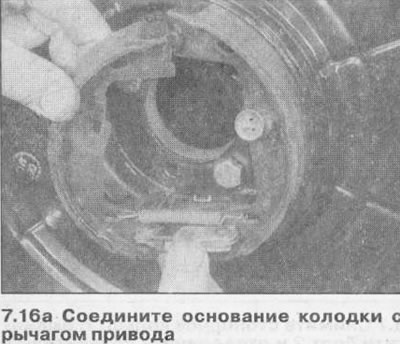

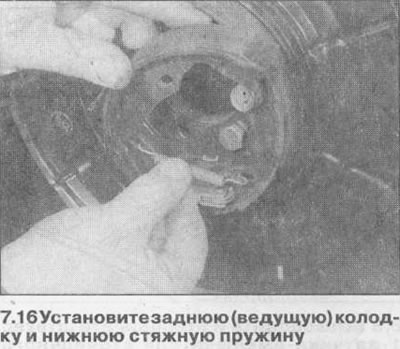

16. Причврстите задњу (водећу) ципелу и поставите опругу доњег затезања (погледајте илустрације 7.16 и 7.16а).

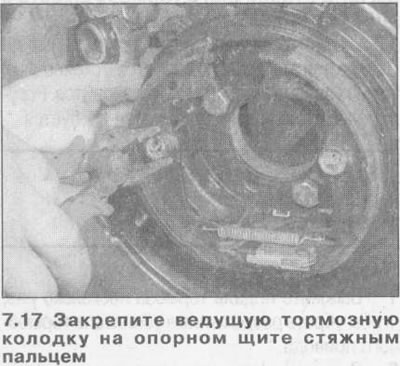

17. Причврстите водећу кочиону ципелу за носећу плочу помоћу затезног клина окретањем чашице за потпору опруге за 90° (погледајте илустрацију).

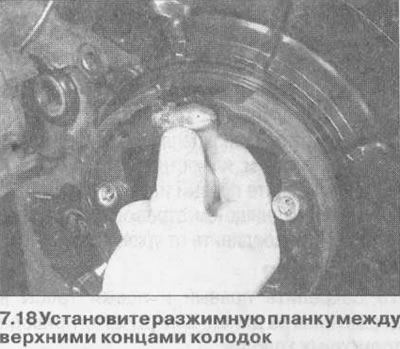

18. Поставите шипку за расипање између горњих крајева јастучића (погледајте илустрацију).

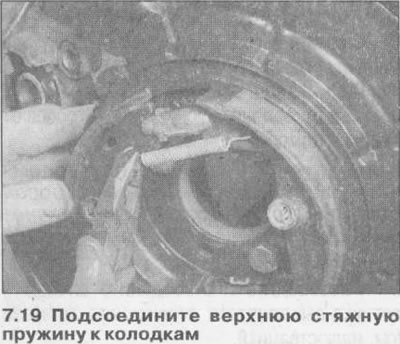

19. Повежите горњу затезну опругу са јастучићима (погледајте илустрацију).
20. Инсталирајте главчину задњег точка ако је уклоњена.

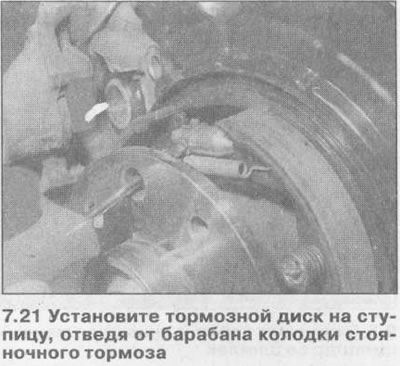

21. Инсталирајте кочиони диск на главчину и мало одмакните папуче паркирне кочнице од бубња окретањем зупчаника распршивача помоћу одвијача тако да не ометају инсталацију (погледајте илустрацију).
22. Причврстите кочиони диск (види релевантно поглавље).
23. Подесите паркирну кочницу.
24. Инсталирајте точкове и спустите возило и затегните завртње точкова на наведени обртни момент.
