2. Одврните и уклоните сензор притиска уља. Уклоните шипку за мерење уља.
3. Одвојите црево за вентилацију кућишта радилице са поклопца брегастог вратила.
4. Уклоните завртње, означавајући локације вешалица, затим подигните поклопац главе цилиндра и уклоните заптивку. Уклоните монтажне завртње, приступну плочу зупчаника брегастог вратила и заптивку на предњем крају главе цилиндра.

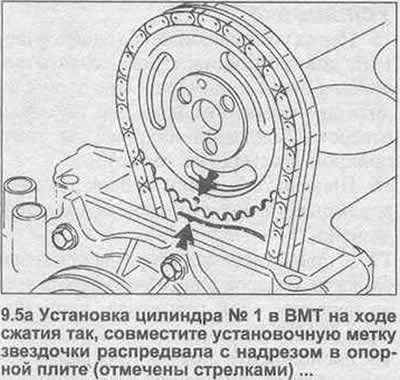

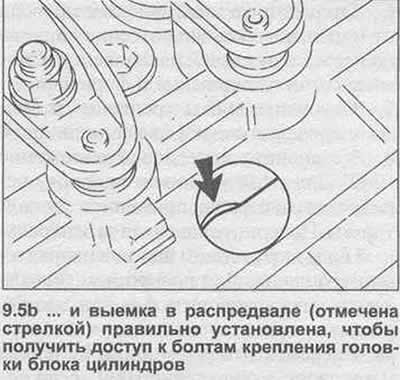

5. Окрените радилицу док се показивач у отвору на десној страни блока цилиндра не поравна са ознаком на замајцу/погонској плочи. У овом положају, клип бр. и (предњи) је постављен у ТДЦ. Ознака времена убризгавања на ланчанику брегастог вратила мора бити поравната са зарезом на потпорној плочи ланчаника брегастог вратила, а удубљење у брегастом вратилу мора бити правилно постављено како би се омогућио пун приступ завртњима за монтажу главе цилиндра (погледајте слике). Ако ово не успије, окрените радилицу неколико пуних окретаја. Не ротирајте радилицу/брегасту осовину напред из овог положаја.
6. Олабавите пластични бочни завртњи на крају брегастог вратила, затим олабавите и уклоните завртње за монтажу ланчаника брегастог вратила. Уклоните ланчаник са брегастог вратила. Проверите да ли су ланчаник брегастог вратила и погонски ланац добро закачени, причврстите их заједно жицом. Направите ознаке за поравнање између ланчаника и ланца.
7. Уклоните два мала завртња који причвршћују поклопац погонског ланца за предњи део главе.
8. Радећи обрнутим редоследом од оног приказаног на Илустрацији 12.19, олабавите завртње главе цилиндра равномерно за пола обртаја док се сви завртњи не могу олабавити и уклонити руком. Баците вијке; нове се морају користити током инсталације.
9. Подигните главу цилиндра. Уклоните заптивку и уклоните О-прстен са врха поклопца погонског ланца. Такође уклоните игле за локацију главе.

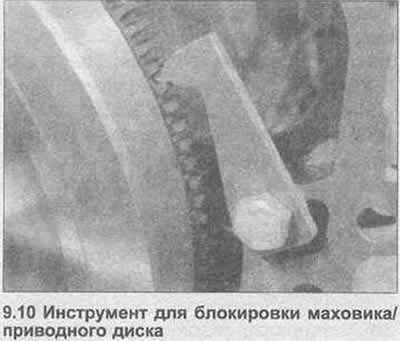

10. Одврните монтажни вијак и подлошку и уклоните склоп ременице са радилице. Да бисте спречили ротацију када се завртањ олабави, закључајте замајац/погонску плочу помоћу домаћег алата сличног оном приказаном на слици.

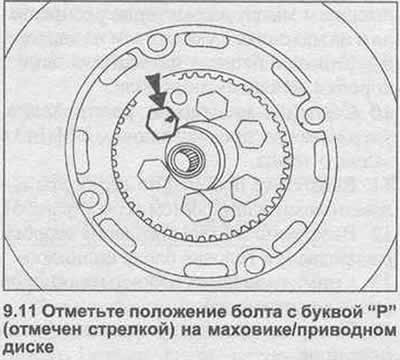

11. Пажљиво прегледајте завртње за монтажу замајца/погонске плоче; пронађите вијак који је означен са "П" и означите његов положај на плочици замајца/погона (погледајте илустрацију). Уклоните монтажне завртње и диск замајца/погона. На моделима са аутоматским мењачем, уклоните подлошку и одстојник иза погонске плоче. Баците вијке; нове се морају користити током инсталације.
12. Уклоните завртње, водену пумпу и заптивку са поклопца погонског ланца.
13. Одврните механизам затезача погонског ланца и уклоните заптивну заптивку.
14. Окрените мотор на радном столу.
15. Отпустите и уклоните монтажне завртње, уклоните посуду и заптивку. Имајте на уму да су вијци различите дужине. Одврните улазну цев са основе пумпе за уље, уклоните заптивку.
16. Одврните завртње који причвршћују поклопац погонског ланца, вијке различите дужине. Скините поклопац са обе заптивке. Уклоните игле за локацију.
17. Направите ознаке за поравнање између ланчаника радилице и погонског ланца, затим одвојите погонски ланац и уклоните га заједно са ланчаником брегастог вратила.
18. Уклоните монтажни држач и извадите оштрице затезача погонског ланца.
Текст копиран са овог портала (Opelbook.ru)
19. Одврните монтажни вијак, уклоните вођицу погонског ланца са предње стране блока. Ако је потребно, одврните потпорну плочу зупчаника брегастог вратила.
20. Означите положај капица и клипњача у односу један према другом.
21. Положите блок цилиндра на страну, затим одврните доње завртње на глави клипњаче цилиндра бр. 1 и скините поклопац. Користећи ручку чекића, ударите клипњачу и клип кроз врх блока. Поставите поклопац на клипњачу, држећи шкољке лежаја у њиховим главним положајима.
22. Поновите поступак са преосталим клиповима и клипњачама.
23. Такође треба напоменути и капице главних лежајева.
24. Поново окрените блок, затим одврните завртње главног лежаја и уклоните поклопце. Пажљиво држите шкољке лежаја у одговарајућим поклопцима.
25. Подигните радилицу из кућишта радилице и уклоните уљну заптивку. Ако је потребно, уклоните погонске ланчанике и погонски ланац пумпе за уље/разводника, водећи рачуна о оријентацији уградње. Извадите кључ за дрво из жлеба радилице.
26. Уклоните горње половине шкољки главног лежаја из кућишта радилице и поставите их са одговарајућим поклопцима.
