Notă: La instalare, utilizați o nouă placă adaptoare a șurubului tijului de legătură la angrenajul de direcție și, acolo unde este cazul, o nouă piuliță cu articulație sferică cu autoblocare la capătul bielei. Dacă tirantul este îndepărtat cu vârful, va fi necesar un extractor de articulație sferică.
Retragere
1. Tirantul poate fi îndepărtat fără vârf sau complet cu vârf.
2. Procedați așa cum este descris la punctul 1 Capitolul 43.
3. Dacă tija de direcție este îndepărtată împreună: cu un vârf, apoi procedați așa cum este descris la punctele 3 și 4 Capitolul 43.
4. Dacă tirantul este îndepărtat fără vârf, slăbiți șurubul de prindere a tirantului care fixează tirantul de știftul filetat de reglare de pe vârf.

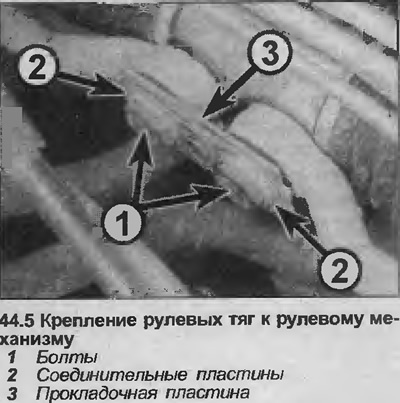

5. Scoateți folosind o șurubelniță ca pârghie. placa de conectare (farfurii) de la șuruburile care fixează legătura cu mecanismul de direcție, apoi deșurubați șuruburile și scoateți șaibe și placa de garnitură (vezi ilustrația).
6. Dacă tirajul de direcție acționează în film împreună cu un vârf, luați asamblarea de sub mașină.
7. Dacă tirantul este îndepărtat independent de vârf, marcați poziția vârfului pe știftul de reglare cu vopsea sau numărați numărul de spire ale firului de la capătul proeminent al știftului de reglare. Deșurubați tija acestui vârf și scoateți tija de sub mașină.
Instalare
8. Instalați în ordine inversă, acordând atenție la următoarele.
9. Placă de legătură (farfurii) șuruburile de fixare a curenților la mecanismul de direcție trebuie înlocuite la instalare.
10. Dacă tirantul este prevăzut cu un capăt de tirant, conectați articulația sferică a capătului bielei de legătură la bara de suspensie și strângeți noua piuliță cu autoblocare la cuplul specificat.
11. Dacă tija este instalată independent de vârf, înșurubați tija pe știftul de reglare în poziția marcată în timpul demontării și strângeți șurubul de prindere.
12. Coborâți mașina pe roți și în cele din urmă strângeți șuruburile roților. Acolo unde este cazul, instalați capacul roții.
13. În cele din urmă, verificați alinierea roților din față așa cum este descris în Capitolul 45 și ajustați-le dacă este necesar.
