Unitate de control ABS — demontare și instalare (Opel Vectra A)

Notă: Vezi. Capitolul 2 înainte de a începe munca.

Sistem ABS-2E

Demontarea

1. Asigurați-vă că contactul este oprit, apoi deconectați cablul negativ de la baterie.

2. Unitatea de control este instalată sub capac în pragul de pe partea pasagerului.

3. Scoateți cele trei șuruburi de montare și ridicați capacul de pe unitatea de comandă. Rețineți că două dintre cele trei șuruburi sunt acoperite cu capace de plastic.

Sursa originală de pe site-ul web (www.OpelBook.ru)

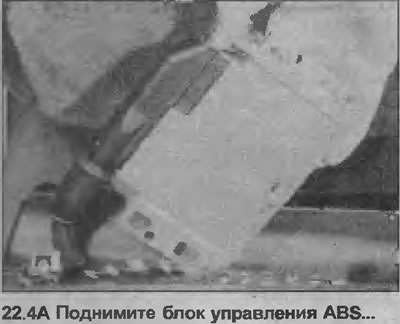

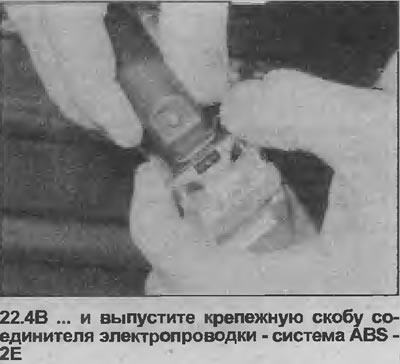

4. Ridicați unitatea de comandă din deschiderea de instalare, apoi eliberați clema de fixare și deconectați conectorul cablajului unității. Scoateți blocul (vezi ilustratii).

Instalare

5. Efectuați instalarea în ordine inversă.



6. Verificați dacă lampa de avertizare ABS se stinge atunci când motorul este pornit pentru prima dată după ce unitatea a fost scoasă. Solicitați dealerului dumneavoastră Opel să verifice sistemul de sub caroserie cu echipamentul corespunzător cât mai curând posibil.

Sistem ABS-2EH

Demontarea

7. Asigurați-vă că contactul este oprit, apoi deconectați cablul negativ de la baterie.

8. Scoateți capacul modulatorului hidraulic.

9. Deconectați unitatea electromagnetică și conectorii cablajului.

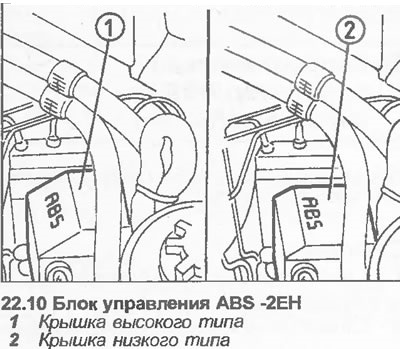

10. Releele pot fi scoase numai de la unitățile de control care au capace înalte (vezi ilustrația). Scoateți releul unității electromagnetice și motorul pompei (dacă sunt detașabile). Dacă unitatea de comandă defectă are un capac scăzut, înlocuiți unitatea cu ansamblul releului.



11. Deșurubați șuruburile și scoateți unitatea de comandă.

Instalare

12. Efectuați instalarea în ordine inversă. A se vedea, de asemenea, punctul 6.
