Instalarea întinzătorului curelei de distribuție (Opel Vectra A)

Motoare cu o capacitate de 1,4 și 1,6 litri produse din iunie 1990.

Din iunie 1990, toate motoarele de 1,4 și 1,6 litri au fost echipate cu un întinzător automat al curelei de distribuție. Aceste motoare pot fi identificate prin suprafața plană a capacului curelei de distribuție de deasupra arborelui cu came și prin șurubul de fixare suplimentar al scripetei întinzătoare de sub arborele cotit.

Condiții de instalare și reglare

Instalarea trebuie efectuată numai când motorul este rece.

Roata arborelui cotit și capacul curelei de distribuție trebuie îndepărtate.

Instalare

Setați pistonul primului cilindru în poziția de avans a aprinderii înainte de PMS.



Marcajul de pe scripetele arborelui cu came trebuie să se potrivească cu marcajul de pe capacul curelei de distribuție din spate (vezi săgețile din imaginea de sus), iar marcajul de pe scripetele arborelui cotit trebuie să se potrivească cu marcajul de pe corpul motorului.

Motoare cu o capacitate de 1,4 și 1,6 litri produse din august 1992.

Slăbiți șurubul de fixare a pompei de răcire, dar nu îl îndepărtați complet.





Montați cureaua de distribuție în următoarea ordine: scripete arbore cotit, scripete arbore cu came, scripete pompă de lichid de răcire (adică în sens invers acelor de ceasornic).

Strângeți cureaua dințată rotind pompa sistemului de răcire folosind cheia Opel KM-412-A.

Atentie! Elementul mobil 1 al rolei de tensionare 2 trebuie să fie amplasat la opritorul din dreapta (vezi fig.D5445).

Faceți două ture complete ale arborelui cotit în sensul de rotație până când pistonul primului cilindru se oprește la PMS. Pentru a întoarce, folosiți capul, instalându-l pe șurubul scripetei dințate a arborelui cotit.

Atentie! Rotiți arborele cotit în mod uniform, fără smucituri, pentru a preveni săritul dinților curelei de distribuție. Nu schimbați poziția pompei sistemului de răcire când arborele cotit se rotește.

Slăbiți cureaua dințată rotind pompa de lichid de răcire în direcția săgeții (vezi partea de sus a fig.D5446), realizându-se coincidența marcajelor 1 și 2 pe baza rolei de tensionare.

În această poziție, strângeți șurubul de fixare a pompei de răcire la un cuplu de 8 Nm.

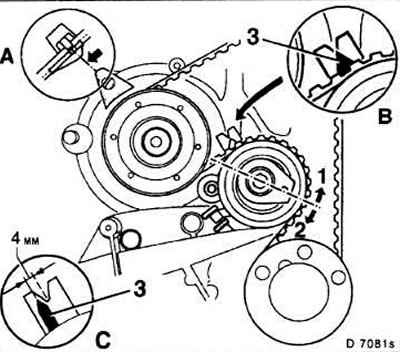

Atentie! Dacă cureaua dințată trebuie slăbită în timpul oricărei lucrări, este necesar să mutați rola de tensionare în lateral până când orificiile 3 (Fig. 05446) se aliniază. În această poziție, introduceți șurubul în orificiu și astfel fixați întinzătorul. După aceasta, cureaua poate fi îndepărtată.

Sursa se află pe site-ul web (OpelBook.ru)

Montați capacul curelei de distribuție.
