Curea trapezoidală pentru acționare auxiliară (Opel Frontera B)

Verificarea și reglarea tensiunii curelei trapezoidale

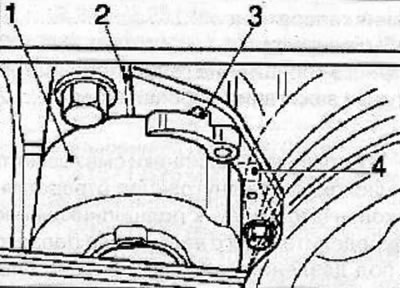

• Asigurați-vă că maneta întinzătorului curelei trapezoidale (3) se află între opritoarele (2) și (4). Dacă maneta (2) a rolei întinzătorului automat al curelei trapezoidale ajunge la opritorul 1, ansamblul curelei trapezoidale cu rola întinzătoare trebuie înlocuit.

• Tensiunea curelei trapezoidale este reglată de rola (1) a mecanismului automat de tensionare. Se verifică doar poziția manetei (3) de pe rola mecanismului de tensionare a curelei trapezoidale: aceasta trebuie să fie între opritoarele 2 și 4.

Demontarea

• Deconectați cablul de la borna negativă a bateriei.
• Marcați direcția de rotație a curelei trapezoidale de acționare auxiliară.

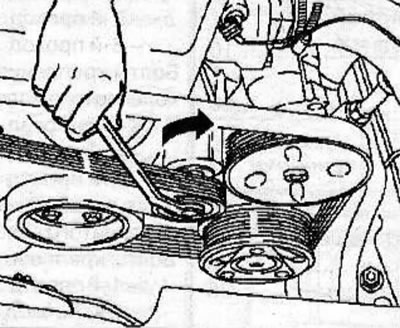

• Folosind o cheie fixă (KM-913-A), rotiți rola întinzătorului curelei în sensul acelor de ceasornic folosind șurubul de montare, slăbind astfel tensiunea curelei și scoateți cureaua trapezoidală auxiliară.

Instalare

• Verificați starea curelei trapezoidale pentru uzură și deteriorări mecanice. Dacă este necesar, înlocuiți cureaua cu una nouă.
• Montați cureaua trapezoidală pe fuliile motorului conform marcajelor aplicate anterior. Folosind o cheie fixă (KM-913-A), rotiți rola întinzătorului curelei în sensul acelor de ceasornic folosind șurubul de montare, instalați cureaua pe rola întinzătorului curelei, apoi eliberați și scoateți cheia.
• Locația curelei trapezoidale pe scripeții motorului este prezentată în figură.

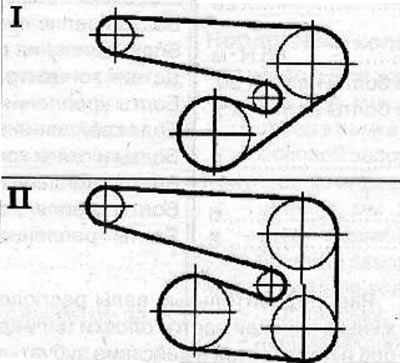

I. Amplasarea curelei trapezoidale pe fuliile motorului unui vehicul fără sistem de aer condiționat. II. Amplasarea curelei trapezoidale pe fuliile motorului unei mașini cu sistem de aer condiționat.

• Conectați cablul la borna negativă a bateriei.
