Radiator — demontare, inspecție și instalare (Opel Frontera B)

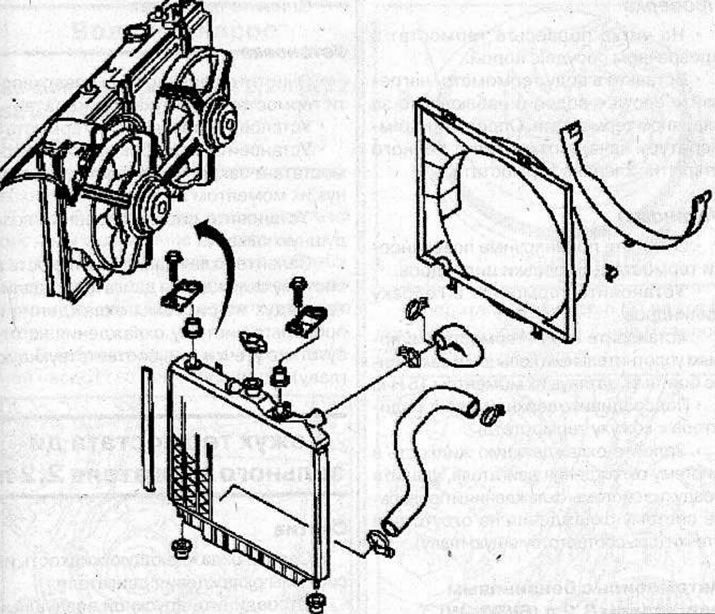

Mașini cu motoare pe benzină de 2,2 litri (X 22 SE și Y 22 SE)

Demontarea

Scoateți ansamblul carcasei ventilatorului radiatorului (vezi capitolul relevant).

Deconectați furtunul inferior de la radiator și furtunul de la vasul de expansiune.

Scoateți suporturile de montare de pe radiator și ridicați radiatorul drept în sus din vehicul, având grijă să nu deteriorați aripioarele radiatorului. Aveți grijă să nu pierdeți suporturile de cauciuc ale radiatorului.

Examinare

Verificați radiatorul pentru a depista crăpături, deteriorări sau scurgeri.

Verificați dacă radiatorul are aripioare îndoite. Dacă este necesar, folosiți un pieptene pentru a îndrepta platina.

Verificați starea țevilor de admisie și evacuare ale radiatorului.

Instalare

Instalați radiatorul cu suporturi de cauciuc pentru radiator.

Instalați suporturile de montare a radiatorului și fixați-le cu șuruburi, strângându-le la un cuplu de 26 N·m.



Conectați furtunul inferior la radiator.

Instalați ansamblul carcasei ventilatorului radiatorului (vezi capitolul relevant).

Mașină cu motor pe benzină de 3,2 litri (6VD1-W)

Demontarea

Scoateți protecția compartimentului inferior al motorului.

Deșurubați dopul (1) și goliți lichidul de răcire din sistemul de răcire a motorului.



La un vehicul cu transmisie automată, deconectați furtunurile de răcire a lichidului de transmisie (2) de la radiator.

Deconectați furtunul superior al radiatorului de la galeria de ieșire a sistemului de răcire montată pe blocul cilindrilor.

Deconectați furtunul inferior al radiatorului de la furtunul termostatului.

Deconectați furtunul vasului de expansiune (săgeată) de la radiator.



Scoateți cele 2 șuruburi și cele două suporturi superioare de la radiator.



Eliberați clemele și scoateți ghidajul ventilatorului din ghidajul inferior al ventilatorului radiatorului.

Scoateți ghidajul inferior și carcasa ventilatorului de la radiator.

Ridicați radiatorul și furtunurile de pe vehicul, având grijă să nu deteriorați aripioarele radiatorului de pe ventilator.

Scoateți suporturile de cauciuc ale radiatorului.

Examinare

Verificați radiatorul pentru a depista crăpături, deteriorări sau scurgeri.

Verificați dacă radiatorul are aripioare îndoite. Dacă este necesar, folosiți un pieptene pentru a îndrepta platina.

Verificați starea țevilor de admisie și evacuare ale radiatorului.

Instalare

Instalați radiatorul cu suporturile de cauciuc, având grijă să nu deteriorați aripioarele radiatorului de pe ventilator.

Instalați ghidajul inferior și carcasa ventilatorului pe radiator.

Instalați ghidajul ventilatorului pe ghidajul inferior al ventilatorului radiatorului și fixați-l cu cleme.

Instalați cele două suporturi superioare ale radiatorului și fixați-le cu 2 șuruburi.

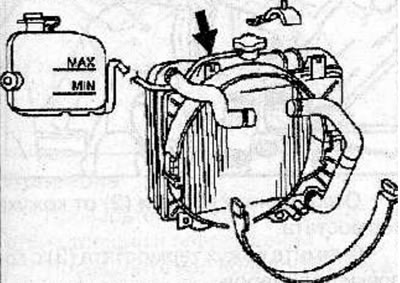

Conectați furtunul vasului de expansiune (săgeată) la radiator.



Conectați furtunul inferior al radiatorului la furtunul termostatului.



Conectați furtunul superior al radiatorului la galeria de ieșire a sistemului de răcire.

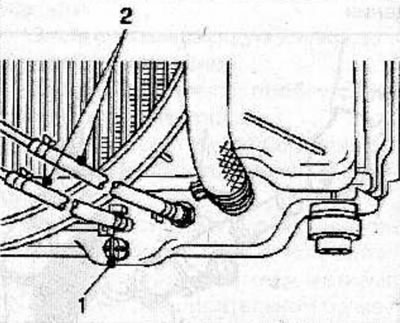

La un vehicul cu transmisie automată, conectați furtunurile de răcire a lichidului de transmisie (2) la radiator.



Umpleți sistemul de răcire a motorului cu lichid de răcire, aerisiți sistemul de răcire și verificați dacă există scurgeri în sistemul de răcire (vezi capitolul relevant).

Verificați nivelul lichidului de transmisie automată și corectați-l dacă este necesar.

Mașini cu motor diesel de 2,2 litri (X22 DTH și Y22 DTH)

Demontarea

Scurgeți lichidul de răcire din sistemul de răcire a motorului.

Deconectați conectorul de la debitmetrul de aer.

Deconectați tubul de admisie a aerului de la filtrul de aer și admisia de aer a turbocompresorului de la capacul chiulasei.

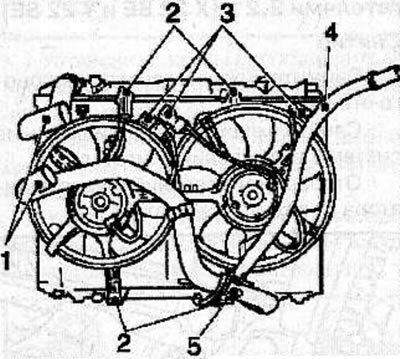

Deconectați furtunurile sistemului de răcire (1) de la carcasa termostatului.



Deconectați furtunul de retur al lichidului de răcire al încălzitorului de la furtunul radiatorului (5).



Deconectați și scoateți furtunul (4) care leagă vasul de expansiune și radiatorul.

Deconectați conectorii (3) de la ambele motoare ale ventilatorului și de la senzorul de temperatură.

Scoateți șuruburile și clemele de montare a radiatorului, apoi scoateți ansamblul radiatorului cu ventilatoarele.

Deconectați furtunurile de la radiator.

Scoateți cele 4 șuruburi (2) și scoateți carcasa ventilatorului radiatorului cu motoarele electrice de la radiator.

Instalare

Instalați carcasa ventilatorului radiatorului cu motoarele electrice pe radiator.

Conectați furtunurile la radiator.

Instalați ansamblul radiatorului cu ventilatoare pe clemele inferioare de montare a radiatorului, instalați clemele superioare de montare a radiatorului și fixați-le cu șuruburi, strângându-le la un cuplu de 26 N·m.

Conectați conectorii la ambele motoare ale ventilatorului și la senzorul de temperatură.

Instalați furtunul care conectează vasul de expansiune la radiator.

Conectați furtunul de retur al lichidului de răcire de la încălzitor la furtunul radiatorului.

Conectați furtunurile sistemului de răcire la carcasa termostatului.

Conectați tubul de admisie a aerului la filtrul de aer și admisia de aer a turbocompresorului la capacul chiulasei.

Conectați conectorul la debitmetrul de aer.

Umpleți sistemul de răcire a motorului cu lichid de răcire, aerisiți sistemul de răcire și verificați dacă există scurgeri în sistemul de răcire (vezi capitolul relevant).
