Demontarea
1. Scoateți baia de ulei și conducta de colectare a uleiului.
2. Setați pistonul N1 la PMS, aliniind marcajul de sincronizare de pe scripete cu indicatorul de pe capac.
3. Deșurubați șuruburile și scoateți blocul de echilibrare a arborelui cotit situat la baza blocului cilindrilor. Scoateți placa separatoare.
Instalare
1. Dacă ați lucrat la arborele cotit sau instalați o nouă unitate de echilibrare, va trebui să reglați jocul angrenajului.

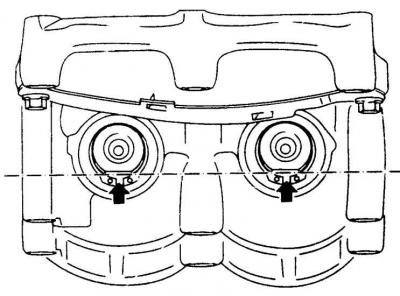

2. Dacă instalați un bloc vechi, rotiți arborii astfel încât tăieturile de la capetele lor să fie orientate în jos și în linie.
3. Instalați placa distanțier și instalați blocul.
4. Strângeți șuruburile.
5. Montați conducta de preluare a uleiului și baia de ulei.
Ajustare
Jocul angrenajului este reglat de grosimea plăcii separatoare instalată între blocul cilindrilor și blocul de echilibrare.
|
Grosimea plăcii (mm)
|
Marcare
|
|
0,535 – 0,565
|
55
|
|
0,565 – 0,595
|
58
|
|
0,595 – 0,625
|
61
|
|
0,625 – 0,655
|
64
|
|
0,655 – 0,685
|
67
|
|
0,685 – 0,715
|
70
|
|
0,715 – 0,745
|
73
|
|
0,745 – 0,775
|
76
|
|
0,775 – 0,805
|
79
|
|
0,805 – 0,835
|
82
|
|
0,835 – 0,865
|
85
|
Dacă instalați un bloc nou, utilizați placa cea mai groasă N85.
1. Setați pistonul N1 la PMS și pregătiți unealta KM-949. Montați pârghia de măsurare pe arborele din dreapta. Pârghia trebuie să fie în poziție orizontală. Înșurubați ambele roți în arbori și strângeți bine. Poziționați instrumentul de măsurare astfel încât știftul său să se potrivească în canelura de pe brațul de măsurare.
2. Rotiți arborele din stânga complet în sensul acelor de ceasornic și setați manometrul la zero. Rotiți axul complet în sens invers acelor de ceasornic și înregistrați citirea contorului.
3. Scoateți instrumentul de măsurare, rotiți arborele cotit cu 45° (arborele se vor întoarce cu 90°). Slăbiți roata arborelui din dreapta și puneți pârghia de măsurare în poziție orizontală. Vă rugăm să măsurați din nou.
4. Repetați procedura de mai sus de încă două ori, astfel încât să aveți patru rezultate de măsurare.
5. Toate rezultatele obținute trebuie să fie între 0,02–0,06 mm. Dacă rezultatul a cel puțin unei măsurători este în afara intervalului specificat, este necesară ajustarea.
6. Mărimea măsurătorilor obținute este direct proporțională cu grosimea plăcii instalate.
