Spis treści: Wyjmowanie ⬇ Instalacja ⬇
Wyjmowanie
1. Odkręcić nakrętkę E, śrubę F od dołu, zdjąć dwa pierścienie ustalające G osłony wspornika dźwigni zmiany biegów i osłonę wspornika dźwigni zmiany biegów (rysunek 5.94).

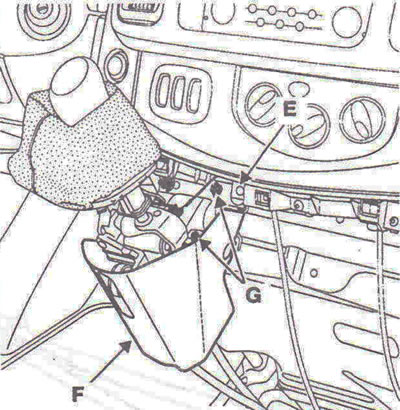

Rysunek 5.94. Odkręć nakrętkę E, śrubę F od dołu, zdejmij dwa pierścienie ustalające G osłony wspornika dźwigni zmiany biegów i osłonę wspornika dźwigni zmiany biegów.
2. Odłączyć końcówki kulowe A linek wyboru biegów i zmiany biegów, wsporniki B linek wyboru biegów i zmiany biegów (rysunek 5.95).

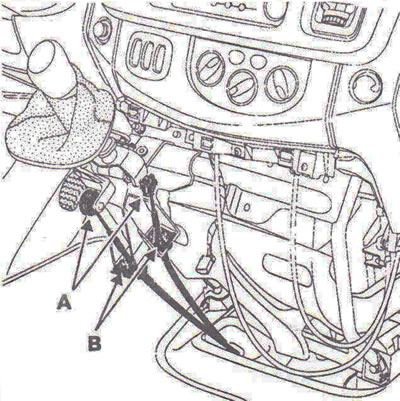

Rysunek 5.95. Odłączyć końcówki kulowe A linek wyboru biegów i zmiany biegów oraz uchwyty B linek wyboru biegów i zmiany biegów.
3. Zdejmij linkę zmiany biegów i przełożenia.
Instalacja
4. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
