Wyjmij filtr oleju i o-ring.

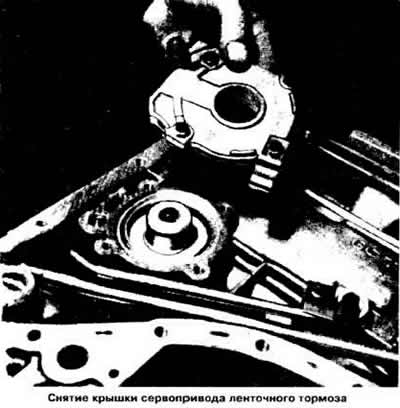

Zdejmij osłonę serwa hamulca taśmowego wraz z uszczelką.
Wymontować i zdemontować serwo hamulca taśmowego.
Zdemontować zawór akumulatora ciśnieniowego i sprężynę.
Zamontować narzędzie KM J 28535 na drążku siłownika hamulca bez tłoka i zabezpieczyć dwoma śrubami.
Zamontuj klucz dynamometryczny na uchwycie i obróć klucz w dół, aby uzyskać moment 1,1 kgf•m.

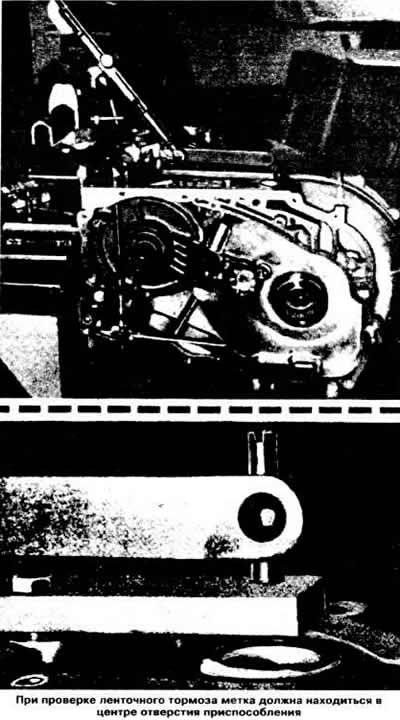

Jeżeli regulacja hamulca jest prawidłowa, to na środku otworu w urządzeniu powinien być widoczny biały ślad naniesiony na drążek.
Wyreguluj hamulec, wymieniając trzpień. Części zamienne są dostępne w trzech różnych długościach trzpienia i są odpowiednio oznaczone.

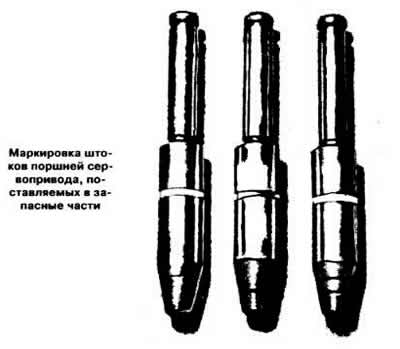

Oznaczenie drążka serwa hamulca taśmowego:
- bez rowka: długa łodyga;
- pojedynczy rowek: łodyga średniej długości;
- z dwoma rowkami: krótki trzonek.
Zdejmij narzędzie i zamontuj serwo hamulca w odwrotnej kolejności do demontażu.
