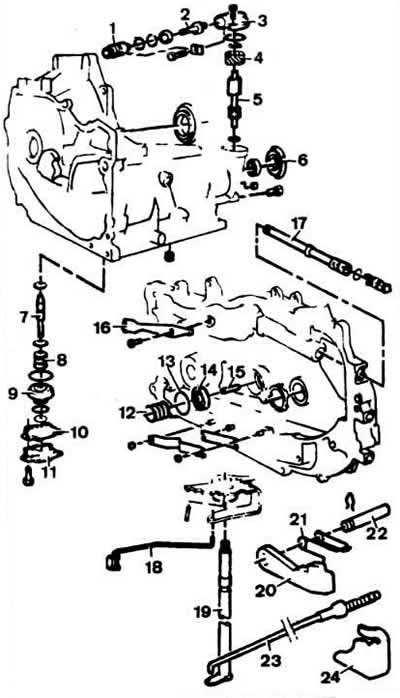

Szczegóły dotyczące napędu prędkościomierza, siłownika hamulca taśmowego, akumulatora ciśnienia i hamulca skrzyni biegów:
1 - tuleja prowadząca;
2 - napędzany wał-koło zębate napędu prędkościomierza (29 zębów);
3 - osłona regulatora;
4 - koło zębate napędu prędkościomierza (10 zębów);
5 - regulator;
6 - dławnica;
7 - tłoczysko serwonapędu hamulca pasowego;
8 - wiosna;
9 - tłok;
10 - uszczelka;
11 - okładka;
12 - sprężyna tłoka akumulatora ciśnieniowego;
13 - pierścień uszczelniający;
14 - tłok akumulatora ciśnieniowego;
15 - szpilka;
16 - dźwignia;
17 - szpula selektora;
18 - pchnięcie z korkiem;
19 - rolka napędowa hamulca skrzyni biegów;
20 - dźwignia blokująca;
21 - sprężyna ustalająca;
22 - oś dźwigni blokującej;
23 - zapas;
24 - wspornik
