2. Ustaw dźwignię zmiany biegów w położeniu «R».
3. Znajdź wspornik do mocowania linki wyboru biegów na górze obudowy skrzyni biegów, zwolnij z niej końcówkę, ostrożnie wyciągając zatrzask (zobacz opór. ilustracja).

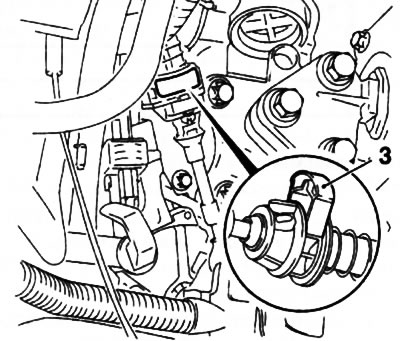

2.3. Wyciągnij element ustalający (3) i zwolnij kołnierz blokujący linkę napędu AT z uchwytu
4. Upewnij się, że dźwignia zmiany biegów znajduje się w «R», bez naciskania przycisku zwalniania blokady dźwigni, spróbuj przesunąć ją wzdłuż rowka prowadzącego w przód iw tył - dźwignia nie powinna się poruszać.
5. Następnie w komorze silnika przekręć dźwignię uruchamiającą znajdującą się na górze obudowy skrzyni biegów do przodu do oporu, przełączając AT do pozycji «R» (zobacz opór. ilustracja). Zatrzaśnięcie zatrzasku (patrz ilustracja 2.3), zamocuj linkę zmiany biegów do wspornika z dźwignią zmiany biegów i AT w pozycji neutralnej.

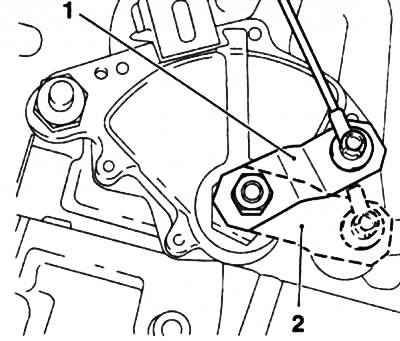

2.5. Aby przesunąć AT na pozycję «R» (2) dźwignia zwalniająca musi być wciśnięta (1) AT do końca
6. Sprawdzić sprawność działania wybieraka, - w razie potrzeby powtórzyć regulację.
7. Jeśli po ponownej regulacji napęd zmiany biegów działa nieprawidłowo, należy go wyregulować za pomocą specjalnego sprzętu elektrycznego KM-962-A i KM-962-10 - dokładnie zapoznaj się z instrukcją jego obsługi.
8. Używanie odpowiedniego narzędzia (na przykład KM-6042) odłączyć linkę napędową od dźwigni uruchamiającej na skrzyni biegów (zobacz opór. ilustracja), następnie odłącz złącze przewodów wahacza i podłącz do tego złącza wyposażenie specjalne (patrz wyżej), podłącz go do akumulatora i przekręć kluczyk zapłonu w położenie «II».

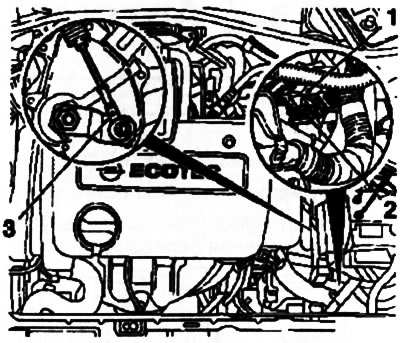

2.8. Odłącz końcówkę (3) linkę napędową z dźwigni uruchamiającej (1) zmiana biegów: 2. Złącze przewodów
9. Ustaw dźwignię napędu ręcznego w położeniu neutralnym (patrz ust. 5), a następnie przesuwaj go sekwencyjnie do ustalonych pozycji «R» i «D» - na ekranie urządzenia KM-962-A powinny pojawić się odpowiednie sygnały. Jeśli wskazanie urządzenia nie odpowiada wymaganemu, poluzuj 2 śruby mocujące (zobacz opór. ilustracja) i wyregulować położenie dźwigni. Dokręć śruby z siłą 25 Nm, upewniając się, że dźwignia nie zmienia swojego położenia.

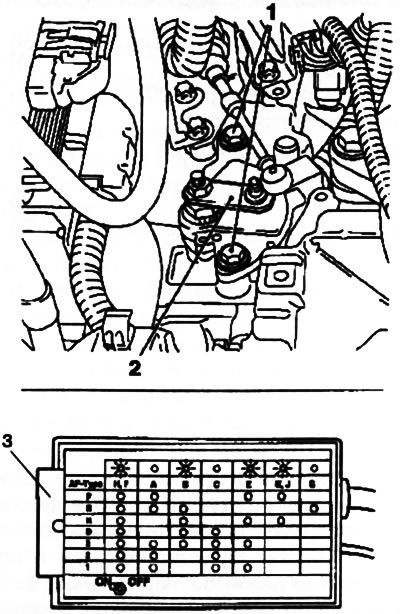

2.9. Aby wyregulować położenie dźwigni uruchamiającej (2) poluzować śruby mocujące (1): 3. Urządzenie KM-962-A
10. Podłącz kabel napędowy i poproś asystenta o przesunięcie dźwigni zmiany biegów we wszystkie ustalone pozycje - sprawdź poprawność działania napędu za pomocą wskazania na ekranie urządzenia KM-962-A (patrz instrukcja obsługi urządzenia).
11. Po zakończeniu regulacji wyłącz zapłon, odłącz urządzenia i ponownie zainstaluj wszystkie zdemontowane elementy.
