Az N1 dugattyú a jobb oldali hengersor elülső részében található, a vezérműszíj oldalán.
1. Húzza ki a negatív akkumulátorkábelt, és ha szükséges, távolítsa el a gyújtógyertyákat.
2. Távolítsa el a külső vezérműszíj fedelét.

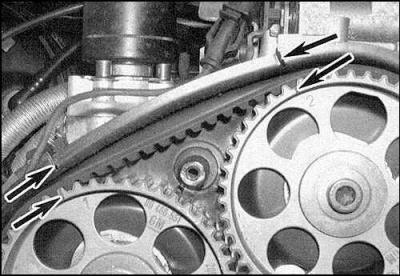

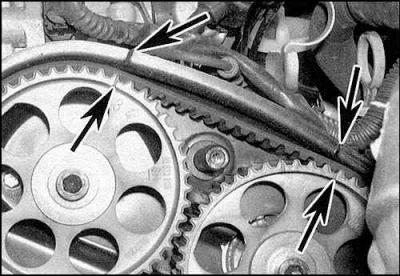

3. Forgassa el a főtengelyt úgy, hogy a vezérműtengely lánckerekein lévő időzítési jelek felfelé nézzenek, és egy vonalban legyenek a vezérműszíj-burkolat nyílásaival (nyilak jelzik). Hajtsa végre ezt az eljárást a jobb oldali hengerfejhez hasonlóan (rajz a bal oldalon), és a bal oldalon (rajz a jobb oldalon). Minden lánckeréknek két jele van. Az alábbiakban egy táblázat mutatja be ezeknek a címkéknek a használatát.
4. Állítsa egy vonalba a főtengely szíjtárcsán lévő jelet a mutatóval (nyilak jelzik) az olajszivattyú házán. Amikor a jelölések egy vonalba esnek, az N1 dugattyú TDC-ben van a kompressziós löket alatt.
|
Vezérműtengely lánckerekek
|
A használandó címke
|
|
a jobb oldali hengerfej kipufogószelepei
|
1
|
|
a jobb oldali hengerfej szívószelepei
|
2
|
|
a bal oldali hengerfej szívószelepei
|
3
|
|
a bal oldali hengerfej kipufogószelepei
|
4
|
